公布日：2022.06.17
申请日：2022.03.23
分类号：E02D15/04(2006.01)I;E02D29/12(2006.01)I;E02D37/00(2006.01)I;E03F5/02(2006.01)I
摘要
本发明涉及检查井修复领域，尤其是涉及一种污水检修井复合式喷涂修复装置及修复方法，其包括移动支架，移动支架上设有用于刮除检查井内壁受损残渣的刮除件，移动移动支架上设有用于向检查井内壁喷涂混凝土的喷洒机构，移动架上设有驱动喷洒机构上下移动的移动组件。本申请具有减小了工人下井进行人工喷涂的可能性，提高了工作效率的效果。
权利要求书

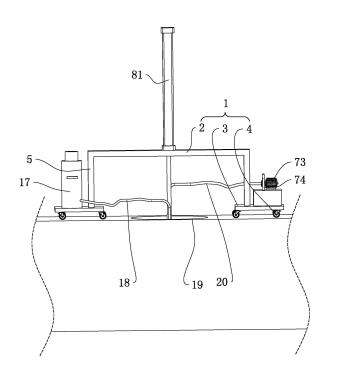

1.一种污水检修井复合式喷涂修复装置，包括移动支架(1)，其特征在于：所述移动支架(1)上设有用于刮除检查井(19)内壁受损残渣的刮除件(6)，所述移动移动支架(1)上设有用于向检查井(19)内壁喷涂混凝土的喷洒机构(7)，所述移动支架(1)上设有驱动喷洒机构(7)上下移动的移动组件(8)。
2.根据权利要求1所述的一种污水检修井复合式喷涂修复装置，其特征在于：所述喷洒机构(7)包括存储筒(71)、第一管(72)、第一泵(73)、连接管(74)、用于存放混凝土的混凝土箱(75)、驱动存储筒(71)转动的转动组件(76)，所述存储筒(71)的侧壁上连通有多个所述第一管(72)，所述存储筒(71)的开口设有遮挡盖(9)，所述第一泵(73)设置在所述混凝土箱(75)上，所述第一泵(73)的进料端通过连接管(74)与所述混凝土箱(75)内连通，所述第一泵(73)的出料端通过连接软管(20)与所述存储筒(71)连通，所述遮挡盖(9)上开设有进料通孔(12)，所述进料通孔(12)内设有转动支撑轴承(13)，所述连接软管(20)远离所述第一泵(73)的一端连通有第二管(14)，所述第二管(14)的一端设置在所述转动支撑轴承(13)内并与之连接。
3.根据权利要求2所述的一种污水检修井复合式喷涂修复装置，其特征在于：所述第一管(72)为伸缩管，所述第一管(72)包括第一加长管(721)和第二加长管(722)，所述第一加长管(721)的一端与所述存储筒(71)连通，另一端滑动连接所述第二加长管(722)，所述第二加长管(722)与所述第一加长管(721)之间设有锁紧组件(15)。
4.根据权利要求3所述的一种污水检修井复合式喷涂修复装置，其特征在于：所述锁紧组件(15)包括电动推杆(151)、第一推杆(152)和连接板(153)，所述电动推杆(151)水平设置在所述存储筒(71)的外侧壁上，所述电动推杆(151)的推杆连接所述第一推杆(152)，所述第一推杆(152)的一端连接所述连接板(153)，所述连接板(153)与所述第一推杆(152)相互垂直设置，所述连接板(153)远离所述第一推杆(152)的一端与所述第二加长管(722)连接。
5.根据权利要求4所述的一种污水检修井复合式喷涂修复装置，其特征在于：所述刮除件(6)包括刮板(61)，所述刮板(61)呈中空设置，所述刮板(61)的一端与所述第二加长管(722)连通，所述刮板(61)背向所述第二加长管(722)的一侧向沿着远离所述第二加长管(722)的方向朝向下倾斜设置，所述刮板(61)倾斜的侧上开设有多个出料孔(16)，所述出料孔(16)为通孔且与所述刮板(61)内部连通，所述刮板(61)与检查井(19)内壁接触。
6.根据权利要求5所述的一种污水检修井复合式喷涂修复装置，其特征在于：所述移动组件(8)包括液压缸(81)和推动杆(82)，所述液压缸(81)竖直设置在移动支架(1)上，所述液压缸(81)的活塞杆竖直固定连接所述推动杆(82)，所述推动杆(82)的一端连接所述第二管(14)。
7.根据权利要求6所述的一种污水检修井复合式喷涂修复装置，其特征在于：所述移动支架(1)上设有吸尘器(17)，所述吸尘器(17)上连通有吸尘软管(18)，所述吸尘软管(18)的一端与所述第二管(14)连通，所述遮挡盖(9)上设有清理口(10)，所述清理口(10)设有密封板(11)。
8.一种使用如权利要求7所述的一种污水检修井复合式喷涂修复装置的修复方法，其特征在于：包括如下步骤：S1、推动所述移动支架(1)，使所述液压缸(81)位于检查井(19)的竖直中心线上；S2、先启动所述液压缸(81)，使所述液压缸(81)下降至检查井(19)底内，然后关闭所述液压缸(81)；S3、启动所述电动推杆(151)，所述电动推杆(151)的推杆带动所述第一推杆(152)移动，所述第一推杆(152)带动所述连接板(153)移动，所述连接板(153)带动所述第二加长管(722)移动，使所述刮板(61)抵触所述检查井(19)侧壁；S4、再次启动所述液压缸(81)，同时启动所述吸尘器(17)和所述转动组件(76)，所述液压缸(81)的活塞杆带动所述推动杆(82)向上移动，所述推动杆(82)带动所述存储筒(71)向上移动，进而带动所述刮板(61)向上移动，所述刮板(61)将检查井(19)内壁上残渣刮落，同时，所述转动组件(76)带动所述存储筒(71)转动，使所述刮板(61)转动，刮落的残渣落在所述刮板(61)的斜面上，同时所述吸尘器(17)通过所述吸尘软管(18)将残渣吸入所述存储筒(71)内，再由所述第二管(14)移动至所述吸尘器(17)内；S5、当所述液压缸(81)带动所述刮板(61)移出检查井(19)时，关闭所述吸尘器(17)，关闭所述液压缸(81)和所述转动组件(76)，打开所述密封板(11)，对所述存储筒(71)内的残渣进行清理，清理完成后，关闭所述密封板(11)；S6、再次所述启动液压缸(81)，将所述刮板(61)移动至检查井(19)内，启动所述电动推杆(151)，所述电动推杆(151)带动所述第二加长管(722)收缩，然后关闭所述电动推杆(151)，之后启动所述第一泵(73)和所述转动组件(76)，所述第一泵(73)将所述混凝土箱(75)内的混凝土抽取出，并且移动至所述存储筒(71)内；S7、启动所述转动组件(76)，并且启动所述液压缸(81)，所述转动组件(76)使所述存储筒(71)内的混泥土甩出并且通过刮板(61)上的所述出料孔(16)喷洒在检查井(19)的侧壁上，同时所述液压缸(81)带动所述存储筒(71)向下移动；S8、使所述液压缸(81)向上移动，并且移出检查井(19)，关闭所述液压缸(81)、所述转动组件(76)、所述第一泵(73)。
发明内容
为了提高施工效率，本申请提供一种污水检修井复合式喷涂修复装置。
第一方面，本申请提供的一种污水检修井复合式喷涂修复装置采用如下的技术方案：一种污水检修井复合式喷涂修复装置，包括移动支架，所述移动支架上设有用于刮除检查井内壁受损残渣的刮除件，所述移动移动支架上设有用于向检查井内壁喷涂混凝土的喷洒机构，所述移动支架上设有驱动喷洒机构上下移动的移动组件。
通过采用上述技术方案，使用时，操作者推动移动支架，操作者先通过刮除件将检查井侧壁的残渣去除，之后，通过移动组件将喷洒机构移动至检查井内，启动喷洒机构，喷洒机构向检查井的内壁上喷洒混凝土，同时，移动组件使喷洒机构上下移动，因此，减小了工人下井进行人工喷涂的可能性，提高了工作效率。
可选的，所述喷洒机构包括存储筒、第一管、第一泵、连接管、用于存放混凝土的混凝土箱、驱动存储筒转动的转动组件，所述存储筒的侧壁上连通有多个所述第一管，所述存储筒的开口设有遮挡盖，所述第一泵设置在所述混凝土箱上，所述第一泵的进料端通过连接管与所述混凝土箱内连通，所述第一泵的出料端通过连接管软与所述存储筒连通，所述遮挡盖上开设有进料通孔，所述进料通孔内设有转动支撑轴承，所述连接软管远离所述第一泵的一端连通有第二管，所述第二管的一端设置在所述转动支撑轴承内并与之连接。
通过采用上述技术方案，使用时，操作者启动第一泵，第一泵将混凝土箱内的混凝土抽取出，并输送至存储筒内，再通过第一管喷洒至检查井内壁上，并且，操作者启动转动组件，转动组件带动存储筒转动，进而使多个第一管转动，转动的离心力使混凝土更容易喷洒在检查井的侧壁上，同时多个第一管同时转动，能够使混凝土更加均匀的喷洒在检查井的侧壁上。
可选的，所述第一管为伸缩管，所述第一管包括第一加长管和第二加长管，所述第一加长管的一端与所述存储筒连通，另一端滑动连接所述第二加长管，所述第二加长管与所述第一加长管之间设有锁紧组件。
通过采用上述技术方案，使用时，操作者滑动第二加长管，使第二加长管与第一加长管滑动配合，进而对第一管的整体长度进行了调整，再通过锁紧组件将第一加长管和第二加长管锁紧，减小发生滑动的可能性，增大了适用范围，并且，第一管的长度增加后，能够有利于实现混凝土从第二加长管内喷出时的轨迹为直线，使混凝土更容易喷洒到检查井的侧壁上。
可选的，所述锁紧组件包括电动推杆、第一推杆和连接板，所述电动推杆水平设置在所述存储筒的外侧壁上，所述电动推杆的推杆连接所述第一推杆，所述第一推杆的一端连接所述连接板，所述连接板与所述第一推杆相互垂直设置，所述连接板远离所述第一推杆的一端与所述第二加长管连接。
通过采用上述技术方案，使用时，操作者启动电动推杆，电动推杆的推杆推动第一推杆，第一推杆推动连接板，连接板带动第二加长管进行移动，进而对第一管的长度实现了调节，调节完成后，操作者关闭电动推杆，电动推杆的自锁实现了对第一加长管和第二加长管的锁紧。
可选的，所述刮除件包括刮板，所述刮板呈中空设置，所述刮板的一端与所述第二加长管连通，所述刮板背向所述第二加长管的一侧向沿着远离所述第二加长管的方向朝向下倾斜设置，所述刮板倾斜的侧上开设有多个出料孔，所述出料孔为通孔且与所述刮板内部连通，所述刮板与检查井内壁接触。
通过采用上述技术方案，使用时，操作者通过转动组件带动存储筒转动，进而使第一管转动，进而多个刮板同时转动，操作者将转动的刮板向上移动的同时，刮板与检查井的侧壁接触，将检查井侧壁的残渣刮除，使检查井的侧壁更加平整，同时刮落的残渣直接掉落在刮板倾斜的斜面和检查井的侧壁之间形成的夹角空间内，方便将残渣从检查井内取出。
可选的，所述移动组件包括液压缸和推动杆，所述液压缸竖直设置在移动支架上，所述液压缸的活塞杆竖直固定连接所述推动杆，所述推动杆的一端连接所述第二管。
通过采用上述技术方案，使用时，操作者启动液压缸，液压缸的活塞杆带动推动杆上下移动，推动杆带动第二管移动，进而带动刮板上下移动，操作方便。
可选的，所述移动支架上设有吸尘器，所述吸尘器上连通有吸尘软管，所述吸尘软管的一端与所述第二管连通，所述遮挡盖上设有清理口，所述清理口设有密封板。
通过采用上述技术方案，使用时，操作者启动吸尘器，吸尘器将存储筒内的空气抽出，并逐渐将第一加长管和第二加长管内的空气抽出，使存储筒、第一加长管和第二加长管内形成负压，刮除的残渣被吸入存储筒内，进而使堆积在刮板倾斜的斜面和检查井的侧壁之间形成的夹角空间内残渣及时被清除，减小了残渣从刮板上掉落的可能性，并且，操作者可以打开密封板，对存储筒内多余的残渣进行清理，操作方便。
第二方面，本申请提供了一种使用上述检查井修复用结构的修复方法，采用如下的技术方案：一种污水检修井复合式喷涂修复装置的修复方法，包括如下步骤：S1、推动所述移动支架，使所述液压缸位于检查井的竖直中心线上；S2、先启动所述液压缸，使所述液压缸下降至检查井底内，然后关闭所述液压缸；S3、启动所述电动推杆，所述电动推杆的推杆带动第一推杆移动，所述第一推杆带动所述连接板移动，所述连接板带动所述第二加长管移动，使所述刮板抵触检查井侧壁；S4、再次启动所述液压缸，同时启动所述吸尘器和所述转动组件，所述液压缸的活塞杆带动所述推动杆向上移动，所述推动杆带动所述存储筒向上移动，进而带动所述刮板向上移动，所述刮板将检查井内壁上残渣刮落，同时，所述转动组件带动所述存储筒转动，使所述刮板转动，刮落的残渣落在所述刮板的斜面上，同时所述吸尘器通过所述吸尘软管将残渣吸入所述存储筒内，再由所述第二管移动至所述吸尘器内；S5、当所述液压缸带动所述刮板移出检查井时，关闭所述吸尘器，关闭所述液压缸和所述转动组件，打开所述密封板，对所述存储筒内的残渣进行清理，清理完成后，关闭所述密封板；S6、再次所述启动液压缸，将所述刮板移动至检查井内，启动所述电动推杆，所述电动推杆带动所述第二加长管收缩，然后关闭所述电动推杆，之后启动所述第一泵和所述转动组件，所述第一泵将所述混泥土箱内的混凝土抽取出，并且移动至所述存储筒内；S7、启动所述转动组件，并且启动所述液压缸，所述转动组件使所述存储筒内的混泥土甩出并且通过刮板上的所述出料孔喷洒在检查井的侧壁上，同时所述液压缸带动存储筒向下移动；S8、使所述液压缸向上移动，并且移出检查井，关闭所述液压缸、所述转动组件、所述第一泵。
通过采用上述技术方案，使用时，操作者先启动液压缸，使存储筒移动至检查井底部，之后，启动电动推杆，电动推杆带动第二加长管移动，进而使刮板与检查井侧壁接触，之后，操作者启动吸尘器、转动组件和液压缸，刮板向上移动的同时，将检查井侧壁上的残渣刮除，并且吸尘器将刮除的残渣清理出，进而起到了将检查井内壁上的残渣去除的作用，操作者通过电动推杆调节刮板与检查井侧壁的距离，之后，操作者再启动第一泵，将混凝土箱内的混凝土抽取出并移动至存储筒内，使液压缸带动存储筒上下移动，混凝土从刮板上的出料孔喷洒在检查井内壁上，起到了对检查井修复的作用，减小了工人下井进行人工喷涂的可能性，提高了工作效率。
综上所述，本申请包括以下至少一种有益技术效果：
1.本申请通过设置刮除件、喷洒机构和驱动喷洒机构上下移动的移动组件，使用时，操作者推动移动支架，操作者先通过刮除件将检查井侧壁的残渣去除，之后，通过移动组件将喷洒机构移动至检查井内，启动喷洒机构，喷洒机构向检查井的内壁上喷洒混凝土，同时，移动组件使喷洒机构上下移动，因此，因此，减小了工人下井进行人工喷涂的可能性，提高了工作效率；
2.本申请通过设置存储筒、第一管、第一泵、连接管、用于存放混凝土的混凝土箱、转动支撑轴承、驱动存储筒转动的转动组件，使用时，操作者启动第一泵，第一泵将混凝土箱内的混凝土抽取出，并输送至存储筒内，再通过第一管喷洒至检查井内壁上，并且，操作者启动转动组件，转动组件带动存储筒转动，进而使多个第一管转动，转动的离心力使混凝土更容易喷洒在检查井的侧壁上，同时多个第一管同时转动，能够使混凝土更加均匀的喷洒在检查井的侧壁上。
（发明人：杨健君;黄凌波;杨健）
