申请日2016.12.20
公开(公告)日2017.07.14
IPC分类号F28F9/26; F28D1/047
摘要
本实用新型公开了一种快拆式高浓度污泥冷却器，包括冷却装置，所述冷却装置由冷却单元依次排列组成，冷却单元上设有冷却直管，冷却直管之间的端部通过连接片连接有弯头，冷却直管侧面的上下端通过焊接的方式连接有第一连接头和第二连接头，通过进泥管两端可以将污泥输送，在连接片上设置了防漏垫片，通过防漏垫片可以在冷却污泥时防止水漏出，通过连接片连接的冷却直管和弯头使得拆卸更加方便，通过第二连接头和第一连接头之间的连接实现了多个通道输送，可以有效的防止了管道堵塞，该快拆式高浓度污泥冷却器结构简单，易于拆装，容易运输，给工作人员带来了极大的便利，可以防止了管道堵塞。

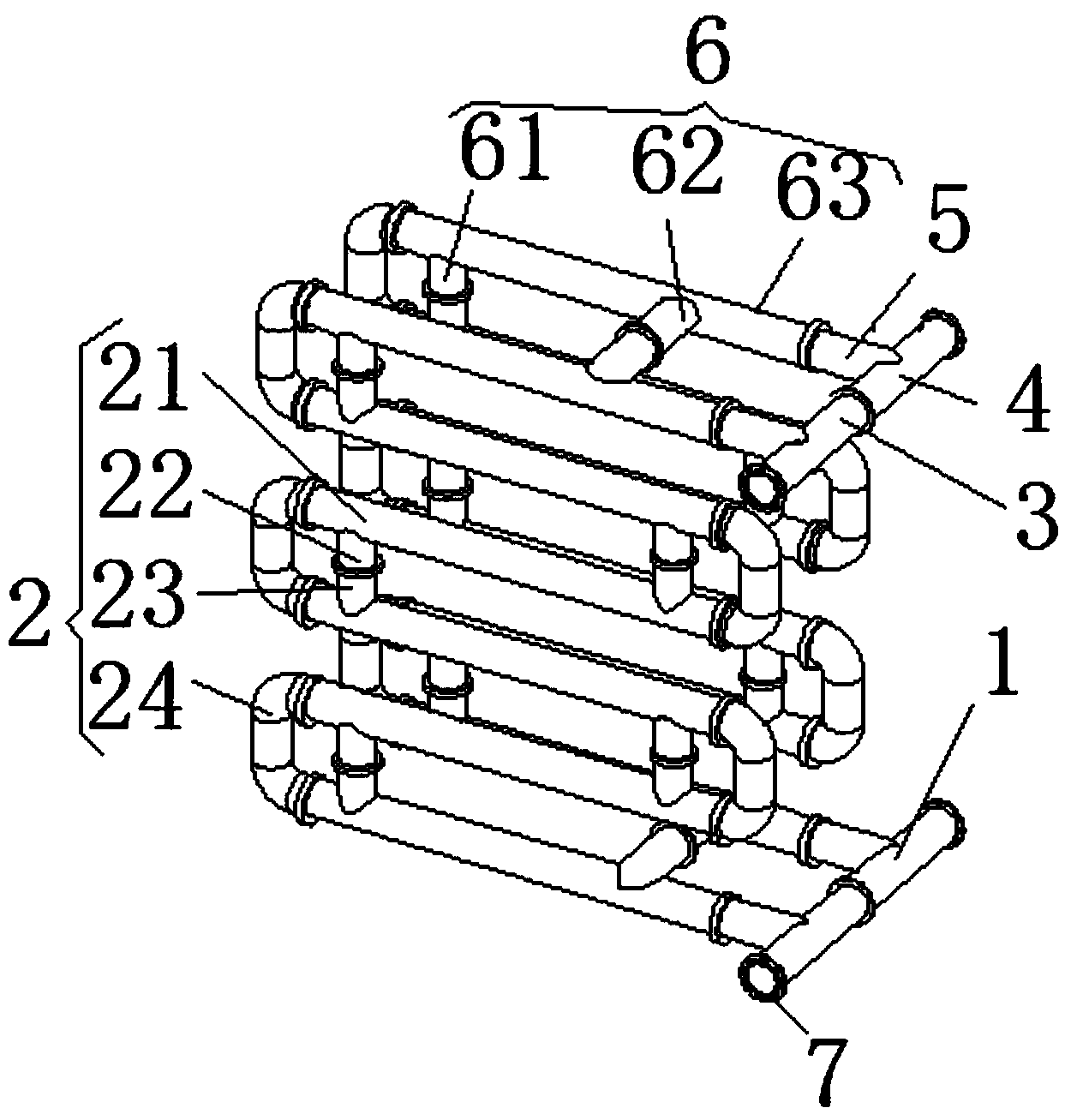

摘要附图
权利要求书
1.一种快拆式高浓度污泥冷却器，包括冷却装置(2)，其特征在于：所述冷却装置(2)由冷却单元依次排列组成，冷却单元上设有冷却直管(21)，冷却直管(21)之间的端部通过连接片(7)连接有弯头(24)，冷却直管(21)侧面的上下端通过焊接的方式连接有第一连接头(23)和第二连接头(22)，且第一连接头(23)和第二连接头(22)分别位于冷却直管(21)的两端，相邻的两个冷却直管(21)之间的第一连接头(23)和第二连接头(22)通过连接片(7)连接，所述冷却装置(2)上下端的接口处均通过连接片(7)连接有导泥装置(6)，导泥装置(6)上设有导泥管(63)，导泥管(63)两端的侧面分别通过焊接的方式设有第三连接头(61)和第四连接头(62)，上端的导泥管(63)上的第三连接头(61)通过连接片(7)和上端的冷却直管(21)上的第一连接头(23)连接，下端的导泥管(63)上的第三连接头(61)通过连接片(7)与下端的冷却直管(21)上的第二连接头(22)连接，且相邻的两个导泥管(63)上的第四连接头(62)通过连接片(7)连接，所述导泥管(63)的一端通过连接片(7)连接有第五连接头(5)，上端的导泥管(63)上的第五连接头(5)之间通过焊接的方式连接有出泥管(3)，且下端的导泥管(63)上的第五连接头(5)之间通过焊接的方式连接有进泥管(1)。
2.根据权利要求1所述的一种快拆式高浓度污泥冷却器，其特征在于：所述出泥管(3)和进泥管(1)由连接管(4)依次连接构成，且连接管(4)之间通过连接片(7)连接。
3.根据权利要求1所述的一种快拆式高浓度污泥冷却器，其特征在于：所述连接片(7)的边缘处设有八个螺栓孔(9)，八个螺栓孔(9)围绕连接片(7)的中心均匀分布，且连接片(7)一侧设有防漏垫片(8)。
4.根据权利要求1所述的一种快拆式高浓度污泥冷却器，其特征在于：所述冷却单元上的冷却直管(21)和弯头(24)组成S型结构。
说明书
一种快拆式高浓度污泥冷却器
技术领域
本实用新型涉及污泥冷却器技术领域，具体为一种快拆式高浓度污泥冷却器。
背景技术
现有的污泥冷却器体积较大，不容易运输，给工作人员造成了极大的困难，而且污泥在高浓度的污泥都时采用的室外式的冷却方法，因此对污泥的运输极为困难，如果采用管道式的冷却方法很容易产生堵塞，而且还会造成冷却不彻底。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种快拆式高浓度污泥冷却器，结构简单，易于拆装，容易运输，给工作人员带来了极大的便利，可以防止了管道堵塞，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种快拆式高浓度污泥冷却器，包括冷却装置，所述冷却装置由冷却单元依次排列组成，冷却单元上设有冷却直管，冷却直管之间的端部通过连接片连接有弯头，冷却直管侧面的上下端通过焊接的方式连接有第一连接头和第二连接头，且第一连接头和第二连接头分别位于冷却直管的两端，相邻的两个冷却直管之间的第一连接头和第二连接头通过连接片连接，所述冷却装置上下端的接口处均通过连接片连接有导泥装置，导泥装置上设有导泥管，导泥管两端的侧面分别通过焊接的方式设有第三连接头和第四连接头，上端的导泥管上的第三连接头通过连接片和上端的冷却直管上的第一连接头连接，下端的导泥管上的第三连接头通过连接片与下端的冷却直管上的第二连接头连接，且相邻的两个导泥管上的第四连接头通过连接片连接，所述导泥管的一端通过连接片连接有第五连接头，上端的导泥管上的第五连接头之间通过焊接的方式连接有出泥管，且下端的导泥管上的第五连接头之间通过焊接的方式连接有进泥管。
作为本实用新型的一种优选技术方案，所述出泥管和进泥管由连接管依次连接构成，且连接管之间通过连接片连接。
作为本实用新型的一种优选技术方案，所述连接片的边缘处设有八个螺栓孔，八个螺栓孔围绕连接片的中心均匀分布，且连接片一侧设有防漏垫片。
作为本实用新型的一种优选技术方案，所述冷却单元上的冷却直管和弯头组成S型结构。
与现有技术相比，本实用新型的有益效果是：本快拆式高浓度污泥冷却器上设置了进泥管，通过进泥管两端可以将污泥输送，在连接片上设置了防漏垫片，通过防漏垫片可以在冷却污泥时防止水漏出，冷却装置的由冷却直管和弯头通过连接片连接，通过连接片连接的冷却直管和弯头使得拆卸更加方便，在冷却直管上设置了第二连接头和第一连接头，通过第二连接头和第一连接头之间的连接实现了多个通道输送，可以有效的防止了管道堵塞，该快拆式高浓度污泥冷却器结构简单，易于拆装，容易运输，给工作人员带来了极大的便利，可以防止了管道堵塞。
