申请日2016.10.26
公开(公告)日2017.05.31
IPC分类号C02F3/28; C02F103/36; C02F101/30
摘要
本实用新型公开了一种基于酒精蒸馏塔的污水处理系统，该污水处理系统包括：第一导流管(1)、第二导流管(2)、厌氧池(3)和水泵(4)，第二导流管(2)的部分设置于厌氧池(3)中，水泵(4)的一端连通于酒精蒸馏塔的蒸馏水池，另一端连通于第一导流管(1)的一端，第一导流管(1)的另一端连通于第二导流管(2)的一端，第二导流管(2)的另一端延伸出厌氧池(3)。该基于酒精蒸馏塔的污水处理系统克服了现有技术中的厌氧池需要额外加热浪费资源的问题，实现了自主改进，在现有基础上保持温度保证菌体的活力。

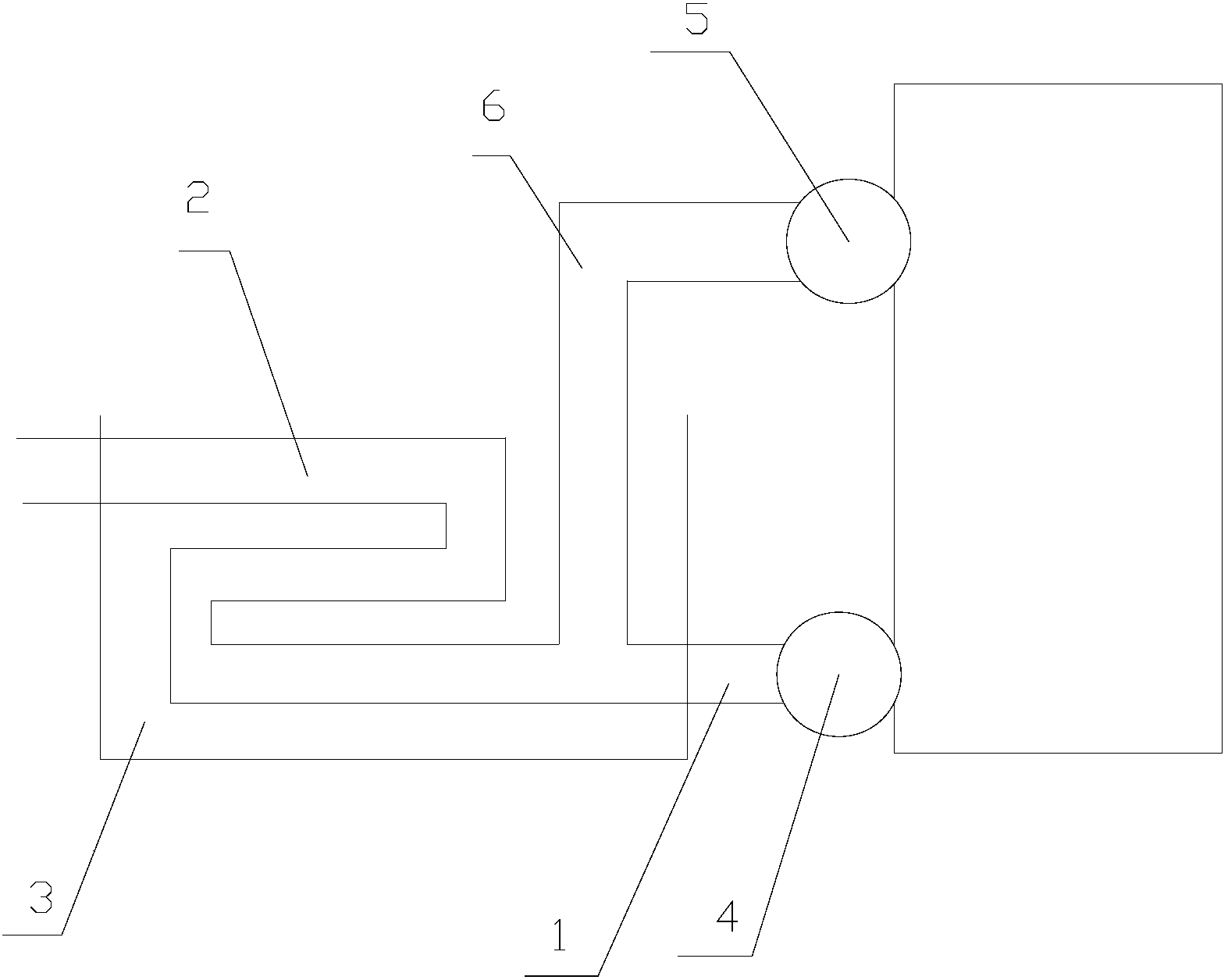

摘要附图
权利要求书
1.一种基于酒精蒸馏塔的污水处理系统，其特征在于，该污水处理系统包括：第一导流管(1)、第二导流管(2)、厌氧池(3)和水泵(4)，所述第二导流管(2)的部分设置于所述厌氧池(3)中，所述水泵(4)的一端连通于所述酒精蒸馏塔的蒸馏水池，另一端连通于所述第一导流管(1)的一端，所述第一导流管(1)的另一端连通于所述第二导流管(2)的一端，所述第二导流管(2)的另一端延伸出所述厌氧池(3)。
2.根据权利要求1所述的基于酒精蒸馏塔的污水处理系统，其特征在于，所述第二导流管(2)在所述厌氧池(3)中的部分呈盘旋状。
3.根据权利要求1所述的基于酒精蒸馏塔的污水处理系统，其特征在于，所述第一导流管(1)和第二导流管(2)的连接处设置有密封件。
4.根据权利要求3所述的基于酒精蒸馏塔的污水处理系统，其特征在于，所述密封件为橡胶密封圈。
5.根据权利要求1所述的基于酒精蒸馏塔的污水处理系统，其特征在于，所述第二导流管(2)在所述厌氧池(3)中的部分呈S型。
6.根据权利要求1所述的基于酒精蒸馏塔的污水处理系统，其特征在于，该污水处理系统还包括：鼓风机(5)和第三导流管(6)，所述鼓风机(5)的一端连通于所述酒精蒸馏塔的蒸汽口，一端通过所述第三导流管(6)连接于所述第二导流管(2)。
7.根据权利要求6所述的基于酒精蒸馏塔的污水处理系统，其特征在于，所述第三导流管(6)和所述第二导流管(2)之间还设置有截止阀。
说明书
基于酒精蒸馏塔的污水处理系统
技术领域
本实用新型涉及污水处理的领域，具体地，涉及基于酒精蒸馏塔的污水处理系统。
背景技术
厌氧池内利用厌氧菌的作用，使有机物发生水解、酸化和甲烷化，去除废水中的有机物，并提高污水的可生化性，有利于后续的好氧处理。高分子有机物的厌氧降解过程可以被分为四个阶段：水解阶段、发酵(或酸化)阶段、产乙酸阶段和产甲烷阶段。
现有酒精蒸馏后的污水处理系统中，常常会用到厌氧池，其一般需要通过蒸汽加热，维持厌氧池温度，保持菌体活力。
实用新型内容
本实用新型的目的是提供一种基于酒精蒸馏塔的污水处理系统，该基于酒精蒸馏塔的污水处理系统克服了现有技术中的厌氧池需要额外加热浪费资源的问题，实现了自主改进，在现有基础上保持温度保证菌体的活力。
为了实现上述目的，本实用新型提供了一种基于酒精蒸馏塔的污水处理系统，该污水处理系统包括：第一导流管、第二导流管、厌氧池和水泵，所述第二导流管的部分设置于所述厌氧池中，所述水泵的一端连通于所述酒精蒸馏塔的蒸馏水池，另一端连通于所述第一导流管的一端，所述第一导流管的另一端连通于所述第二导流管的一端，所述第二导流管的另一端延伸出所述厌氧池。
优选地，所述第二导流管在所述厌氧池中的部分呈盘旋状。
优选地，所述第一导流管和第二导流管的连接处设置有密封件。
优选地，所述密封件为橡胶密封圈。
优选地，所述第二导流管在所述厌氧池中的部分呈S型。
优选地，该污水处理系统还包括：鼓风机和第三导流管，所述鼓风机的一端连通于所述酒精蒸馏塔的蒸汽口，另一端通过所述第三导流管连接于所述第二导流管。
优选地，所述第三导流管和所述第二导流管之间还设置有截止阀。
通过上述的实施方式，本实用新型将酒精蒸馏过程中产生的冷凝水作为热源，为厌氧池进行保温，在维持厌氧池温度的同时，还节约了水资源，在很大程度上能够节约资源，降低生产成本，在原有基础上进行改进，大大节约了资源，避免了资源浪费。
