申请日2016.10.26
公开(公告)日2017.06.06
IPC分类号B01D29/33; B01D29/58; B01D29/64
摘要
本实用新型公开了一种可自动冲洗的污水过滤器，包括支撑板和进水口，所述支撑板的上方设置有清洗室，且支撑板下方设置有储污罐，所述储污罐的下方设置有排泥排渣阀门，所述支撑板下方靠近储污罐的右侧位置处设置有智能控制配电箱，所述支撑板下方靠近智能控制配电箱的右侧位置处设置有支撑架。本实用新型结构科学合理，设置了不锈钢刷和排污阀门，在持续过滤过程中，该污水过滤器内部的细过滤网会残留堆积很多杂质，当杂质超过一定量时会堵住细过滤网孔，使过滤效果大大降低，不锈钢刷可以刷洗细过滤网上面的杂质，排污阀门可以将不锈钢刷刷洗掉的杂质排出该污水过滤器内，大大的增加了该污水过滤器的使用寿命。

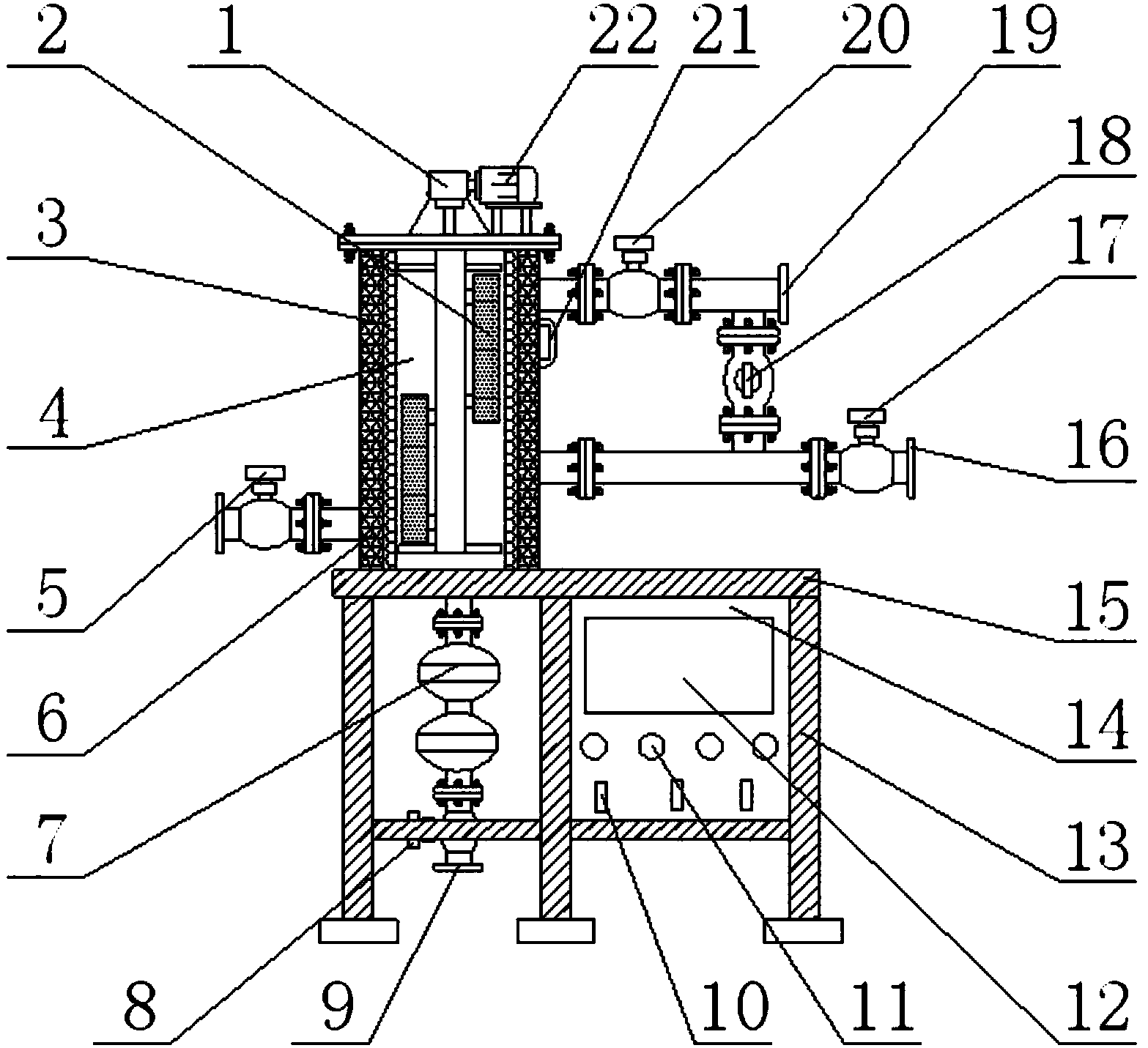

摘要附图
权利要求书
1.一种可自动冲洗的污水过滤器，包括支撑板(15)和进水口(19)，其特征在于：所述支撑板(15)的上方设置有清洗室(4)，且支撑板(15)下方设置有储污罐(7)，所述储污罐(7)的下方设置有排泥排渣阀门(8)，所述排泥排渣阀门(8)的下方设置有排泥排渣口(9)，所述支撑板(15)下方靠近储污罐(7)的右侧位置处设置有智能控制配电箱(14)，所述支撑板(15)下方靠近智能控制配电箱(14)的右侧位置处设置有支撑架(13)，所述智能控制配电箱(14)的前表面上嵌入设置有显示屏(12)，且智能控制配电箱(14)前表面上靠近显示屏(12)的下方位置处嵌入设置有配电箱开关(11)，所述配电箱开关(11)的下方设置有指示灯(10)，所述清洗室(4)的左侧设置有排污阀门(5)，且清洗室(4)的右侧设置有压力传感器(21)，所述压力传感器(21)的右上方设置有进水口阀门(20)，所述进水口(19)安装在进水口阀门(20)的右侧，所述进水口阀门(20)下方靠近进水口(19)的左侧位置处设置有旁通阀门(18)，所述旁通阀门(18)的右下方设置有出水口阀门(17)，所述出水口阀门(17)的右侧设置有出水口(16)，所述清洗室(4)的内部设置有粗过滤网(6)，且清洗室(4)的上方设置有锥齿轮箱(1)，所述锥齿轮箱(1)的右侧设置有电力马达(22)，所述粗过滤网(6)的内部设置有细过滤网(3)，所述细过滤网(3)的内部设置有不锈钢刷(2)，所述压力传感器(21)和电力马达(22)均与智能控制配电箱(14)电性连接，所述智能控制配电箱(14)与配电箱开关(11)电性连接。
2.根据权利要求1所述的一种可自动冲洗的污水过滤器，其特征在于：所述细过滤网(3)与清洗室(4)通过粗过滤网(6)固定连接。
3.根据权利要求1所述的一种可自动冲洗的污水过滤器，其特征在于：所述清洗室(4)与排污阀门(5)通过不锈钢水管固定连接。
4.根据权利要求1所述的一种可自动冲洗的污水过滤器，其特征在于：所述储污罐(7)共设置有两个，且两个储污罐(7)均匀安装在支撑板(15)的下方。
5.根据权利要求1所述的一种可自动冲洗的污水过滤器，其特征在于：所述支撑架(13)为长方体结构。
说明书
一种可自动冲洗的污水过滤器
技术领域
本实用新型属于污水过滤器技术领域，具体涉及一种可自动冲洗的污水过滤器。
背景技术
过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀 ,方工过滤器其它设备的进口端设备，过滤器有一定规格滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
但是目前市场上的过滤器不仅结构复杂，而且功能单一，没有设置不锈钢刷和排污阀门，不能对过滤器进行冲洗处理。
实用新型内容
本实用新型的目的在于提供一种可自动冲洗的污水过滤器，以解决上述背景技术中提出的没有设置不锈钢刷和排污阀门，不能对过滤器进行冲洗处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可自动冲洗的污水过滤器，包括支撑板和进水口，所述支撑板的上方设置有清洗室，且支撑板下方设置有储污罐，所述储污罐的下方设置有排泥排渣阀门，所述排泥排渣阀门的下方设置有排泥排渣口，所述支撑板下方靠近储污罐的右侧位置处设置有智能控制配电箱，所述支撑板下方靠近智能控制配电箱的右侧位置处设置有支撑架，所述智能控制配电箱的前表面上嵌入设置有显示屏，且智能控制配电箱前表面上靠近显示屏的下方位置处嵌入设置有配电箱开关，所述配电箱开关的下方设置有指示灯，所述清洗室的左侧设置有排污阀门，且清洗室的右侧设置有压力传感器，所述压力传感器的右上方设置有进水口阀门，所述进水口安装在进水口阀门的右侧，所述进水口阀门下方靠近进水口的左侧位置处设置有旁通阀门，所述旁通阀门的右下方设置有出水口阀门，所述出水口阀门的右侧设置有出水口，所述清洗室的内部设置有粗过滤网，且清洗室的上方设置有锥齿轮箱，所述锥齿轮箱的右侧设置有电力马达，所述粗过滤网的内部设置有细过滤网，所述细过滤网的内部设置有不锈钢刷，所述压力传感器和电力马达均与智能控制配电箱电性连接，所述智能控制配电箱与配电箱开关电性连接。
优选的，所述细过滤网与清洗室通过粗过滤网固定连接。
优选的，所述清洗室与排污阀门通过不锈钢水管固定连接。
优选的，所述储污罐共设置有两个，且两个储污罐均匀安装在支撑板的下方。
优选的，所述支撑架为长方体结构。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，设置了不锈钢刷和排污阀门，在持续过滤过程中，该污水过滤器内部的细过滤网会残留堆积很多杂质，当杂质超过一定量时会堵住细过滤网孔，使过滤效果大大降低，不锈钢刷可以刷洗细过滤网上面的杂质，排污阀门可以将不锈钢刷刷洗掉的杂质排出该污水过滤器内，大大的增加了该污水过滤器的使用寿命。
