申请日2016.10.26
公开(公告)日2017.06.09
IPC分类号C25D1/00; C23C22/24; C23C22/86
摘要
本实用新型公开了重铬酸钾钝化液废水循环回收系统，可在镍电铸工序中对钝化液废水回收利用，循环回收系统包括行车、清洗阵列和补水装置;行车位于清洗阵列上方，清洗阵列由若干顺序相邻排列的洗涤槽组成;行车把工件按洗涤槽排列顺序把工件送至清洗阵列内的各洗涤槽内逐次清洗，除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，始端洗涤槽设有钝化液喷淋装置以槽内自循环的钝化槽液对工件进行喷淋钝化，末端洗涤槽设有纯净水清洗装置;所述补水装置设于清洗阵列内相邻的洗涤槽之间，当清洗阵列的非末端的洗涤槽需补水时，补水装置把下一个洗涤槽内的槽液移入需补水洗涤槽内;本产品能减排或免排镍电铸废水并复用废水内的可回收成份。

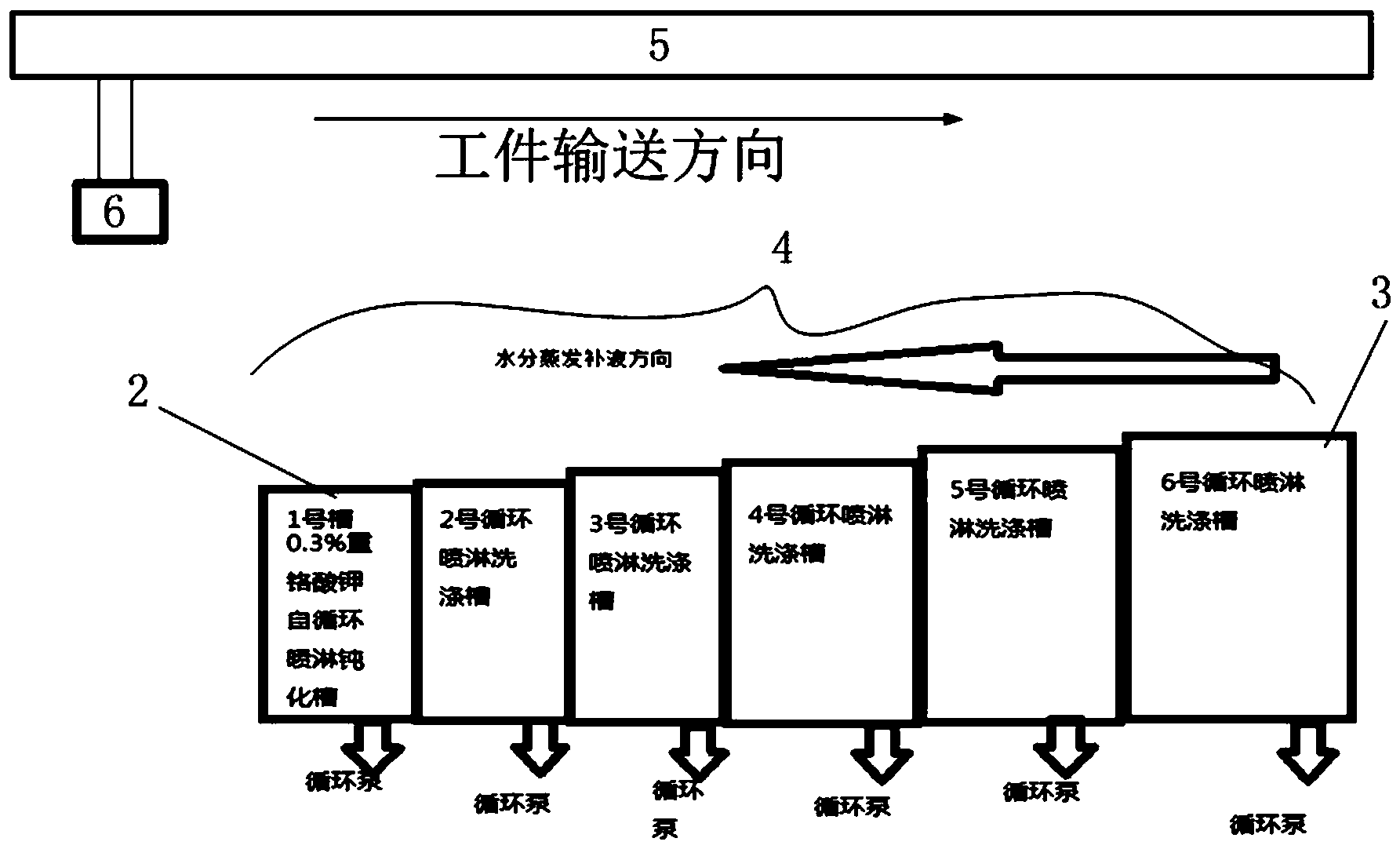

摘要附图
权利要求书
1.重铬酸钾钝化液废水循环回收系统，可在镍电铸工序中对钝化液废水回收利用，其特征在于：所述循环回收系统包括行车、清洗阵列和补水装置;所述行车位于清洗阵列上方，所述清洗阵列由若干在行车运送工件方向上顺序相邻排列的洗涤槽组成;所述行车把工件按洗涤槽排列顺序把工件送至清洗阵列内的各洗涤槽内逐次清洗，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列始端洗涤槽设有钝化液喷淋装置以槽内自循环的钝化槽液对工件进行喷淋钝化，清洗阵列末端洗涤槽设有纯净水清洗装置;所述补水装置设于清洗阵列内相邻的洗涤槽之间，当清洗阵列的非末端的洗涤槽需补水时，补水装置把下一个洗涤槽内的槽液移入需补水洗涤槽内。
2.根据权利要求1所述的重铬酸钾钝化液废水循环回收系统，其特征在于：所述清洗阵列内的洗涤槽数量为六。
3.根据权利要求1所述的重铬酸钾钝化液废水循环回收系统，其特征在于：所述洗涤槽内设有独立的抽水喷淋机构对工件清洗。
4.根据权利要求1所述的重铬酸钾钝化液废水循环回收系统，其特征在于：所述洗涤槽以PPR材料成型。
5.根据权利要求1所述的重铬酸钾钝化液废水循环回收系统，其特征在于：清洗阵列始端洗涤槽为钝化槽，钝化槽所用自循环槽液为0.3%浓度的重铬酸钾溶液，清洗阵列内除始端洗涤槽以外的洗涤槽均采用去离子水进行配液和清洗补水。
6.根据权利要求5所述的重铬酸钾钝化液废水循环回收系统，其特征在于：所述清洗阵列始端洗涤槽处设有对槽液进行采样以检测重铬酸钾浓度的装置。
7.根据权利要求1所述的重铬酸钾钝化液废水循环回收系统，其特征在于：所述以槽液清洗工件的洗涤槽内设有循环泵驱动槽液自循环并清洗工件。
说明书
重铬酸钾钝化液废水循环回收系统
技术领域
本实用新型涉及废水回收领域，尤其是重铬酸钾钝化液废水循环回收系统。
背景技术
为了避免环境危害，氨基磺酸镍电铸通常集中在电镀集中控制区，车间产生的废水经管道排向污水处理厂，由污水处理厂集中处理，社会成本很高，而且也浪费了废水中可用于再生产的有效成分。
发明内容
本实用新型提出重铬酸钾钝化液废水循环回收系统，能减排或免排镍电铸废水并复用废水内的可回收成份。
本实用新型采用以下技术方案。
重铬酸钾钝化液废水循环回收系统，可在镍电铸工序中对钝化液废水回收利用，所述循环回收系统包括行车、清洗阵列和补水装置;所述行车位于清洗阵列上方，所述清洗阵列由若干在行车运送工件方向上顺序相邻排列的洗涤槽组成;所述行车把工件按洗涤槽排列顺序把工件送至清洗阵列内的各洗涤槽内逐次清洗，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列始端洗涤槽设有钝化液喷淋装置以槽内自循环的钝化槽液对工件进行喷淋钝化，清洗阵列末端洗涤槽设有纯净水清洗装置;所述补水装置设于清洗阵列内相邻的洗涤槽之间，当清洗阵列的非末端的洗涤槽需补水时，补水装置把下一个洗涤槽内的槽液移入需补水洗涤槽内。
所述清洗阵列内的洗涤槽数量为六。
所述洗涤槽内设有独立的抽水喷淋机构对工件清洗。
所述洗涤槽以PPR材料成型。
清洗阵列始端洗涤槽为钝化槽，钝化槽所用自循环槽液为0.3%浓度的重铬酸钾溶液，清洗阵列内除始端洗涤槽以外的洗涤槽均采用去离子水进行配液和清洗补水。
所述清洗阵列始端洗涤槽处设有对槽液进行采样以检测重铬酸钾浓度的装置。
所述以槽液清洗工件的洗涤槽内设有循环泵驱动槽液自循环并清洗工件。
本实用新型中，所述清洗阵列内的洗涤槽数量为六，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列始端洗涤槽设有钝化液喷淋装置以槽内自循环的钝化槽液对工件进行喷淋钝化，清洗阵列末端洗涤槽设有纯净水清洗装置;由于设置多个以循环泵驱动槽液对工件进行清洗的洗涤槽，可以在提升洗涤液内可回收成分(重铬酸钾)浓度的同时，强化工件的清洗效果来减少最后一个洗涤槽的纯净水用量，以及减少钝化槽钝化液的重铬酸钾补充量，使得外部纯净水和重铬酸钾的加入量能与钝化槽、清洗阵列内液体消耗量(蒸发量)保持同步，当钝化槽的水分蒸发使液位下降时，使用清洗阵列内其它洗涤槽的洗涤废液来补充钝化槽内液体，使得钝化槽内槽液液面稳定，由于其它洗涤槽的洗涤废液含有从工件清洗下的重铬酸钾成分，因此用此废液对钝化槽补液可以减少钝化槽的重铬酸钾投入量，降低了成本。
本实用新型由于以洗涤液来补充生产工序内的液体，可以达到减排或免排镍电铸废水的效果，即有益于环保，也降低了生产成本。
