申请日2016.10.26
公开(公告)日2017.06.09
IPC分类号C25D1/00
摘要
本实用新型公开了氨基磺酸镍电铸废水循环回收系统，包括电铸槽、行车、清洗阵列和补水装置;清洗阵列由若干顺序相邻排列的洗涤槽组成;清洗阵列始端洗涤槽与电铸槽相邻，所述行车把电铸槽内工件输送至清洗阵列始端洗涤槽进行初洗，初洗完成后再按顺序把工件送至阵列后续的洗涤槽逐次清洗，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列末端洗涤槽设有纯净水清洗装置;当电铸槽液面位置下降至阈值时，补水装置把清洗阵列始端洗涤槽内的废水输至电铸槽内，当清洗阵列始端洗涤槽内的液面需补充时，补水装置在相邻洗涤槽间转移废水以恢复各槽的液体量;本产品能减排或免排镍电铸废水并复用废水内的可回收成份。

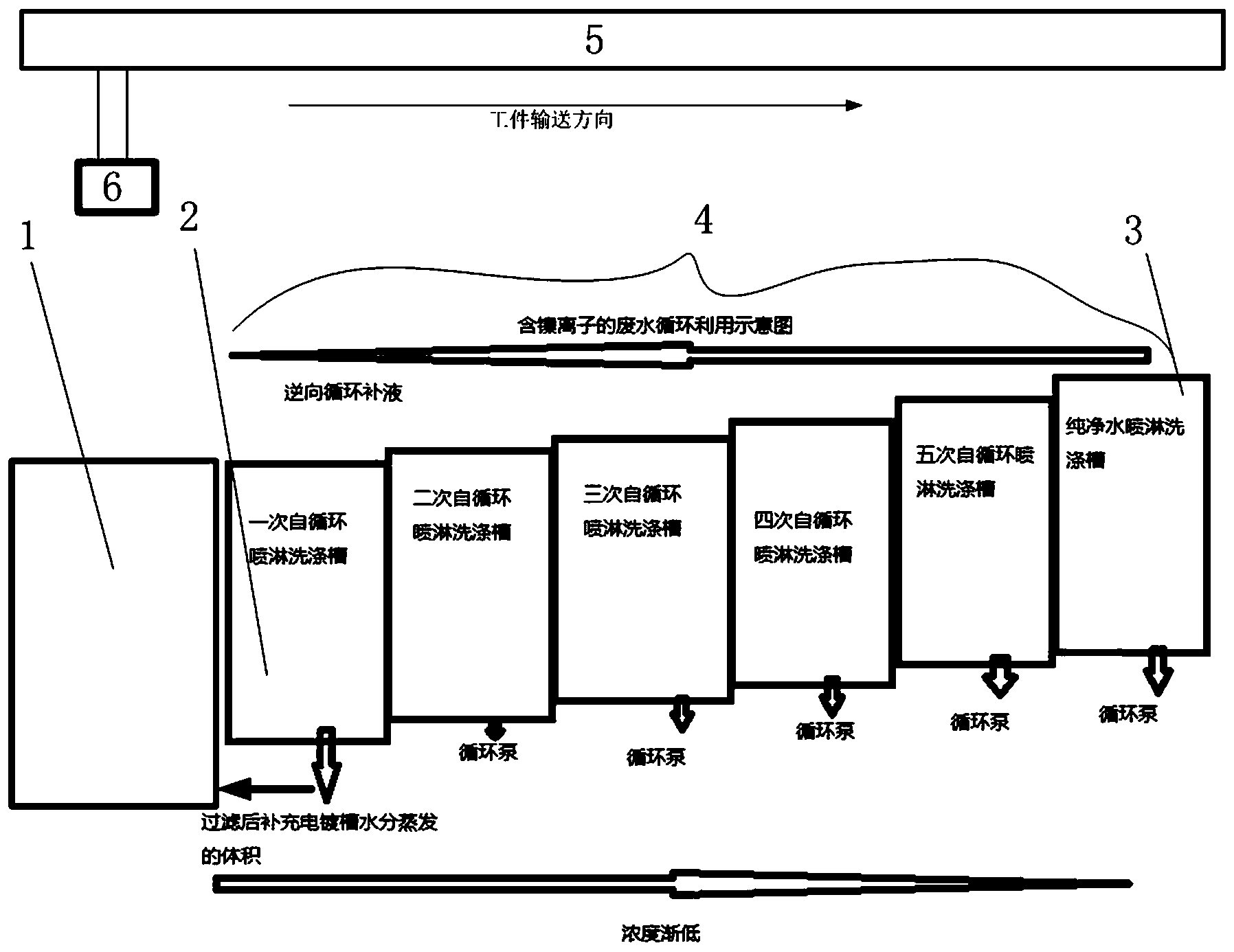

摘要附图
权利要求书
1.氨基磺酸镍电铸废水循环回收系统，可在镍电铸工件清洗工序中对清洗废水回收利用，其特征在于：所述循环回收系统包括电铸槽、行车、清洗阵列和补水装置;所述行车位于电铸槽和清洗阵列上方，所述清洗阵列由若干在行车运送工件方向上顺序相邻排列的洗涤槽组成;清洗阵列始端洗涤槽与电铸槽相邻，所述行车把电铸槽内工件输送至清洗阵列始端洗涤槽进行初洗，初洗完成后再按洗涤槽排列顺序把工件送至阵列后续的洗涤槽逐次清洗，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列末端洗涤槽设有纯净水清洗装置;所述补水装置设于清洗阵列始端和电铸槽之间以及清洗阵列内相邻的洗涤槽之间，当电铸槽液面位置下降至阈值时，补水装置把清洗阵列始端洗涤槽内的槽液输至电铸槽内进行补充，当清洗阵列始端洗涤槽内的液面下降至需补水的阈值时，补水装置在相邻洗涤槽间转移槽液以恢复清洗阵列内各槽的液体量。
2.根据权利要求1所述的氨基磺酸镍电铸废水循环回收系统，其特征在于：所述清洗阵列内的洗涤槽数量为六。
3.根据权利要求1所述的氨基磺酸镍电铸废水循环回收系统，其特征在于：所述洗涤槽内设有独立的抽水喷淋机构对工件清洗。
4.根据权利要求1所述的氨基磺酸镍电铸废水循环回收系统，其特征在于：所述位于清洗阵列始端和电铸槽之间的补水装置的进水口处设有过滤装置。
5.根据权利要求1所述的氨基磺酸镍电铸废水循环回收系统，其特征在于：所述洗涤槽以PPR材料成型。
6.根据权利要求1所述的氨基磺酸镍电铸废水循环回收系统，其特征在于：所述洗涤槽处设有对槽液进行采样以检测镍离子浓度的装置。
7.根据权利要求1所述的氨基磺酸镍电铸废水循环回收系统，其特征在于：所述以槽液清洗工件的洗涤槽内设有循环泵驱动槽液自循环并清洗工件。
说明书
氨基磺酸镍电铸废水循环回收系统
技术领域
本实用新型涉及废水回收领域，尤其是氨基磺酸镍电铸废水循环回收系统。
背景技术
为了避免环境危害，氨基磺酸镍电铸通常集中在电镀集中控制区，车间产生的废水经管道排向污水处理厂，由污水处理厂集中处理，社会成本很高，而且也浪费了废水中可用于再生产的有效成分。
发明内容
本实用新型提出氨基磺酸镍电铸废水循环回收系统，能减排或免排镍电铸废水并复用废水内的可回收成份。
本实用新型采用以下技术方案。
氨基磺酸镍电铸废水循环回收系统，可在镍电铸工件清洗工序中对清洗废水回收利用，所述循环回收系统包括电铸槽、行车、清洗阵列和补水装置;所述行车位于电铸槽和清洗阵列上方，所述清洗阵列由若干在行车运送工件方向上顺序相邻排列的洗涤槽组成;清洗阵列始端洗涤槽与电铸槽相邻，所述行车把电铸槽内工件输送至清洗阵列始端洗涤槽进行初洗，初洗完成后再按洗涤槽排列顺序把工件送至阵列后续的洗涤槽逐次清洗，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列末端洗涤槽设有纯净水清洗装置;所述补水装置设于清洗阵列始端和电铸槽之间以及清洗阵列内相邻的洗涤槽之间，当电铸槽液面位置下降至阈值时，补水装置把清洗阵列始端洗涤槽内的槽液输至电铸槽内进行补充，当清洗阵列始端洗涤槽内的液面下降至需补水的阈值时，补水装置在相邻洗涤槽间转移槽液以恢复清洗阵列内各槽的液体量。
所述清洗阵列内的洗涤槽数量为六。
所述洗涤槽内设有独立的抽水喷淋机构对工件清洗。
所述位于清洗阵列始端和电铸槽之间的补水装置的进水口处设有过滤装置。
所述洗涤槽以PPR材料成型。
所述洗涤槽处设有对槽液进行采样以检测镍离子浓度的装置。
所述以槽液清洗工件的洗涤槽内设有循环泵驱动槽液自循环并清洗工件。
本实用新型中，所述清洗阵列内的洗涤槽数量为六，清洗阵列内除末端洗涤槽以外的洗涤槽为以自循环槽液清洗工件的洗涤槽，清洗阵列末端洗涤槽设有纯净水清洗装置;由于设置多个以循环泵驱动槽液对工件进行清洗的洗涤槽，可以在提升洗涤液内可回收成分浓度的同时，强化工件的清洗效果来减少最后一个洗涤槽的纯净水用量，使得外部纯净水加入量能与电铸槽、清洗阵列内液体消耗量保持同步，当电铸过程的水分蒸发使电铸槽液位下降时，能使用清洗阵列内的洗涤液来补充电铸槽内液体，使得电铸槽内槽液浓度稳定。
本实用新型由于以洗涤液来补充生产工序内的液体，可以达到减排或免排镍电铸废水的效果，即有益于环保，也降低了生产成本。
