申请日2016.03.30
公开(公告)日2017.01.04
IPC分类号C02F9/04; C02F103/06
摘要
本实用新型公开了一种小型化城镇垃圾填埋渗滤液处理系统;其特征在于：包括滤液收集池、滤液原水池、絮凝搅拌池、除氨氮气浮池、石英过滤器、超滤膜装置、消毒池以及控制柜;所述滤液原水池的上部设有补水口，补水口处对应设有过滤网;滤液原水池的内部还设有水位监测装置，水位监测装置与控制柜连接;滤液收集池通过管道连通滤液原水池上部的补水口，并在该管道上设有补水电泵;本实用新型经过改进，占地面积小、规模灵活、结构设计合理、利用效率高、运行费用降低，适用于城镇垃圾滤液的处理领域。

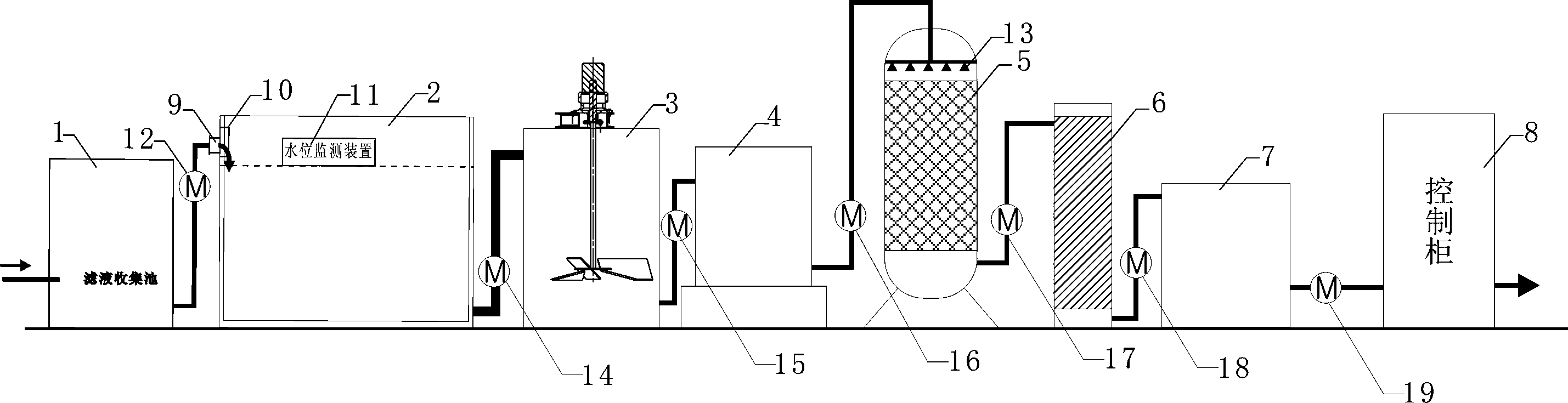

摘要附图
权利要求书
1.一种小型化城镇垃圾填埋渗滤液处理系统，其特征在于：包括滤液收集池(1)、滤液原水池(2)、絮凝搅拌池(3)、除氨氮气浮池(4)、石英过滤器(5)、超滤膜装置(6)、消毒池(7)以及控制柜(8);所述滤液原水池(2)的上部设有补水口(9)，补水口(9)处对应设有过滤网(10);滤液原水池(2)的内部还设有水位监测装置(11)，水位监测装置(11)与控制柜(8)连接;滤液收集池(1)通过管道连通滤液原水池(2)上部的补水口(9)，并在该管道上设有补水电泵(12);
所述絮凝搅拌池(3)的出口与所述除氨氮气浮池(4)入口连接，除氨氮气浮池(4)的出口与石英过滤器(5)顶部的入口端连接，石英过滤器(5)的出口与超滤膜装置(6)入口连接，所述超滤膜装置(6)的出口与消毒池(7)的入口连接，
所述滤液原水池(2)的输出管道上设置电泵A(14)
所述絮凝搅拌池(3)的输出管道上设置电泵B(15)
所述除氨氮气浮池(4)的输出管道上设置电泵C(16)
所述石英过滤器(5)的输出管道上设置电泵D(17)
所述超滤膜装置(6)的输出管道上设置电泵E(18)
所述消毒池(7)的输出管道上设置电泵F(19)。
说明书
小型化城镇垃圾填埋渗滤液处理系统
技术领域
本实用新型涉及一种垃圾填埋渗滤液处理领域，尤其是一种小型化城镇垃圾填埋渗滤液处理系统。
背景技术
当前我国年产生活垃圾1.5亿多吨，几乎所有的县级城市和大的建制镇都建了垃圾填埋场，垃圾填埋过程中会分解产生大量的垃圾渗滤液，垃圾渗滤液成分复杂，含有较高浓度的“致癌、致畸”化合物，对环境和人体的危害极大，垃圾渗滤液色度高，含有多种重金属，很难处理，已严重影响了我国垃圾处理事业的发展。
实用新型内容
本实用新型的目的在于克服现有技术的不足，在此提供小型化城镇垃圾填埋渗滤液处理系统;本实用新型经过改进，占地面积小、规模灵活、结构设计合理、利用效率高、运行费用降低，适用于城镇垃圾滤液的处理领域。
本实用新型是这样实现的，构造一种小型化城镇垃圾填埋渗滤液处理系统，其特征在于：包括滤液收集池、滤液原水池、絮凝搅拌池、除氨氮气浮池、石英过滤器、超滤膜装置、消毒池以及控制柜;所述滤液原水池的上部设有补水口，补水口处对应设有过滤网;滤液原水池的内部还设有水位监测装置，水位监测装置与控制柜连接;滤液收集池通过管道连通滤液原水池上部的补水口，并在该管道上设有补水电泵;
所述絮凝搅拌池的出口与所述除氨氮气浮池入口连接，除氨氮气浮池的出口与石英过滤器顶部的入口端连接，石英过滤器的出口与超滤膜装置入口连接，所述超滤膜装置的出口与消毒池的入口连接;
所述滤液原水池的输出管道上设置电泵A;
所述絮凝搅拌池的输出管道上设置电泵B;
所述除氨氮气浮池的输出管道上设置电泵C;
所述石英过滤器的输出管道上设置电泵D;
所述超滤膜装置的输出管道上设置电泵E;
所述消毒池的输出管道上设置电泵F。
根据本实用新型所述小型化城镇垃圾填埋渗滤液处理系统，其特征在于：石英过滤器的内部设置有喷嘴;所述除氨氮气浮池的出口通过管道与石英过滤器顶部的喷嘴连接。
本实用新型的优点在于：本实用新型经过改进，占地面积小，操作维护管理简便;规模灵活，结构设计合理，利用效率高，运行费用降低，广泛用于垃圾滤液的处理领域;能够尽可能地提高了处理效果，以达到污水处理的排放标准。整个工艺具有流程简单、管理方便、基建投资省、运行费用较低、处理效 果好及设备国产化程度高等优点。
