申请日2016.04.07
公开(公告)日2016.09.07
IPC分类号B60P3/00; C02F1/40
摘要

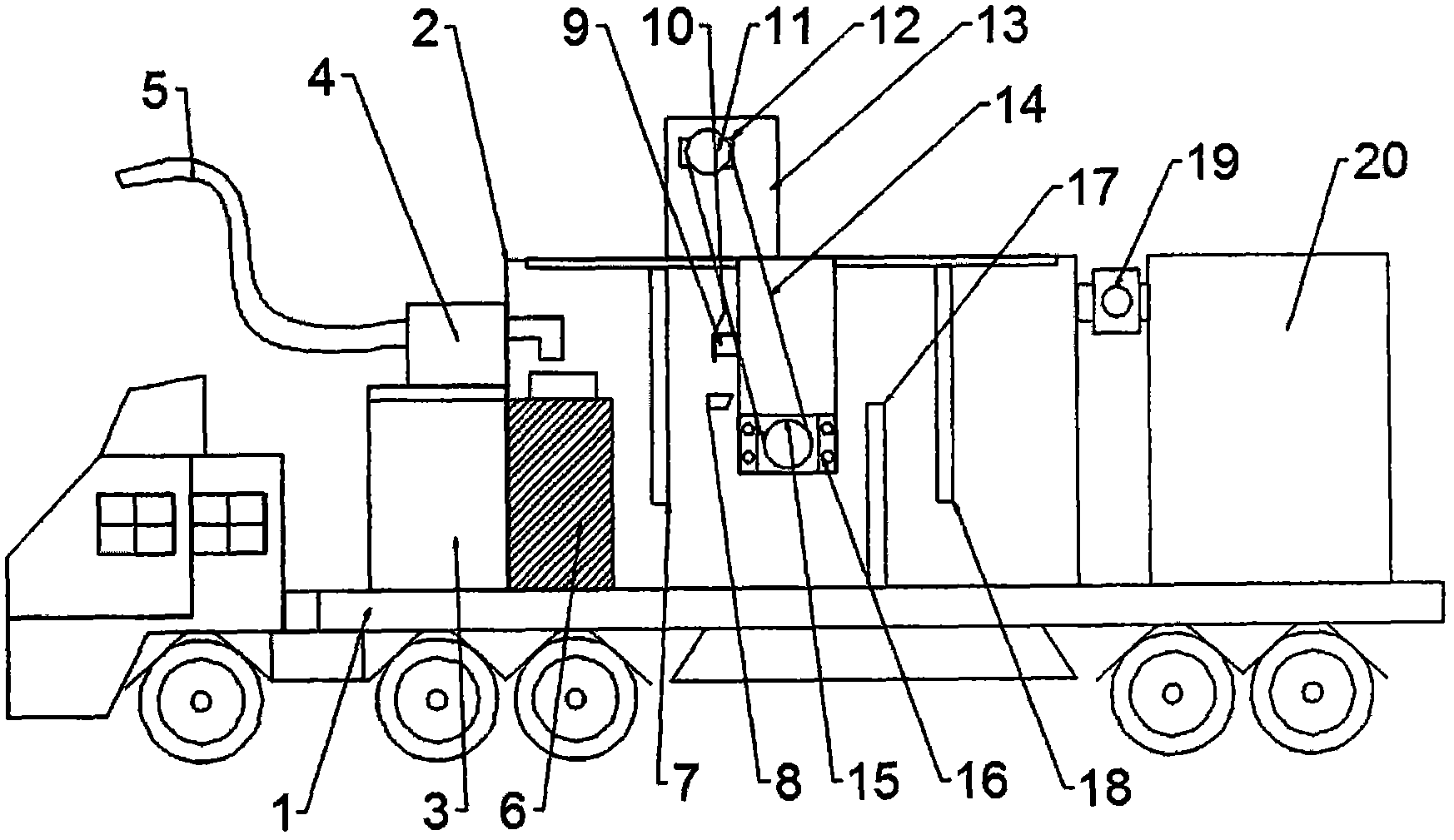

本实用新型公开了一种移动污水处理车，包括平板车车体、除油箱、发电机、抽吸泵、抽吸管以及贮存罐;除油箱、发电机以及贮存罐均设置在平板车车体上;所述除油箱的一端的侧壁上开设有污水进口，另一端的侧壁上开设有排水口，除油箱的污水进口与抽吸管连接，在抽吸管的管路上设置抽吸泵，除油箱的排水口通过排污泵及连接管路与贮存罐连接;本实用新型非常适用于城市或乡镇餐饮污水的即时回收处理，流动站式的设计配合实时的油水分离装置，使得餐饮含油废水做到实时回收，既避免了乱排放、增加污染的情况，更减少了不法人员提炼地沟油的情况。
权利要求书
1.一种移动污水处理车，其特征在于，包括平板车车体、除油箱、发电机、抽吸泵、抽吸管以及贮存罐;除油箱、发电机以及贮存罐均设置在平板车车体上;所述除油箱的一端的侧壁上开设有污水进口，另一端的侧壁上开设有排水口，除油箱的污水进口与抽吸管连接，在抽吸管的管路上设置抽吸泵，除油箱的排水口通过排污泵及连接管路与贮存罐连接;除油箱内靠近污水进口的一端的顶部垂直设置有第一隔油板，在污水进口的下方设置具有起吊钩的过滤框，过滤框对应除油箱的顶端设置有仓门;除油箱内靠近排水口一端的顶部垂直设置第二隔油板，第一隔油板、第二隔油板距除油箱底部设有间距，在第一隔油板、第二隔油板及除油箱外顶部之间设置有除油装置，所述除油装置包括下传动轮、上传动轮、导油钢带、驱动电机、刮油板和导油槽，所述下传动轮设置在除油箱内的第一隔油板与第二隔油板之间，上传动轮设置在除油箱外的顶部上，下传动轮与上传动轮通过导油钢带连接，驱动电机与上传动轮传动连接。
2.根据权利要求1所述的一种移动污水处理车，其特征在于，所述除油箱的底部垂直设置有挡水板，挡水板位于第一隔油板与第二隔油板之间，挡水板距除油箱顶部设有间距。
3.根据权利要求1所述的一种移动污水处理车，其特征在于，下传动轮通过下传动轮固定装置固定在除油箱内，下传动轮固定装置包括下传动轮固定座以及下传动轮固定板，所述下传动轮固定板的上端固定在除油箱内顶部，下传动轮固定座安装在下传动轮固定板的下部，所述下传动轮安装在下传动轮固定座上。
4.根据权利要求1所述的一种移动污水处理车，其特征在于，上传动轮通过上传动轮固定装置固定在除油箱外顶部，所述上传动轮固定装置包括上传动轮固定座，上传动轮固定板，所述下传动轮固定板的下端固定在除油箱外顶部，所述上传动轮固定座安装在上传动轮固定板的上部，所述上传动轮安装在上传动轮固定座上;刮油板通过刮油板固定座固定在下传动轮固定板上。
说明书
一种移动污水处理车
技术领域
本实用新型涉及生活污水处理技术领域，具体为一种移动污水处理车。
背景技术
餐厨污水带有废弃物，油脂等物质，易腐烂，散发恶臭，其性状和气味都会对环境卫生造成恶劣影响，且容易滋长病原微生物、霉菌毒素等有害物质。餐厨污水未经处理就排放到外界，会带来以下问题：1、会造成地下水的严重污染，餐饮污水含脂肪类及植物油居多，当污水排放到水域后，漂浮于水面的油影响空气和水界面的氧交换，分散于水中的油可被微生物氧化分解，故油类不仅降低复氧速率，而且消耗水中的溶解氧，导致微生物中的厌氧菌群逐渐处于优势。由于厌氧菌群消化有机物不能够完全彻底，产生了许多带有恶臭的中间产物，这些物质遇到铁又能产生黑色的硫化铁沉淀。如果这种情况不加以有效的制止，在很短的时间自然水体水质就会变黑变臭，变成死水，既严重影响自然景观，降低水体附近居民的生活质量，又破坏自然水体的生态平衡，降低了水资。2、当餐饮业污水直接排入城市污水管网后，污水中的大量油脂和残渣极易粘附在下水管道壁上和沉积的大颗粒悬浮、泥。
实用新型内容
本实用新型的目的在于提供一种移动污水处理车，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种移动污水处理车，包括平板车车体、除油箱、发电机、抽吸泵、抽吸管以及贮存罐;除油箱、发电机以及贮存罐均设置在平板车车体上;所述除油箱的一端的侧壁上开设有污水进口，另一端的侧壁上开设有排水口，除油箱的污水进口与抽吸管连接，在抽吸管的管路上设置抽吸泵，除油箱的排水口通过排污泵及连接管路与贮存罐连接;除油箱内靠近污水进口的一端的顶部垂直设置有第一隔油板，在污水进口的下方设置具有起吊钩的过滤框，过滤框对应除油箱的顶端设置有仓门;除油箱内靠近排水口一端的顶部垂直设置第二隔油板，第一隔油板、第二隔油板距除油箱底部设有间距，在第一隔油板、第二隔油板及除油箱外顶部之间设置有除油装置，所述除油装置包括下传动轮、上传动轮、导油钢带、驱动电机、刮油板和导油槽，所述下传动轮设置在除油箱内的第一隔油板与第二隔油板之间，上传动轮设置在除油箱外的顶部上，下传动轮与上传动轮通过导油钢带连接，驱动电机与上传动轮传动连接。
作为本实用新型更进一步的技术方案，所述除油箱的底部垂直设置有挡水板，挡水板位于第一隔油板与第二隔油板之间，挡水板距除油箱顶部设有间距。
作为本实用新型更进一步的技术方案，下传动轮通过下传动轮固定装置固定在除油箱内，下传动轮固定装置包括下传动轮固定座以及下传动轮固定板，所述下传动轮固定板的上端固定在除油箱内顶部，下传动轮固定座安装在下传动轮固定板的下部，所述下传动轮安装在下传动轮固定座上。
作为本实用新型更进一步的技术方案，上传动轮通过上传动轮固定装置固定在除油箱外顶部，所述上传动轮固定装置包括上传动轮固定座，上传动轮固定板，所述下传动轮固定板的下端固定在除油箱外顶部，所述上传动轮固定座安装在上传动轮固定板的上部，所述上传动轮安装在上传动轮固定座上;刮油板通过刮油板固定座固定在下传动轮固定板上。
与现有技术相比，本实用新型非常适用于城市或乡镇餐饮污水的即时回收处理，流动站式的设计配合实时的油水分离装置，使得餐饮含油废水做到实时回收，既避免了乱排放、增加污染的情况，更减少了不法人员提炼地沟油的情况。
