申请日2015.12.04
公开(公告)日2016.06.08
IPC分类号C02F3/30
摘要
一种污水处理氧化沟，包括内设缺氧区、厌氧区、设有微孔曝气器组的好氧区及固液分离区的氧化沟、穿孔管和冲洗管，所述穿孔管每根间隔1米-2米均布于主沟底部两侧及中间，各穿孔管之间相互连通，穿孔管4距离主沟底部15-60cm，穿孔管相对主沟底部的一面设有出水孔;冲洗管的一端与穿孔管连接，另一端与进水管连接。本实用新型的有益效果是：由于沟底长期会堆积大量污泥，自动PLC间歇性控制，每12小时开启5-10分钟，通过穿孔管的出水孔向沟底冲水，将沟底的污泥搅动起来，使污水处理更加彻底。

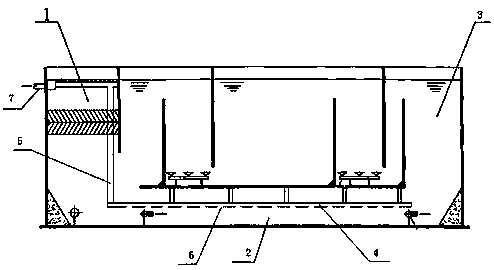

摘要附图
权利要求书
1.一种污水处理氧化沟，包括内设缺氧区、厌氧区、设有微孔曝气器组的好氧区及固液分离区的氧化沟，其特征在于：它还包括穿孔管和冲洗管，所述穿孔管每根间隔1米-2米均布于主沟底部两侧及中间，各穿孔管之间相互连通，穿孔管(4)距离主沟底部15-60cm，穿孔管相对主沟底部的一面设有出水孔;冲洗管的一端与穿孔管连接，另一端与进水管连接。
说明书
污水处理氧化沟
技术领域
本实用新型涉及污水处理设施，特别涉及一种污水处理氧化沟。
背景技术
专利号为200810053029.0，深沟型气升推流立体循环式倒置A2O整体合建氧化沟，虽然创造出良好的缺氧环境、厌氧环境、好氧环境、固液分离环境，保证良好的出水水质尤其是脱氮除磷效果的前提下，达到减少占地、减少设备、简化操作、降低运行成本的效果。但是，在装置底部存在沉泥问题。
发明内容
本实用新型的目的在于克服上述的缺陷，提供一种污水处理氧化沟，保证良好的出水水质尤其是脱氮除磷效果的前提下，在装置底部不沉泥。
本实用新型的目的是通过以下技术方案实现的：一种污水处理氧化沟，包括内设缺氧区、厌氧区、设有微孔曝气器组的好氧区及固液分离区的氧化沟，其特征在于：它还包括穿孔管和冲洗管，所述穿孔管每根间隔1米-2米均布于主沟底部两侧及中间，各穿孔管之间相互连通，穿孔管4距离主沟底部15-60cm，穿孔管相对主沟底部的一面设有出水孔;冲洗管的一端与穿孔管连接，另一端与进水管连接。
本实用新型的有益效果是：由于沟底长期会堆积大量污泥，自动PLC间歇性控制，每12小时开启5-10分钟，通过穿孔管的出水孔向沟底冲水，将沟底的污泥搅动起来，使污水处理更加彻底。
