申请日2015.12.04
公开(公告)日2016.06.22
IPC分类号C02F9/02; C02F9/08
摘要
本实用新型公开了一种酒店专用的污水处理设备，包括带有箱盖的箱体，箱体内沿垂直方向依序设置有第一隔板、第二隔板及过滤芯，箱体一个侧壁的底部设置有活动门且该侧壁与第一隔板形成的密闭腔体为固液分离区，第一隔板与第二隔板形成的密闭腔体为油水分离区，第二隔板与箱体的另一个侧壁形成的密闭腔体为污水净化区;固液分离区内由上往下依次倾斜设置有滤孔逐渐减小的第一过滤板、第二过滤板、第三过滤板及第四过滤板;油水分离内设置有搅拌棒，第二隔板上设置有排油管接口和排水管接口，排油管接口的位置高于排水管接口;污水净化区内设置有过滤芯。本实用新型处理效果好且结构紧凑、体积较小，尤其适用于酒店污水处理中使用。

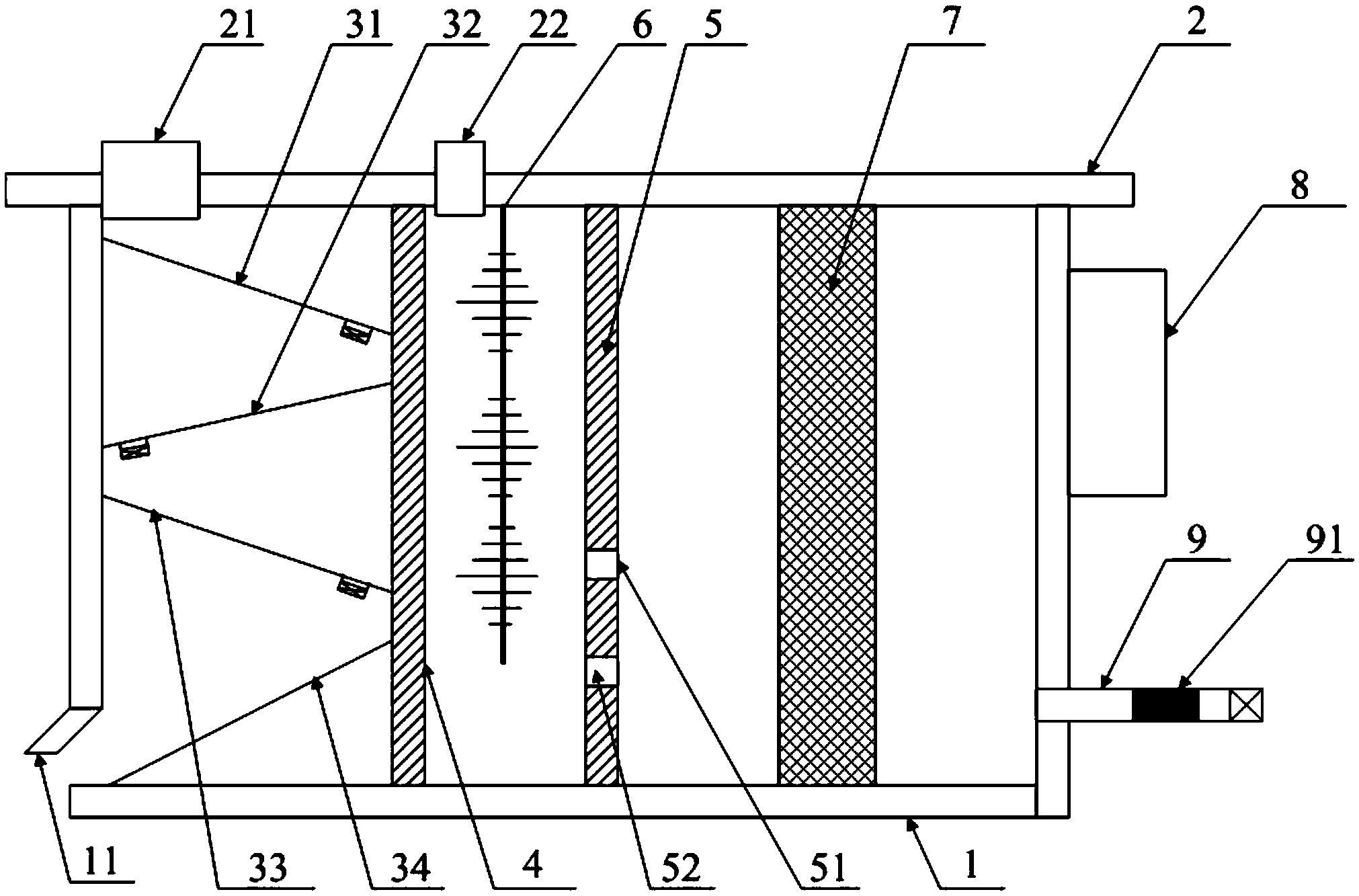

摘要附图
权利要求书
1.一种酒店专用的污水处理设备，其特征在于，包括带有箱盖(2)的箱体(1)，箱盖(2)上设置有污水进口(21)和试剂投入口(22)，箱体(1)内沿垂直方向依序设置有插入式的第一隔板(4)、第二隔板(5)及过滤芯(7)，箱体(1)一个侧壁的底部设置有活动门(11)且该侧壁与第一隔板(4)形成的密闭腔体为固液分离区，第一隔板(4)与第二隔板(5)形成的密闭腔体为油水分离区，第二隔板(5)与箱体(1)的另一个侧壁形成的密闭腔体为污水净化区且该侧壁上连接有清水管(9);
所述固液分离区内由上往下依次倾斜设置有滤孔逐渐减小且一端与箱体(1)侧壁相抵、另一端与第一隔板(4)相抵的第一过滤板(31)、第二过滤板(32)、第三过滤板(33)及第四过滤板(34)，第一过滤板(31)与第二过滤板(32)相对于水平面对称，第三过滤板(33)与第一过滤板(31)平行，第四过滤板(34)的底端与活动门(11)相抵，第一过滤板(31)、第二过滤板(32)、第三过滤板(33)的底部均设置有排污口;
所述油水分离内设置有搅拌棒(6)，第二隔板(5)上设置有排油管接口(51)和排水管接口(52)，排油管接口(51)的位置高于排水管接口(52);
所述污水净化区内设置有过滤芯(7)，所述过滤芯(7)从左往右依序设置有粗滤层、精滤层、纤维层、颗粒活性炭层和膜层。
2.根据权利要求1所述的一种酒店专用的污水处理设备，其特征在于：第一过滤板(31)与水平面的夹角为30°-45°。
3.根据权利要求1所述的一种酒店专用的污水处理设备，其特征在于：还包括电控柜(8)，电控柜(8)包括控制面板和物联网终端，箱体(1)由透明可视材料制成。
4.根据权利要求1所述的一种酒店专用的污水处理设备，其特征在于：清水管(9)内设置有紫外线杀菌器(91)，清水管(9)的出口设置有电磁阀，各个所述排污口均设置有电磁阀，各个所述排污口的电磁阀及清水管(9)出口的电磁阀均分别与电控柜(8)连接。
5.根据权利要求1-4任一项所述的一种酒店专用的污水处理设备，其特征在于：所述精滤层为织物介质，所述纤维层为人工合成纤维。
说明书
一种酒店专用的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是指一种酒店专用的污水处理设备。
背景技术
在日常生活中，各类酒店的运营中会产生大量的污水，特别是其餐厅及厨房中由于洗菜、洗餐具而产生大量含油及食物残渣的污水，这些污水大部分是不加以任何处理直接排放或者只是将其中大块固形残渣简单地分离一下就排放，这些排放方式可能导致污水中带有许多小的食物残渣和油污，造成下水道堵塞、产生腐败味道并滋生苍蝇，如此不但给酒店环境带来负面影响，还给公共处理设施带来压力。现有技术中，经常采用流程繁琐、体积庞大的生化处理装置，不仅能耗大，而且外形不美观、占地较多，在酒店中使用非常不方便，因而很难推广。如何设计一种结构紧凑、体积较小且能有效处理酒店污水的污水处理设备，是目前需要解决的问题。
实用新型内容
为解决以上现有技术的不足，本实用新型提供一种酒店专用的污水处理设备，解决现有技术中的上述问题。
本实用新型的技术方案是这样实现的：
一种酒店专用的污水处理设备，包括带有箱盖的箱体，箱盖上设置有污水进口和试剂投入口，箱体内沿垂直方向依序设置有插入式的第一隔板、第二隔板及过滤芯，箱体一个侧壁的底部设置有活动门且该侧壁与第一隔板形成的密闭腔体为固液分离区，第一隔板与第二隔板形成的密闭腔体为油水分离区，第二隔板与箱体的另一个侧壁形成的密闭腔体为污水净化区且该侧壁上连接有清水管;
固液分离区内由上往下依次倾斜设置有滤孔逐渐减小且一端与箱体侧壁相抵、另一端与第一隔板相抵的第一过滤板、第二过滤板、第三过滤板及第四过滤板，第一过滤板与第二过滤板相对于水平面对称，第三过滤板与第一过滤板平行，第四过滤板的底端与活动门相抵，第一过滤板、第二过滤板、第三过滤板的底部均设置有排污口;
油水分离内设置有搅拌棒，第二隔板上设置有排油管接口和排水管接口，排油管接口的位置高于排水管接口;
污水净化区内设置有过滤芯，过滤芯从左往右依序设置有粗滤层、精滤层、纤维层、颗粒活性炭层和膜层。
优选的，第一过滤板与水平面的夹角为30°-45°。
进一步优选的，还包括电控柜，电控柜包括控制面板和物联网终端，箱体由透明可视材料制成。
更为优选的，清水管内设置有紫外线杀菌器，清水管的出口设置有电磁阀，各个排污口均设有电磁阀，各个排污口的电磁阀及清水管出口的电磁阀均分别与电控柜连接。
最为优选的，精滤层为织物介质，纤维层为人工合成纤维。
与现有技术相比，本实用新型结构紧凑、体积较小、处理效果显著，尤其适合在酒店中推广应用
