申请日2015.12.04
公开(公告)日2016.09.14
IPC分类号C02F11/14
摘要
本实用新型涉及一种用石灰改性脱水污泥的石灰投加系统，在料仓安装架上固定安装的石灰料仓，在调理池的顶部通过固定架固定有称重料仓，在称重料仓上设有计量称，石灰料仓的出料口位置低于称重料仓的进料口位置，在石灰料仓的出料口与称重料仓的进料口之间通过第一螺旋输送机相连，在调理池的顶部固定有呈水平设置的第二螺旋输送机，第二螺旋输送机的进料口位于称重料仓出料口的下方，第二螺旋输送机的出料口对应调理池，称重料仓出料口与第二螺旋输送机的进料口相连。本实用新型自动化程度高、操作保养简单、人工成本低;加料量可根据工艺的需求任意调整，计量准确。

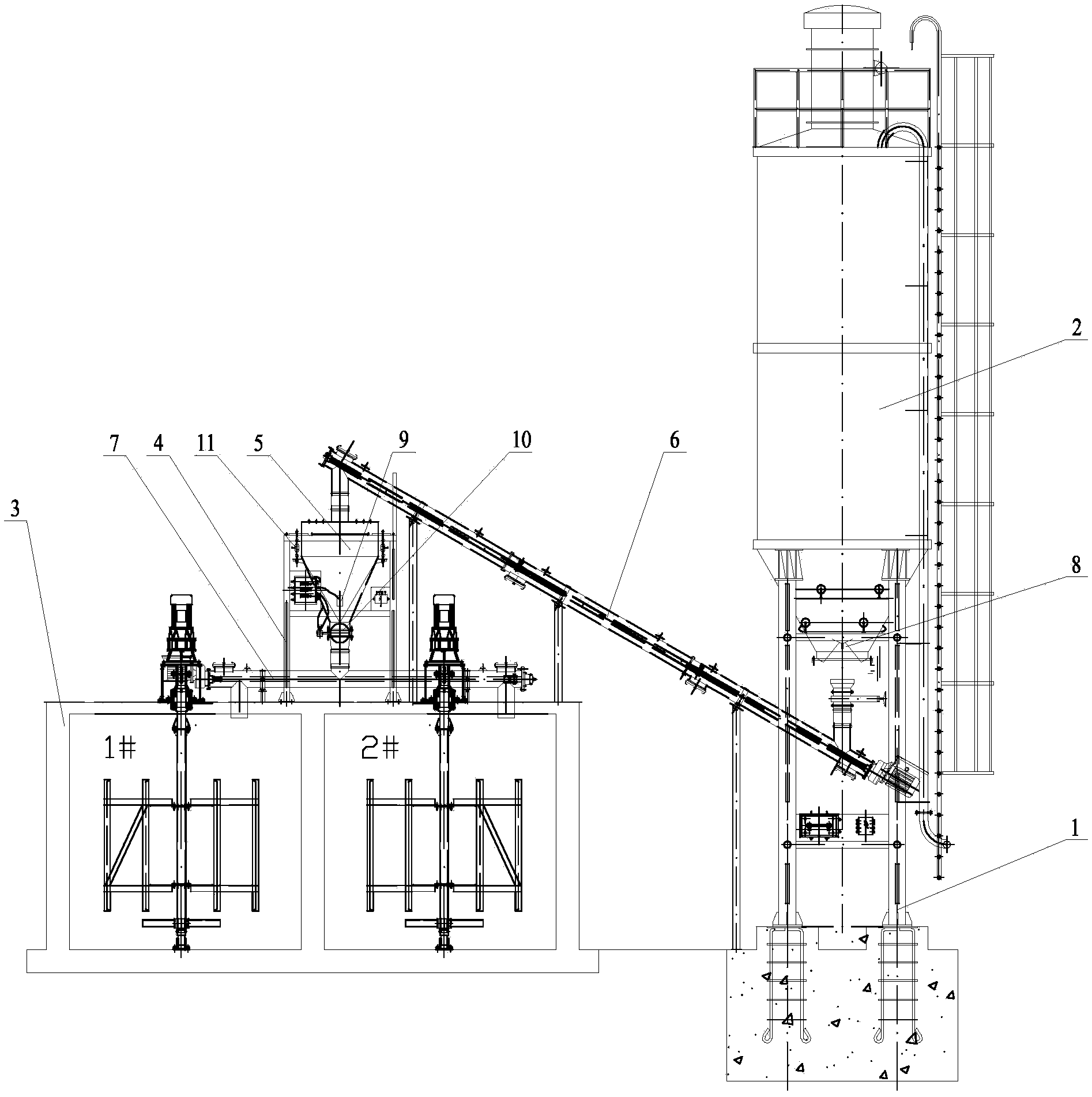

摘要附图
权利要求书
1.一种用石灰改性脱水污泥的石灰投加系统，其特征是：在料仓安装架(1)上固定安装的石灰料仓(2)，在调理池(3)的顶部通过固定架(4)固定有称重料仓(5)，在称重料仓(5)上设有计量称(11)，石灰料仓(2)的出料口位置低于称重料仓(5)的进料口位置，在石灰料仓(2)的出料口与称重料仓(5)的进料口之间通过第一螺旋输送机(6)相连，在调理池(3)的顶部固定有呈水平设置的第二螺旋输送机(7)，第二螺旋输送机(7)的进料口位于称重料仓(5)出料口的下方，第二螺旋输送机(7)的出料口对应调理池(3)，称重料仓(5)出料口与第二螺旋输送机(7)的进料口相连。
2.如权利要求1所述的用石灰改性脱水污泥的石灰投加系统，其特征是：在石灰料仓(2)的出料口位置固定有振动给料器(8)。
3.如权利要求1所述的用石灰改性脱水污泥的石灰投加系统，其特征是：在称重料仓(5)的出料口上方位置固定有仓壁振动器(9)，在称重料仓(5)的出料口内固定有气动卸料阀(10)。
4.如权利要求1所述的用石灰改性脱水污泥的石灰投加系统，其特征是：所述石灰料仓(2)的出料口与第一螺旋输送机(6)的进料口之间采用防水帆布布套与强力卡箍进行连接。
说明书
用石灰改性脱水污泥的石灰投加系统
技术领域
本实用新型涉及一种污泥处理过程中的药粉投加系统，本实用新型尤其是涉及一种用石灰改性脱水污泥的石灰投加系统。
背景技术
目前，市政或工业污水产生的污泥通过板框压滤机脱水前必须要添加石灰，使得污泥进入调理阶段，而一般石灰投加采用袋装人工投加，人工投加成本高，且投加时石灰会到处发散，发散的石灰对投加工人的呼吸系统有损害，而且也不利于环保要求。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种计量投加精度高、密封可靠、环保且使用寿命长的用石灰改性脱水污泥的石灰投加系统。
按照本实用新型提供的技术方案，所述用石灰改性脱水污泥的石灰投加系统，在料仓安装架上固定安装的石灰料仓，在调理池的顶部通过固定架固定有称重料仓，在称重料仓上设有计量称，石灰料仓的出料口位置低于称重料仓的进料口位置，在石灰料仓的出料口与称重料仓的进料口之间通过第一螺旋输送机相连，在调理池的顶部固定有呈水平设置的第二螺旋输送机，第二螺旋输送机的进料口位于称重料仓出料口的下方，第二螺旋输送机的出料口对应调理池，称重料仓出料口与第二螺旋输送机的进料口相连。
在石灰料仓的出料口位置固定有振动给料器。
在称重料仓的出料口上方位置固定有仓壁振动器，在称重料仓的出料口内固定有气动卸料阀。
所述石灰料仓的出料口与第一螺旋输送机的进料口之间采用防水帆布布套与强力卡箍进行连接。
本实用新型自动化程度高、操作保养简单、人工成本低;加料量可根据工艺的需求任意调整，计量准确。
