申请日2015.08.27
公开(公告)日2015.11.11
IPC分类号B01D33/04; B01D33/056
摘要
本发明公开了一种滤布张紧度调节装置及带式污泥脱水机，属于工程机械技术领域，解决了现有的带式污泥脱水机调节滤布张紧度不方便、不准确，工人的劳动强度大的技术问题，本发明一种滤布张紧度调节装置，包括安装板、与安装板滑动连接的滑块以及驱动滑块滑动的驱动装置，滑块上设有与带式污泥脱水机上的辊筒配合的轴承，安装板上设有刻度面，滑块沿刻度面滑动。
权利要求书
1.一种滤布张紧度调节装置，其特征在于：包括安装板、与安装板滑动连接的 滑块以及驱动滑块滑动的驱动装置，滑块上设有与带式污泥脱水机上的辊筒配 合的轴承，安装板上设有刻度面，滑块沿刻度面滑动。
2.根据权利要求1所述的一种滤布张紧度调节装置，其特征在于：所述安装板 上设有定位孔，所述驱动装置穿过定位孔驱动滑块滑动。
3.根据权利要求2所述的一种滤布张紧度调节装置，其特征在于：所述驱动装 置为气缸或液压缸，所述滑块上设有与定位孔同心设置的通孔，气缸或液压缸 的活塞杆依次穿过定位孔和通孔与滑块相连。
4.根据权利要求2所述的一种滤布张紧度调节装置，其特征在于：所述驱动装 置为螺杆，滑块上设有与定位孔同心设置的螺孔，螺杆穿过定位孔与螺孔螺纹 连接。
5.根据权利要求1所述的一种滤布张紧度调节装置，其特征在于：所述安装板 包括两块固定板和分别设在两块固定板上的滑条，所述滑块设在两块固定板之 间，滑块上设有两个滑槽，两根滑条分别与两个滑槽滑动配合。
6.根据权利要求5所述的一种滤布张紧度调节装置，其特征在于：所述刻度面 设在固定板或滑条的外表面上。
7.带式污泥脱水机，包括机架和设在机架上的多根辊筒，所述机架上设有多个 滤布张紧度调节装置，其特征在于：所述滤布张紧度调节装置为权利要求1-6 任意一项所述的滤布张紧度调节装置，辊筒的两端分别与滤布张紧度调节装置 上的轴承配合。
说明书
一种滤布张紧度调节装置及带式污泥脱水机
技术领域
本发明涉及一种滤布张紧度调节装置及带式污泥脱水机。
技术背景
带式污泥脱水机由上下两条张紧的滤布夹带着污泥层，从一连串有规律排 列的辊筒中呈S形经过，依靠滤布本身的张力形成对污泥层的压榨和剪切力，把 污泥层中的毛细水挤压出来，从而实现污泥脱水。
带式污泥脱水机在实际运行过程中，需要根据污泥的特性调整滤布的张紧 度，使滤布对不同特性的污泥保持良好的脱水效果，另外，由于运行环境恶劣， 滤布位于辊筒两端的部分的张紧度会出现不一致的情况，也需要对滤布的张紧 度进行相应的调整使滤布位于辊筒两端的部分的张紧度保持一致，而现有的带 式污泥脱水机需要工人每隔一定时间用卡尺确定滤布的张紧度，再通过移动辊 筒转轴来进行滤布的张紧度的调节，采用这样的方式调节滤布张紧度十分不方 便，也不准确，工人的劳动强度很大。
发明内容
本发明所要解决的技术问题就是提供一种滤布张紧度调节装置，解决现有 的带式污泥脱水机调节滤布张紧度不方便、不准确，工人的劳动强度大的技术 问题。
为解决上述技术问题，本发明采用如下技术方案：

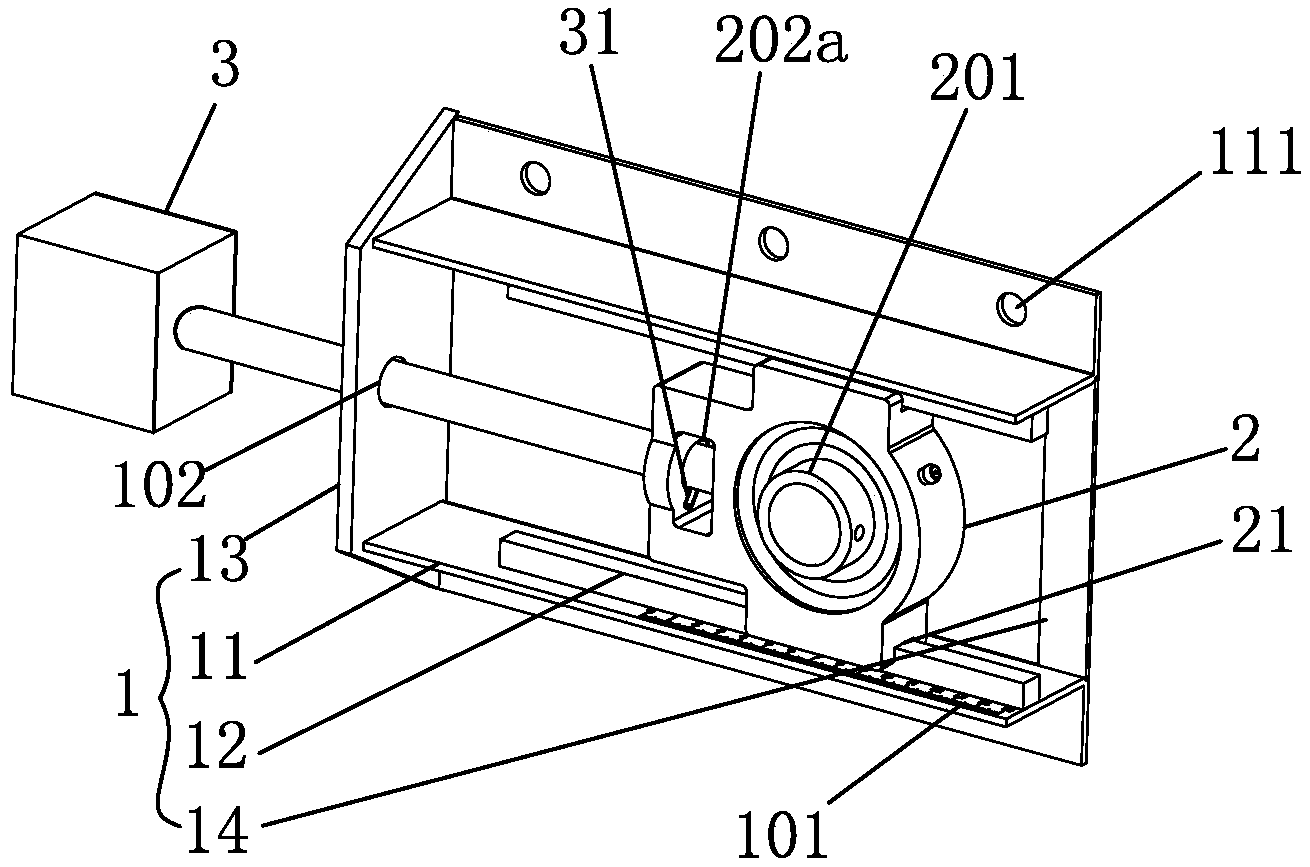

一种滤布张紧度调节装置，包括安装板、与安装板滑动连接的滑块以及驱 动滑块滑动的驱动装置，滑块上设有与带式污泥脱水机上的辊筒配合的轴承， 安装板上设有刻度面，滑块沿刻度面滑动。
进一步的，所述安装板上设有定位孔，所述驱动装置穿过定位孔驱动滑块 滑动。
进一步的，所述驱动装置为气缸或液压缸，所述滑块上设有与定位孔同心 设置的通孔，气缸或液压缸的活塞杆依次穿过定位孔和通孔与滑块相连。
进一步的，所述驱动装置为螺杆滑块上设有与定位孔同心设置的螺孔，螺 杆穿过定位孔与螺孔螺纹连接。
进一步的，所述安装板包括两块固定板和分别设在两块固定板上的滑条， 所述滑块设在两块固定板之间，滑块上设有两个滑槽，两根滑条分别与两个滑 槽滑动配合。
进一步的，所述刻度面设在固定板或滑条的外表面上。
本发明还提出了一种带式污泥脱水机，包括机架和设在机架上的多根辊筒， 所述机架上设有多个滤布张紧度调节装置，所述滤布张紧度调节装置为上述任 意一项技术方案所述的滤布张紧度调节装置，辊筒的两端分别与滤布张紧度调 节装置上的轴承配合。
本发明的有益效果为：
1、通过在滑块上设置与带式污泥脱水机上的辊筒配合的轴承，以滑块和安 装板滑动的形式控制辊筒的位置实现滤布张紧度的调节，调节更加轻松，能够 减轻工人的劳动强度;
2、通过在安装板上设置刻度面，滑块在滑动时，能够直接读出滑块的位移 值，工人在调节滤布张紧度时不再需要通过卡尺测量来确定调节量，滤布张紧 度的调节更加准确和方便，另外，脱水机也不再需要频繁地通过工人用卡尺确 定张紧度，进一步减轻工人的劳动强度。
