申请日2015.08.28
公开(公告)日2015.12.30
IPC分类号C02F3/28
摘要
本实用新型提供了一种厌氧反应器专用废水加热装置，其结构包括壳体、筒体及折流板;筒体横置于壳体内部，在壳体相对的两侧壁上分别开有与筒体的内腔相连通的进水口和出水口，通过进水口可使待加热的废水流入筒体内部;折流板置于筒体内部，且折流板沿筒体的轴向呈螺旋状前进结构;在壳体的上端开有与蒸汽源相接的蒸汽进口，在筒体的侧壁上开有若干均布的通孔，由蒸汽进口进入壳体内部的蒸汽可通过筒体侧壁的通孔进入筒体内部，并在筒体内部与沿折流板折流前进的废水混合实现对废水的加热。本实用新型结构简单，安装方便，加热过程中无噪音，无振动，且能保证汽、水混合均匀，热效率高，是厌氧反应器专用的废水加热装置。
权利要求书
1.一种厌氧反应器专用废水加热装置，其特征是，包括壳体、筒体及折流板;所述壳体和所述筒体均为中空的腔体结构，所述筒体横置于所述壳体内部，所述筒体的左端面与所述壳体的左侧壁相贴合，所述筒体的右端面与所述壳体的右侧壁相贴合;在所述壳体的左侧壁与所述筒体的左端面相贴合的部位开有进水口，通过所述进水口可使待加热的废水流入所述筒体内部，在所述壳体的右侧壁与所述筒体的右端面相贴合的部位开有出水口;所述折流板置于所述筒体内部，且所述折流板沿所述筒体的轴向呈螺旋状前进结构;在所述壳体的上端开有与蒸汽源相接的蒸汽进口，在所述筒体的侧壁上开有若干均匀分布的通孔，由所述蒸汽进口进入壳体内部的蒸汽可通过所述筒体侧壁的通孔进入筒体内部，并在所述筒体内部与沿折流板折流前进的废水混合实现对废水的加热。
2.根据权利要求1所述的厌氧反应器专用废水加热装置，其特征是，所述筒体呈圆柱形结构，且所述筒体的左端面和所述筒体的右端面均为敞口结构。
3.根据权利要求2所述的厌氧反应器专用废水加热装置，其特征是，所述壳体为横置的圆柱形结构，且所述壳体的轴心线与所述筒体的轴心线重合。
说明书
一种厌氧反应器专用废水加热装置
技术领域
本实用新型涉及废水厌氧处理技术领域，具体地说是一种厌氧反应器专用废水加热装置。
背景技术
目前，在废水(或称污水)处理工艺过程中基本都采用节能、可产生再生能源的厌氧处理工艺，特别是针对富含有机物的高浓度废水。厌氧处理技术是利用含甲烷菌的微生物将废水中的有机物转换为甲烷气体的处理工艺，此工艺具有运行成本低，无需外加碳源，能产生再生能源(沼气)等优点。
厌氧处理技术已广泛应用于化工、轻工等行业的有机废水处理领域，并取得了较好的效果。目前，以升流式厌氧污泥床反应器(UASB)为代表的二代厌氧反应器，以膨胀颗粒污泥床反应器(EGSB)、内循环厌氧反应器(IC)等为代表的三代高效厌氧反应器，均在实际工程中得到广泛应用。废水在厌氧反应器内与活性微生菌进行反应时多为中温(35℃左右)发酵。而在我国冬季一般很难保证厌氧反应器运行时所需温度，进而使反应效果不理想，沼气产量少，废水处理效果差。
为了解决冬季因气温较低而导致废水处理效果差的问题，常采用加热器对待处理的废水进行加热。目前，国内应用于食品、化工、制药、印染等工业废水处理工程中的加热器普遍采用间接式换热器进行废水的加热。这种间接加热设备普遍存在噪声大、震动剧烈、热效率低等不足，从而导致厌氧反应器温度控制不稳定，造成厌氧反应器处理废水效率降低，同时造成蒸汽浪费，使得运行费用升高。
实用新型内容
本实用新型的目的就是提供一种厌氧反应器专用废水加热装置，以解决现有的间接式换热器噪声大、震动剧烈、热效率低等不足的问题。

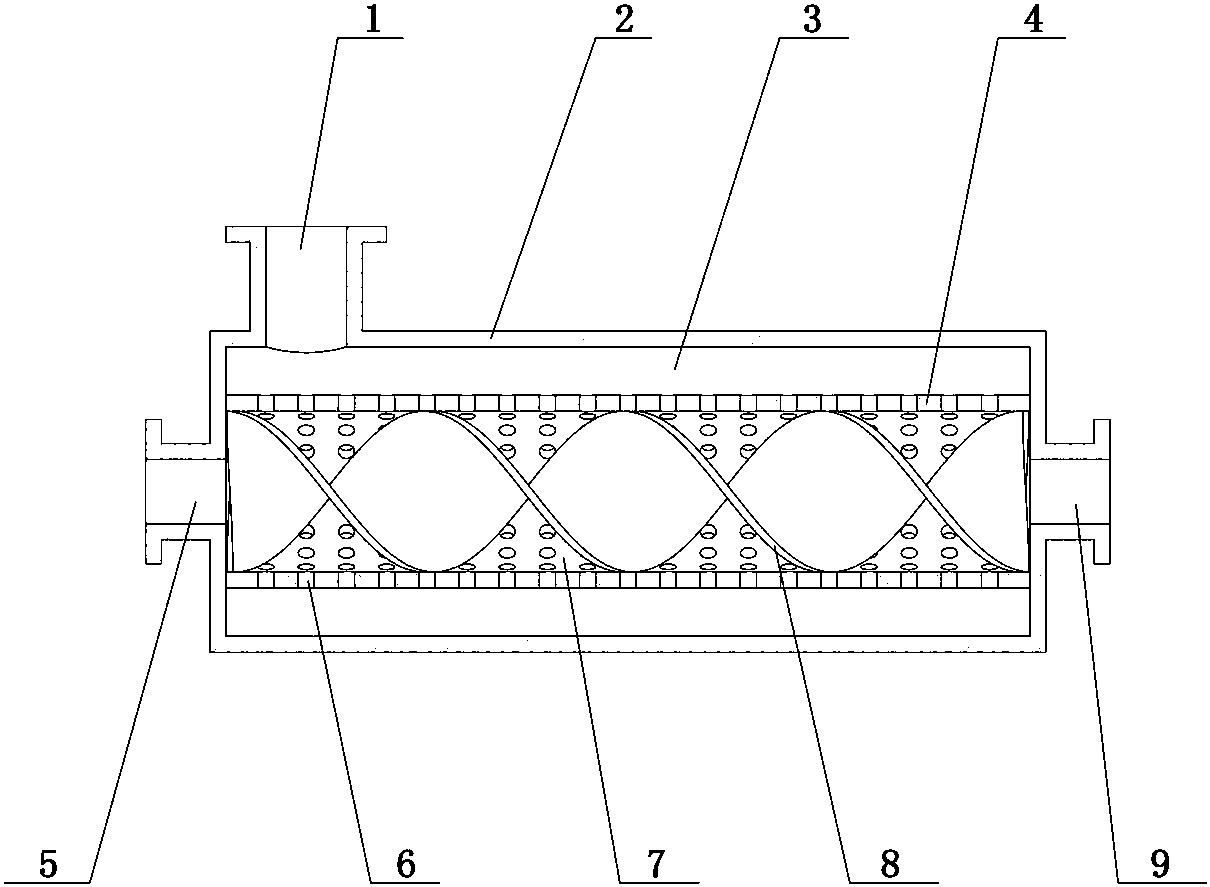

本实用新型是这样实现的：一种厌氧反应器专用废水加热装置，包括壳体、筒体及折流板;所述壳体和所述筒体均为中空的腔体结构，所述筒体横置于所述壳体内部，所述筒体的左端面与所述壳体的左侧壁相贴合，所述筒体的右端面与所述壳体的右侧壁相贴合;在所述壳体的左侧壁与所述筒体的左端面相贴合的部位开有进水口，通过所述进水口可使待加热的废水流入所述筒体内部，在所述壳体的右侧壁与所述筒体的右端面相贴合的部位开有出水口;所述折流板置于所述筒体内部，且所述折流板沿所述筒体的轴向呈螺旋状前进结构;在所述壳体的上端开有与蒸汽源相接的蒸汽进口，在所述筒体的侧壁上开有若干均匀分布的通孔，由所述蒸汽进口进入壳体内部的蒸汽可通过所述筒体侧壁的通孔进入筒体内部，并在所述筒体内部与沿折流板折流前进的废水混合实现对废水的加热。
所述筒体呈圆柱形结构，且所述筒体的左端面和所述筒体的右端面均为敞口结构。
所述壳体为横置的圆柱形结构，且所述壳体的轴心线与所述筒体的轴心线重合。
本实用新型是厌氧反应器专用的废水加热装置，其是在壳体内设置横置的筒体，在筒体内设置呈螺旋状结构的折流板，通过在壳体的侧壁开进水口和出水口，使待加热的废水经壳体侧壁的进水口流入筒体内，废水在筒体内沿折流板折流前进;在壳体上端开与蒸汽源相接的蒸汽进口，并在筒体侧壁开若干通孔，蒸汽自壳体上端的蒸汽进口进入壳体内部，并通过筒体侧壁的通孔进入筒体内部，蒸汽在筒体内部与废水混合，实现对废水的加热，加热后的废水仍然沿折流板折流前进，最终由壳体侧壁的出水口流出。由出水口流出的加热后的废水即可被输送至厌氧反应器以进行废水处理。
采用本实用新型对废水进行加热过程中，进入筒体内的蒸汽与筒体内的废水混合时，由于折流板的折流扰动作用，从而使得废水与蒸汽可充分混合，即：使汽、水混合均匀，保证了蒸汽的充分利用。经过充分混合加热后的废水从壳体侧壁的出水口流出进入厌氧反应器，从而实现了对厌氧反应器进水的加热升温。
本实用新型结构简单，安装方便，加热过程中无噪音，无振动，且能保证汽、水混合均匀，热效率高，是厌氧反应器专用的废水加热装置。
