申请日2015.09.24
公开(公告)日2016.06.01
IPC分类号B01D53/85; B01D53/96
摘要
本实用新型公开了一种微生物活性污泥喷淋式除臭设备，其包括微生物填料喷淋箱、储液水箱、臭气通入管、喷淋装置和微生物填料支承件，所述的微生物填料喷淋箱位于储液水箱上方，所述的储液水箱内的水中具有除臭活性菌种的污泥，所述的臭气通入管伸进储液水箱的水中，所述的喷淋装置包括泵水机构和喷淋部，所述的泵水机构位于喷淋部和储液水箱之间，所述的喷淋部位于微生物填料喷淋箱内，所述的微生物填料喷淋箱和储液水箱之间具有臭气穿过上行且流体穿过下流的微生物填料支承件。本实用新型微生物活性污泥喷淋式除臭设备采用这样的结构，能避免药剂的浪费，省却后续处理工序，除臭效率高，降低使用成本。

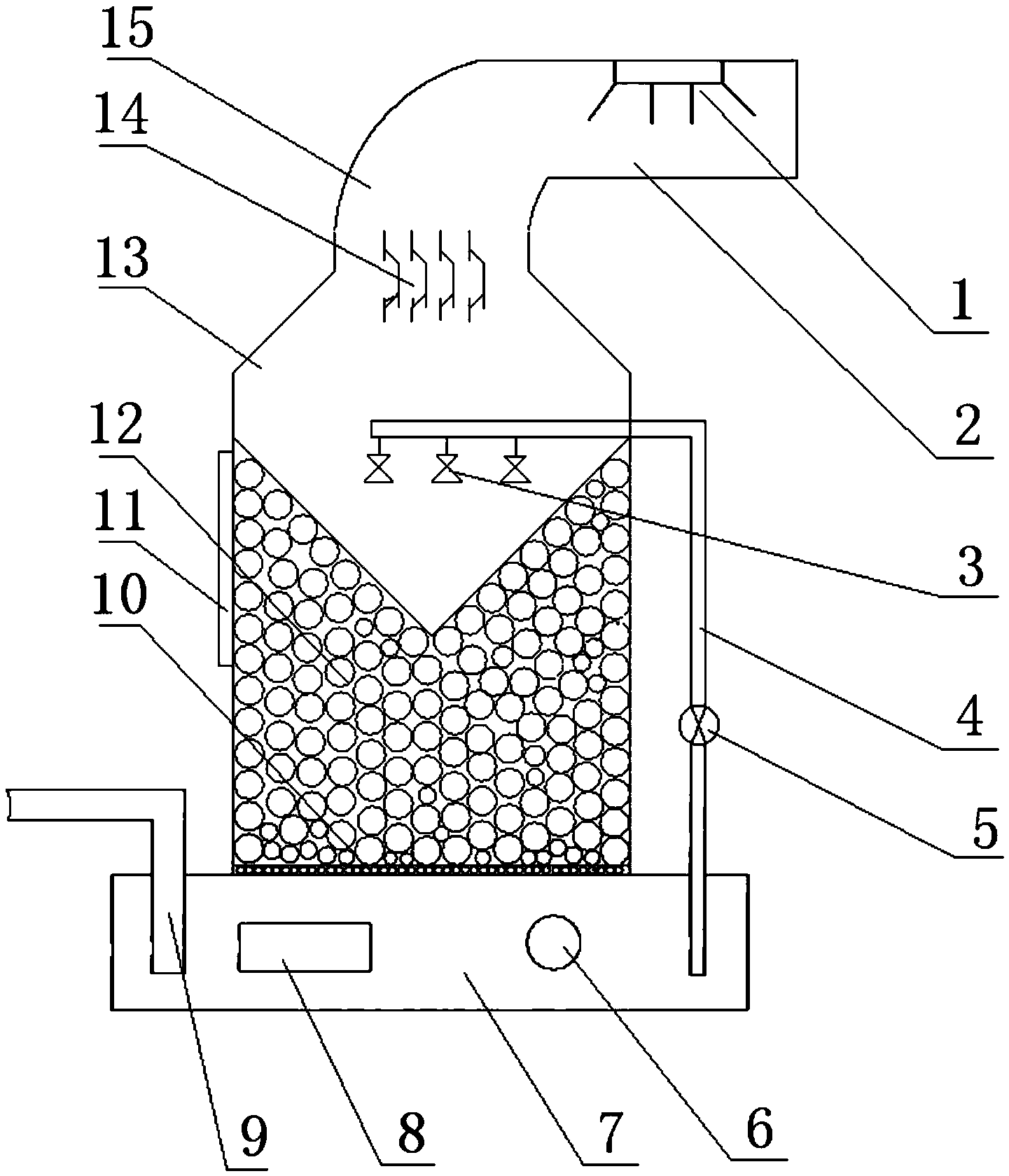

摘要附图
权利要求书
1.一种微生物活性污泥喷淋式除臭设备，其特征在于：其包括微生物填料喷淋箱、储液水箱、臭气通入管、喷淋装置和微生物填料支承件，所述的微生物填料喷淋箱位于储液水箱上方，所述的储液水箱内的水中具有除臭活性菌种的污泥，所述的臭气通入管伸进储液水箱的水中，所述的喷淋装置包括泵水机构和喷淋部，所述的泵水机构位于喷淋部和储液水箱之间，所述的喷淋部位于微生物填料喷淋箱内，所述的微生物填料喷淋箱和储液水箱之间具有臭气穿过上行且流体穿过下流的微生物填料支承件。
2.根据权利要求1所述的微生物活性污泥喷淋式除臭设备，其特征在于：所述的微生物填料支承件为具有多个通孔的挡板。
3.根据权利要求2所述的微生物活性污泥喷淋式除臭设备，其特征在于：所述的挡板与微生物填料喷淋箱的底部可拆卸连接。
4.根据权利要求2所述的微生物活性污泥喷淋式除臭设备，其特征在于：所述的喷淋部上方具有除雾器。
5.根据权利要求1或2或3或4所述的微生物活性污泥喷淋式除臭设备，其特征在于：所述的微生物填料喷淋箱的顶部具有连通的气体输出管道，所述的气体输出管道内设置有灭菌紫外灯。
6.根据权利要求5所述的微生物活性污泥喷淋式除臭设备，其特征在于：所述的储液水箱的底部具有与曝气机相适应的排水口。
7.根据权利要求1所述的微生物活性污泥喷淋式除臭设备，其特征在于：所述的微生物填料喷淋箱和储液水箱上分别设置有检修门。
说明书
微生物活性污泥喷淋式除臭设备
技术领域
本实用新型涉及环保领域，尤其涉及一种微生物活性污泥喷淋式除臭设备。
背景技术
在橡塑、橡胶制品行业以及化工、制药、炼油、食品加工、饲料、卷烟等领域的生产中常常产生大量的工业臭气，严重地污染着空气，威胁着人类健康。在工业臭气的治理过程中，主要利用除臭设备来治理。由于设备设计以及制造工艺的差异，目前常用的喷淋化学试剂的除臭设备存在气液接触面积小、处理效率低、药剂浪费严重、后续处理复杂等问题，严重地影响着工业臭气的治理效果，造成资源和资金的浪费。
中国专利号为ZL201020271557.6的实用新型专利，公开了一种喷淋—光催化组合式除臭装置，其包括封闭空间、除臭喷嘴、通风软管、通风机、双波段特种光源的消毒杀菌除臭部件、排气口和通气管道。其技术原理：在密闭空间内，通过喷嘴向密闭空间内喷淋药剂，对臭气进行第一次处理。处理后的气体在鼓风机的作用下经通风软管进入消毒杀菌除臭部件，内部安装的灯管可产生波长为184.9nm和253.7nm的紫外光，臭气在紫外光解作用下进行第二次处理，处理后的气体由排气口排放。这种利用喷淋-光催化法来去除废气，在密闭空间中喷淋后的化学药剂未能有效地回收，造成资源的浪费，增加运行成本。
中国申请号为201210116421.1的发明专利申请，是一种利用臭氧氧化法和电氧化法来治理臭气的装置，其包括臭氧发生器、电解水生成器、混合器、压力泵、喷淋管道、扇形喷嘴、自来水管和输送管道。其技术原理：臭氧发生器产生的臭氧、电解水生成器产成的电解水以及自来水均通过管道进入混合器中。混合溶液由输送管道经压力泵加压后送到喷淋管道，然后由安装在喷淋管道上的扇形喷嘴以雾状喷出，对臭气进行处理。这种利用喷淋和臭氧进行除臭，喷淋后的液体没有得到充分的利用，造成资源的浪费，利用臭氧除臭易造成臭氧的累积，容易形成二次污染。
中国专利号为ZL201420180875.X的实用新型专利，公开了一种废气除异味装置，废气通过进气口进入初处理室，药液箱内的药液在经压力泵加压后进入药液管中，并通过药液管上伸入初处理室内部的喷头将药液均匀喷洒在进气口下方，废气经过药液第一次喷洒净化后从药液箱上部无药液的空间进入再处理室，废气在经过药液箱时将重量大于空气的固体小杂质过滤掉，通过再处理室中盘装喷头将药液大范围喷洒入再处理室中，对药液进行再净化，并且旋流板在再处理室中旋转，将带有水汽的空气吹至再处理室内壁上，使水份通过内壁流下，气体通过再处理室上部的除雾球进行除水雾处理，进而通过排气口上的抽风机排出。这种没有考虑到化学药剂的循环使用，化学药剂使用后需要立即更换，造成了化学药剂的浪费，装置仅仅利用化学药剂对臭气进行处理，方法比较单一，处理效率较低。
目前人们已经利用微生物来用于污染物的处理，但还没有这样的微生物活性污泥喷淋式除臭设备，能避免药剂的浪费，省却后续处理工序，除臭效率高，降低使用成本。
实用新型内容
本实用新型所要解决的技术问题是：提供一种微生物活性污泥喷淋式除臭设备，该种微生物活性污泥喷淋式除臭设备能省却后续处理工序，除臭效率高，降低使用成本。
要解决该技术问题，本实用新型的技术方案为：一种微生物活性污泥喷淋式除臭设备，其包括微生物填料喷淋箱、储液水箱、臭气通入管、喷淋装置和微生物填料支承件，所述的微生物填料喷淋箱位于储液水箱上方，所述的储液水箱内的水中具有除臭活性菌种的污泥，所述的臭气通入管伸进储液水箱的水中，所述的喷淋装置包括泵水机构和喷淋部，所述的泵水机构位于喷淋部和储液水箱之间，所述的喷淋部位于微生物填料喷淋箱内，所述的微生物填料喷淋箱和储液水箱之间具有臭气穿过上行且流体穿过下流的微生物填料支承件。
所述的微生物填料支承件为具有多个通孔的挡板。
所述的挡板与微生物填料喷淋箱的底部可拆卸连接。
所述的喷淋部上方具有除雾器。
所述的微生物填料喷淋箱的顶部具有连通的气体输出管道，所述的气体输出管道内设置有灭菌紫外灯。
所述的储液水箱的底部具有与曝气机相适应的排水口。
所述的微生物填料喷淋箱和储液水箱上分别设置有检修门。
本实用新型微生物活性污泥喷淋式除臭设备采用这样的结构，能避免药剂的浪费，省却后续处理工序，除臭效率高，降低使用成本。
