申请日2015.08.28
公开(公告)日2016.01.06
IPC分类号C02F9/10
摘要
一种医用多功能水处理设备，包括原水箱、第一增压泵、石英砂过滤器、活性炭过滤器、加药阻垢装置、精密过滤器、第一高压泵、一级反渗透主机、第二高压泵、二级反渗透主机、螺旋多效蒸馏水机、第二增压泵、纯化水箱、第三增压泵、灭菌消毒器、超滤器;所述汽水混合泵之后依次串联臭氧灭菌器、储水箱形成灭菌循环系统。本实用新型增加螺旋多效蒸馏水机，不仅可以提高整个装置处理水的质量，同时可增加生产水蒸汽的功能，大大节约了成本。
权利要求书

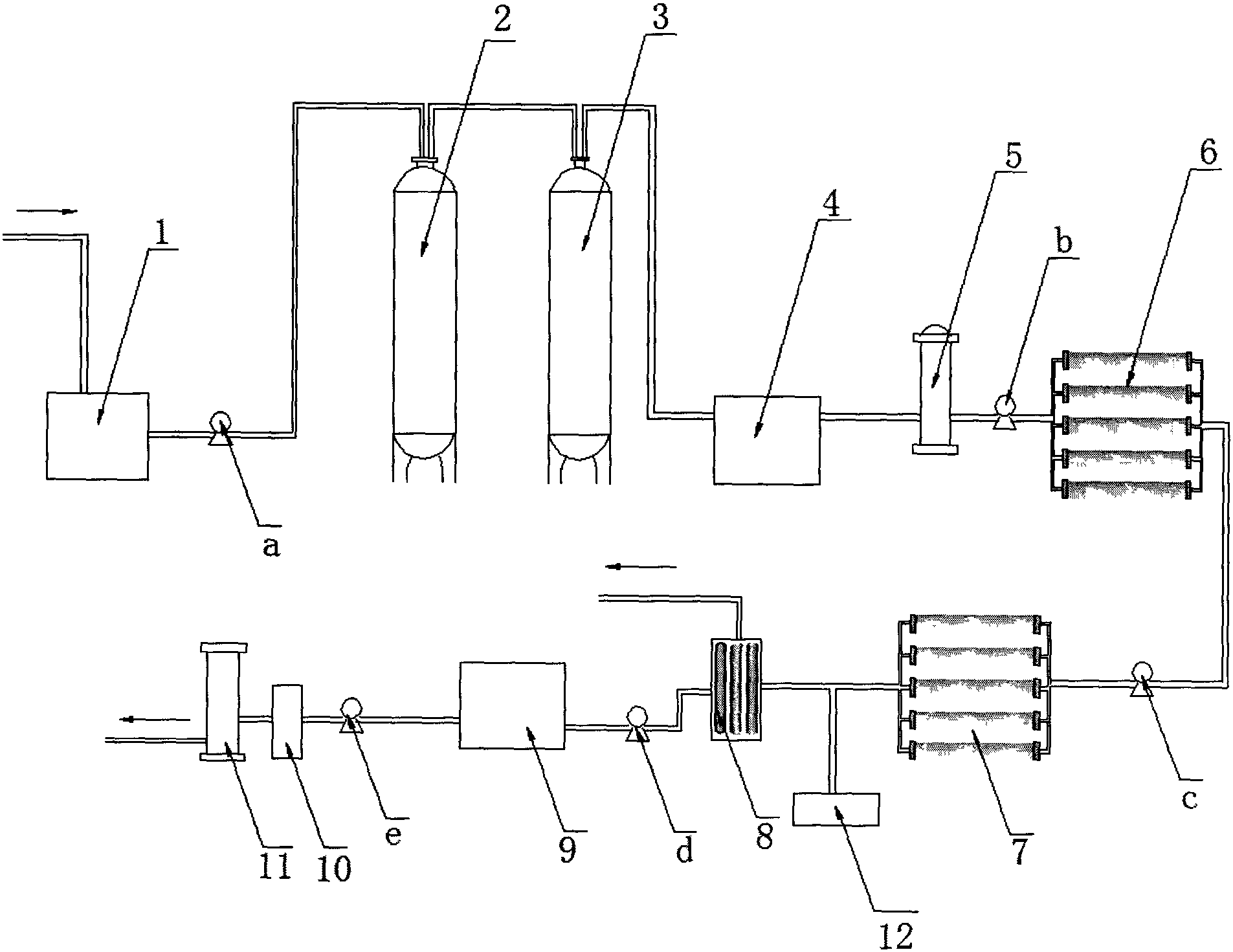

1.一种医用多功能水处理理设备，其特征在于：包括原水箱、第一增压泵、 石英砂过滤器、活性炭过滤器、加药阻垢装置、精密过滤器、第一高压泵、一 级反渗透主机、第二高压泵、二级反渗透主机、螺旋多效蒸馏水机、第二增压 泵、纯化水箱、第三增压泵、灭菌消毒器、超滤器;所述原水箱、第一增压 泵、石英砂过滤器、活性炭过滤器、加药阻垢装置、精密过滤器、第一高压 泵、一级反渗透主机、第二高压泵、二级反渗透主机、螺旋多效蒸馏水机、第 二增压泵、纯化水箱、第三增压泵、灭菌消毒器、超滤器采用不锈钢管道依次 连接;
所述二级反渗透主机通过不锈钢管道并联反渗透水箱。
2.根据权利要求1所述的医用多功能水处理设备，其特征在于：所述灭菌 消毒器采用紫外线灭菌器。
3.根据权利要求2所述的医用多功能水处理设备，其特征在于：所述螺旋 多效蒸馏水机通过管道连接需使用水蒸汽的外接设备，所述外接设备包括消毒 柜、废物处理柜。
说明书
一种医用多功能水处理设备
技术领域
本实用新型涉及医用水处理领域，尤其涉及一种医用多功能水处理设备。
背景技术
医用纯水在医药卫生行业中是一种应用最广泛的原辅料，一般对其具有很 高的要求。但是现有的纯水处理系统还是单纯通过过滤及反渗透来进行处理， 长期使用，有时得到的水不能满足医用水的较高标准。
另外，医院用很多地方需用到水蒸汽，例如所用医疗器械一般会先采用高 温水蒸汽进行杀菌，医用废品的高温灭菌等，而一般的水处理设备无法产生高 温水蒸汽，需另外购买水蒸汽发生设备，增加成本。
实用新型内容
为解决以上问题，本实用新型提供一种医用多功能水处理设备，包括原水 箱、第一增压泵、石英砂过滤器、活性炭过滤器、加药阻垢装置、精密过滤 器、第一高压泵、一级反渗透主机、第二高压泵、二级反渗透主机、螺旋多效 蒸馏水机、第二增压泵、纯化水箱、第三增压泵、灭菌消毒器、超滤器;所述 原水箱、第一增压泵、石英砂过滤器、活性炭过滤器、加药阻垢装置、精密过 滤器、第一高压泵、一级反渗透主机、第二高压泵、二级反渗透主机、螺旋多 效蒸馏水机、第二增压泵、纯化水箱、第三增压泵、灭菌消毒器、超滤器采用 不锈钢管道依次连接;
所述二级反渗透主机通过不锈钢管道并联反渗透水箱;
所述螺旋多效蒸馏水机通过管道连接需使用水蒸汽的外接设备，所述外接 设备包括消毒柜、废物处理柜。
作为优选，所述灭菌消毒器采用紫外线灭菌器。
本实用新型的有益效果：1、本实用新型结构合理高效，增加加药阻垢装置 可延长反渗透主机的使用寿命，从而增加整个装置使用寿命更长。2、本实用新 型增加螺旋多效蒸馏水机，不仅可以提高整个装置处理水的质量，同时可增加 生产水蒸汽的功能，大大节约了成本。
