光催化氧化污水处理技术

发布时间:2018-4-7 17:39:10  中国污水处理工程网

  申请日2015.08.28

  公开(公告)日2015.12.30

  IPC分类号C02F1/72; C02F1/32

  摘要

  本实用新型提供了一种光催化氧化污水处理装置,可有效提高反应器筒体内的二氧化钛催化剂活性,从而提升污水处理效果。该实用新型包括反应器筒体、导流筒、紫外灯管、气水混合腔、供气管、供水管、筛板二氧化钛颗粒催化剂,其中导流筒设于反应器筒体内,紫外灯管设于导流筒内,气水混合腔设于导流筒底部,供气管和供水管穿过反应器筒体和导流筒,其管头伸入到导流筒内,且管头竖直向上;导流筒由透光材料制成,其上设有多个将导流筒内外连通的导流孔;反应器筒体内侧壁设有反光板,筒体上端设有筛板,筛板上方的反应器筒体侧壁设有出水孔;二氧化钛颗粒催化剂填充在导流筒内外区域。

  权利要求书

  1.一种光催化氧化污水处理装置,其特征在于:包括反应器筒体、导流筒、紫外灯管、 气水混合腔、供气管、供水管、筛板、二氧化钛颗粒催化剂,所述导流筒设于反应器筒体内, 紫外灯管设于导流筒内,气水混合腔设于导流筒底部,所述供气管和供水管穿过反应器筒体 和导流筒,其管头伸入到导流筒内,且管头竖直向上;所述导流筒由透光材料制成,其上设 有多个将导流筒内外连通的导流孔;所述反应器筒体内侧壁设有反光板,反应器筒体上端设 有筛板,筛板上方的反应器筒体侧壁设有出水孔;所述二氧化钛颗粒催化剂填充在导流筒内 外区域。

  2.根据权利要求1所述的光催化氧化污水处理装置,其特征在于:所述气水混合腔顶板 为筛板,所述供气管管头高于供水管管头。

  3.根据权利要求1所述的光催化氧化污水处理装置,其特征在于:所述反应器筒体上部 筛板以上的区域内填充有具有吸附作用的固体填料。

  4.根据权利要求1所述的光催化氧化污水处理装置,其特征在于:所述反光板内壁为具 有凹凸结构的粗糙面。

  说明书

  一种光催化氧化污水处理装置

  技术领域

  本实用新型涉及一种采用催化剂对污水进行处理的装置,具体涉及一种光催化氧化污水 处理装置。

  背景技术

  在目前的污水处理领域,利用催化剂进行催化氧化处理污水的方式已经得到普遍应用, 中国专利号为200920300004.6的实用新型专利提供了一种利用光催化氧化进行污水处理的 装置,该装置中利用紫外灯对二氧化钛催化剂进行光氧化催化,提高催化剂活性,从而对污 水中的污染物进行降解;同时利用反光导流筒对污水在反应器筒体内进行导流,使污水与二 氧化钛催化剂更好的混合,提高催化效果。

  但是该装置反光导流筒只能将紫外光反射到导流筒内部,而在导流筒外部循环的二氧化 钛催化剂和污水的混合物不能接受到紫外光的照射,因此不能提高该区域内催化剂的活性, 因此也就不能更好的提高污水处理效果。

  实用新型内容

  本实用新型提供了一种光催化氧化污水处理装置,能有效提高反应器筒体内的二氧化钛 催化剂的活性,从而提高该装置的污水处理效果。

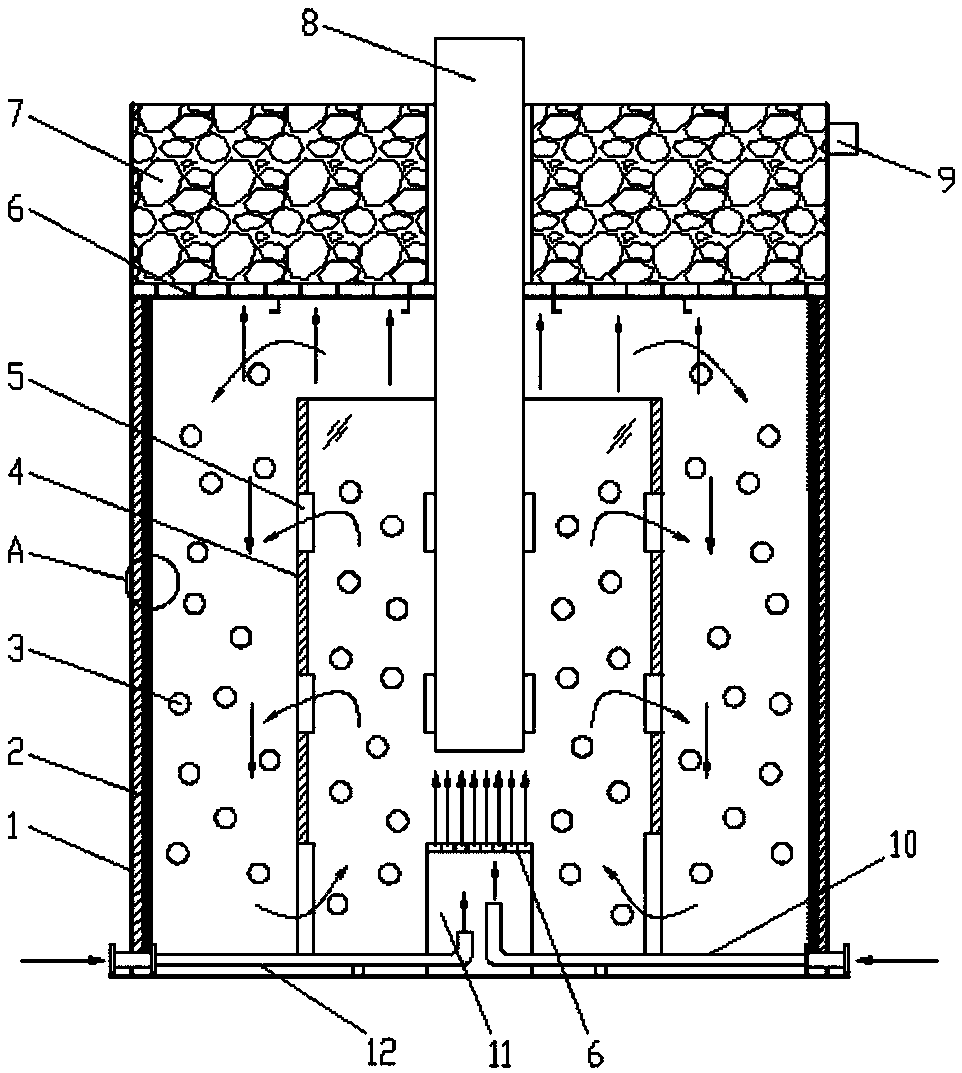

  本实用新型的技术方案在于:包括反应器筒体、导流筒、紫外灯管、气水混合腔、供气 管、供水管、筛板、二氧化钛颗粒催化剂,所述导流筒设于反应器筒体内,紫外灯管设于导 流筒内,气水混合腔设于导流筒底部,所述供气管和供水管穿过反应器筒体和导流筒,其管 头伸入到导流筒内,且管头竖直向上;所述导流筒由透光材料制成,其上设有多个将导流筒 内外连通的导流孔;所述反应器筒体内侧壁设有反光板,反应器筒体上端设有筛板,筛板上 方的反应器筒体侧壁设有出水孔;所述二氧化钛颗粒催化剂填充在导流筒内外区域。

  作为优选,所述气水混合腔顶板为筛板,所述供气管管头高于供水管管头。

  作为优选,所述反应器筒体上部筛板以上的区域内填充有具有吸附作用的固体填料。

  作为优选,所述反光板内壁为具有凹凸结构的粗糙面。

  本实用新型的有益效果在于:

  1、该装置内的紫外光能够照射到反应器筒体内的所有区域,从而提高所有二氧化钛颗粒 催化剂的活性。

  2、该装置中导流筒上设有导流孔,可有效提高催化剂与污水的混合效果。

  3、反应器筒体内壁设有反光面为粗糙面的反光板,能够对紫外光进行反射,从而提高催 化剂颗粒与紫外光的接触率。
