申请日2015.08.28
公开(公告)日2016.02.17
IPC分类号C02F3/34; C02F3/32
摘要

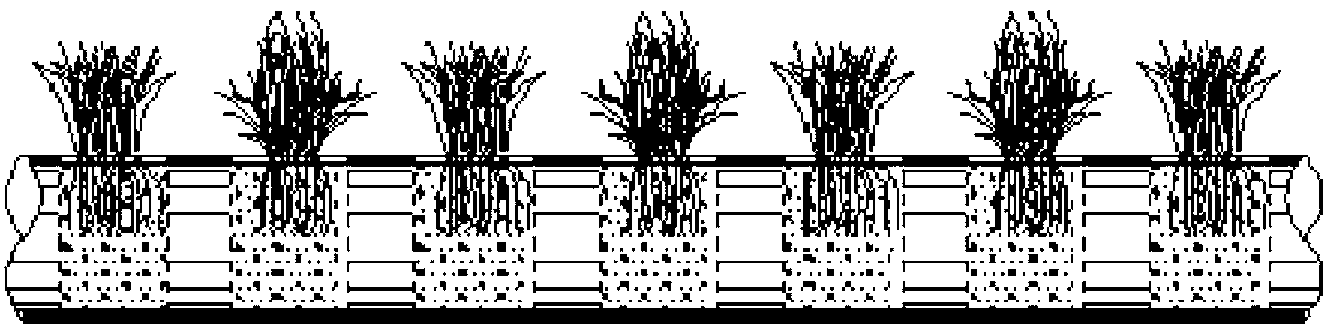

本实用新型公开了一种具有污水处理功能的污水管网，在排放污水的污水管网上每隔一定距离设有一个井口，每个所述井口上设置有带多个小孔的井盖，所述污水管网的每个所述井盖上通过小孔种有水生植物，所述水生植物根部伸展在污水中，并且在所述井口处的污水管网里设有挂式填料，将微生物膜附着在所述水生植物根系和所述挂式填料上，植物根系通过代谢产生的氧为微生物的污水处理提供了一定的氧源，使得污水管网具有了一定的污水处理能力，减少占地和投资的污水处理技术和设备，并且同时起到美化景观的效果。
权利要求书
1.一种具有污水处理功能的污水管网，在排放污水的污水管网上每隔一定距离设有一个井口，每个所述井口上设置有带多个小孔的井盖，所述污水管网的每个所述井盖上通过小孔种有水生植物，所述水生植物根部伸展在污水中，并且在所述井口处的污水管网里设有挂式填料，将微生物膜附着在所述水生植物根系和所述挂式填料上。
2.根据权利要求1所述的一种具有污水处理功能的污水管网，其特征在于，具有污水处理功能的所述污水管网设计坡度略有增加。
3.根据权利要求1所述的一种具有污水处理功能的污水管网，其特征在于，所述污水管网是城镇埋设的干管。
4.根据权利要求1所述的一种具有污水处理功能的污水管网，其特征在于，所述每隔一定距离是每隔2-5米。
5.根据权利要求1所述的一种具有污水处理功能的污水管网，其特征在于，所述井口的直径为0.8米。
6.根据权利要求1所述的一种具有污水处理功能的污水管网，其特征在于，所述水生植物包括芦苇和/或香蒲。
7.根据权利要求1所述的一种具有污水处理功能的污水管网，其特征在于，所述井盖是便于对管网里的所述挂式填料进行维护的移动式井盖。
说明书
一种具有污水处理功能的污水管网
技术领域
本实用新型涉及污水处理领域，具体涉及一种具有污水处理功能的污水管网。
背景技术
作为所属技术领域的背景技术，专利文献1(CN204252254U)记载了一种污水管网以及用于所述污水管网的内衬，包括：竖向布置的圆筒形主体，圆筒形主体本身构成污水管网的检查井，和横向布置的至少两个圆形接管，均与所述圆筒形主体相接而相通，每一个圆形接管相对于圆筒形主体横向向外延伸而适于与对应的污水管密封连接。然而，该污水管网仅是解决了污水管与检查井连接处以及检查井的密封问题，并不能使污水得到更好地处理。
作为所属技术领域的背景技术，专利文献2(CN201362859Y)记载了一种污水管网用井盖，由于井盖上开有若干应力分散孔的存在，使整个井盖的受力得到分散，底部热溶焊接井盖底面，使井盖成为中空式，上有压力，下有拉力，从而井盖的承受力增大，同时由于井盖的压力分散孔的存在，井盖的重量大大的减低，而又减低了制造成本，因此克服了现在的井盖存在的重量大，承载力小等缺陷。然而，该井盖具有的各种孔状结构仅是对井盖的物理结构进行了优化，也不能使污水得到更好地处理。
现有技术文献：
专利文献1：CN204252254U
专利文献2：CN201362859Y
实用新型内容
(1)要解决的技术问题
本实用新型的目的在于，将污水管网进行有效改进，使其具有一定的污水处理功能，并且同时起到美化景观的效果。
(2)技术方案
本实用新型的目的主要通过以下的技术方案来实现。
一种具有污水处理功能的污水管网，在排放污水的污水管网上每隔一定距离设有一个井口，每个所述井口上设置有带多个小孔的井盖，所述污水管网的每个所述井盖上通过小孔种有水生植物，所述水生植物根部伸展在污水中，并且在所述井口处的污水管网里设有挂式填料，将微生物膜附着在所述水生植物根系和所述挂式填料上。
优选地，为了保证水流的畅通，具有污水处理功能的此部分污水管网设计坡度略有增加，具体坡度根据所需的流速以及使用污水管网地区的地质条件决定。
优选地，所述污水管网是城镇埋设的干管。
优选地，所述每隔一定距离是每隔2-5米。
优选地，所述井口的直径为0.8米。
优选地，所述水生植物包括芦苇和/或香蒲。
优选地，所述井盖是便于对管道内的填料进行维护的移动式井盖。
(3)有益效果
借助在所述污水管网的每个所述井盖上通过小孔种植的芦苇和/或香蒲等水生植物，所述水生植物根部伸展在污水中，植物根系通过代谢产生的氧为微生物的污水处理提供了一定的氧源，使得污水管网具有了一定的污水处理能力，减少占地和投资的污水处理技术和设备，并且同时起到美化景观的效果。
