申请日2015.08.28
公开(公告)日2016.01.06
IPC分类号C02F9/04
摘要
本实用新型涉及环保设备技术领域，尤其涉及一种环保废水处理管装置。本实用新型包括废水入口、杂物过滤网、自来水管、冲水阀、U型连通器、处理管主体、密封盖、滤芯过滤网、活性炭滤芯、污水处理过滤器、污水处理消毒剂、消毒剂容器、流量控制阀、混合池、蓄电池、PLC可编程控制器、废水出口、液体流量传感器;废水入口设置于处理管主体的上部左端;废水出口设置于处理管主体的下部右端;采用杂物过滤网，可以初步把废水中的大块杂物过滤出来，防止一种环保废水处理管装置发生堵塞;采用冲水阀，可以对一种环保废水处理管装置内部冲水，完成对一种环保废水处理管装置的内壁的清洗。
权利要求书

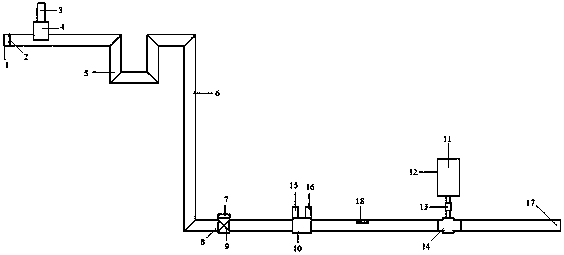

1.一种环保废水处理管装置，其特征在于：包括废水入口(1)、杂物过滤网(2)、自来水管(3)、冲水阀(4)、U型连通器(5)、处理管主体(6)、密封盖(7)、滤芯过滤网(8)、活性炭滤芯(9)、污水处理过滤器(10)、污水处理消毒剂(11)、消毒剂容器(12)、流量控制阀(13)、混合池(14)、蓄电池(15)、PLC可编程控制器(16)、废水出口(17)、液体流量传感器(18);废水入口(1)设置于处理管主体(6)的上部左端;废水出口(17)设置于处理管主体(6)的下部右端;废水入口(1)的外侧固定安装杂物过滤网(2);处理管主体(6)的上部外壁固定安装冲水阀(4);自来水管(3)通过冲水阀(4)与处理管主体(6)的上部固定连接;处理管主体(6)的上部右端设置U型连通器(5);U型连通器(5)的两端均与处理管主体(6)固定连接;处理管主体(6)下部左端的内部固定安装滤芯过滤网(8);活性炭滤芯(9)设置于滤芯过滤网(8)的内部;密封盖(7)与处理管主体(6)为螺纹配合;密封盖(7)设置于滤芯过滤网(8)的上方;处理管主体(6)的下部中间位置设置污水处理过滤器(10);污水处理过滤器(10)的右方设置混合池(14);混合池(14)的两端均与处理管主体(6)的下部固定连接;污水处理消毒剂(11)设置于消毒剂容器(12)的内部;消毒剂容器(12)的下端通过流量控制阀(13)与混合池(14)连接;污水处理过滤器(10)和混合池(14)之间设置液体流量传感器(18);液体流量传感器(18)设置于处理管主体(6)的内壁;蓄电池(15)和PLC可编程控制器(16)均设置于污水处理过滤器(10)的上方。
2.根据权利要求1所述的一种环保废水处理管装置，其特征在于：流量控制阀(13)、PLC可编程控制器(16)、冲水阀(4)均与蓄电池(15)通过导线连接。
3.根据权利要求1所述的一种环保废水处理管装置，其特征在于：流量控制阀(13)、冲水阀(4)、液体流量传感器(18)均与PLC可编程控制器(16)通过电路连接。
说明书
一种环保废水处理管装置
技术领域
本实用新型涉及环保设备技术领域，尤其涉及一种环保废水处理管装置。
背景技术
目前，废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物(包括油膜和油珠)的废水处理法，可分为重力分离法、离心分离法和筛滤截留法等。以热交换原理为基础的处理法也属于物理处理法。通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。后两种处理单元又合称为膜分离技术。其中运用传质作用的处理单元既具有化学作用，又有与之相关的物理作用，所以也可从化学处理法中分出来，成为另一类处理方法，称为物理化学法。
实用新型内容
本实用新型所要解决的技术问题，是针对上述存在的技术不足，采用杂物过滤网，可以初步把废水中的大块杂物过滤出来，防止一种环保废水处理管装置发生堵塞;采用冲水阀，可以对一种环保废水处理管装置内部冲水，完成对一种环保废水处理管装置的内壁的清洗;采用连通器，可以把废水与前方隔离，防止了废水堆积产生的刺激性气味散发;采用活性炭滤芯，可以去除大分子有机物、铁氧化物、余氯，使废水得到净化;采用污水处理过滤器，可以进一步净化污水;采用污水处理消毒剂，可以对废水消毒，使废水达到排放的标准。
为解决上述技术问题，本实用新型所采用的技术方案是：包括废水入口、杂物过滤网、自来水管、冲水阀、U型连通器、处理管主体、密封盖、滤芯过滤网、活性炭滤芯、污水处理过滤器、污水处理消毒剂、消毒剂容器、流量控制阀、混合池、蓄电池、PLC可编程控制器、废水出口、液体流量传感器;废水入口设置于处理管主体的上部左端;废水出口设置于处理管主体的下部右端;废水入口的外侧固定安装杂物过滤网;处理管主体的上部外壁固定安装冲水阀;自来水管通过冲水阀与处理管主体的上部固定连接;处理管主体的上部右端设置U型连通器;U型连通器的两端均与处理管主体固定连接;处理管主体下部左端的内部固定安装滤芯过滤网;活性炭滤芯设置于滤芯过滤网的内部;密封盖与处理管主体为螺纹配合;密封盖设置于滤芯过滤网的上方;处理管主体的下部中间位置设置污水处理过滤器;污水处理过滤器的右方设置混合池;混合池的两端均与处理管主体的下部固定连接;污水处理消毒剂设置于消毒剂容器的内部;消毒剂容器的下端通过流量控制阀与混合池连接;污水处理过滤器和混合池之间设置液体流量传感器;液体流量传感器设置于处理管主体的内壁;蓄电池和PLC可编程控制器均设置于污水处理过滤器的上方。
进一步优化本技术方案，所述的流量控制阀、PLC可编程控制器、冲水阀均与蓄电池通过导线连接。
进一步优化本技术方案，所述的流量控制阀、冲水阀、液体流量传感器均与PLC可编程控制器通过电路连接。
与现有技术相比，本实用新型具有以下优点：1、采用杂物过滤网，可以初步把废水中的大块杂物过滤出来，防止一种环保废水处理管装置发生堵塞;2、采用冲水阀，可以对一种环保废水处理管装置内部冲水，完成对一种环保废水处理管装置的内壁的清洗;3、采用U型连通器，可以把废水与前方隔离，防止了废水堆积产生的刺激性气味散发;4、采用活性炭滤芯，可以去除大分子有机物、铁氧化物、余氯，使废水得到净化;5、采用污水处理过滤器，可以进一步净化污水;6、采用污水处理消毒剂，可以对废水消毒，使废水达到排放的标准。
