申请日2015.08.28
公开(公告)日2015.12.23
IPC分类号C02F1/52
摘要
本实用新型公开了一种自滤式恒压污水处理塔，包括塔体，所述塔体的上端安装有蓄水缓冲器，所述蓄水缓冲器上端敞口，所述蓄水缓冲器的下端与进水管连通，所述蓄水缓冲器横截面积大于进水管横截面积，所述进水管的下端伸入塔体内腔下部，所述蓄水缓冲器与出水管的一端连通，所述出水管的另一端穿出塔体，所述塔体的下端设有出渣口。本实用新型自滤式恒压污水处理塔可以解决现有过滤塔的过滤网容易堵死、浪费清水以及处理效率不高的问题，以及增压导致的过滤网损毁问题。
权利要求书
1.一种自滤式恒压污水处理塔，其特征在于：包括塔体，所述塔体的上端安装有蓄水缓 冲器，所述蓄水缓冲器上端敞口，所述蓄水缓冲器的下端与进水管连通，所述蓄水缓冲器横 截面积大于进水管横截面积，所述进水管的下端伸入塔体内腔下部，所述蓄水缓冲器与出水 管的一端连通，所述出水管的另一端穿出塔体，所述塔体的下端设有出渣口。
2.如权利要求1所述的自滤式恒压污水处理塔，其特征在于：所述塔体由圆柱形第一塔 体和连接于第一塔体下端的圆锥形第二塔体组成，所述进水管的下端伸入第二塔体内腔，所 述第二塔体下端设有所述出渣口。
3.如权利要求2所述的自滤式恒压污水处理塔，其特征在于：所述出渣口上连接有排污 管，所述排污管上设有自动控制阀门。
4.如权利要求1所述的自滤式恒压污水处理塔，其特征在于：所述进水管的下端与出渣 口之间为间隔设置。
5.如权利要求4所述的自滤式恒压污水处理塔，其特征在于：所述进水管沿竖直方向设 置于塔体内腔中心位置。
6.如权利要求5所述的自滤式恒压污水处理塔，其特征在于：所述蓄水缓冲器为上端敞 口的圆筒状，所述蓄水缓冲器和进水管为同轴心连接设置。
7.如权利要求6所述的自滤式恒压污水处理塔，其特征在于：所述塔体上设置有至少一 个可观察到第二塔体内腔的观察窗。
说明书
自滤式恒压污水处理塔
技术领域
本实用新型涉及一种污水处理塔，尤指一种自滤式恒压污水处理塔。
背景技术
为了节约水源，生产中所产生的污水必须经过处理后循环使用。在处理污水的过程中， 为了使污水中的泥沙与有机或无机小颗粒杂质得到彻底除去，需亚加入少量絮凝剂。污水中 的杂质遇到絮凝剂后，便立刻产生絮状悬浮物漂浮在污水中，这些悬浮物必须经过过滤塔才 能除去。
目前所用的过滤塔是在其塔体内腔安装过滤网，通过过滤网除去水中的沉淀物或悬浮物。 但是该过滤塔经过一定时间后，沉淀物或悬浮物会将过滤网堵死，使污水无法通过，而必须 用大量的清水反冲，将过滤网疏通后方可继续使用。这样一来，不仅浪费大量清水，还要消 耗电能;另外，每隔一定时期必须用人工方法将滤渣除去，所以影响污水处理效率。
现有过滤塔的这些不足，其根本原因是没有结合秸秆板材纤维生产过程中排放的污水的 自身特点来进行过滤。
实用新型内容
本实用新型的目的在于提供一种自滤式恒压污水处理塔，其可以解决现有过滤塔的过滤 网容易堵死、浪费清水以及处理效率不高的问题，以及增压导致的过滤网损毁问题。

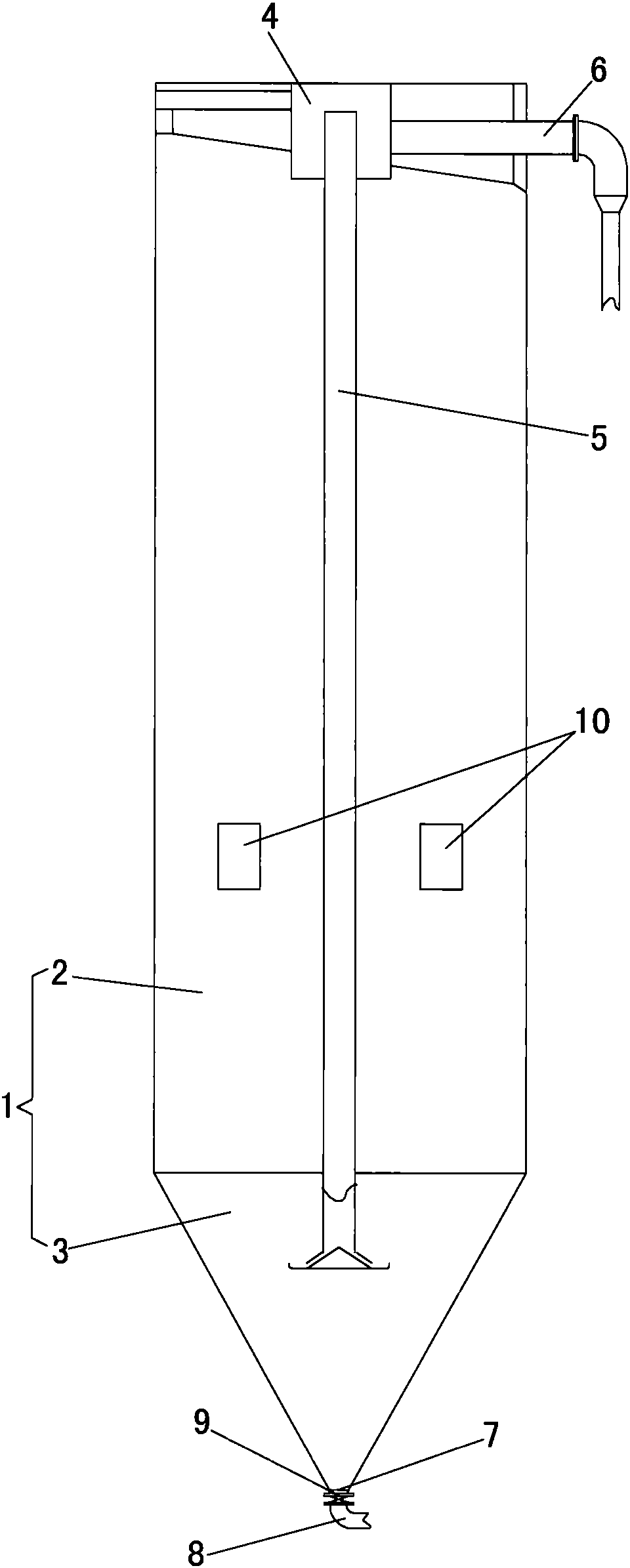

为了实现上述目的，本实用新型的技术解决方案为：一种自滤式恒压污水处理塔，其中 包括塔体，所述塔体的上端安装有蓄水缓冲器，所述蓄水缓冲器上端敞口，所述蓄水缓冲器 的下端与进水管连通，所述蓄水缓冲器横截面积大于进水管横截面积，所述进水管的下端伸 入塔体内腔下部，所述蓄水缓冲器与出水管的一端连通，所述出水管的另一端穿出塔体，所 述塔体的下端设有出渣口。
本实用新型自滤式恒压污水处理塔，其中所述塔体由圆柱形第一塔体和连接于第一塔体 下端的圆锥形第二塔体组成，所述进水管的下端伸入第二塔体内腔，所述第二塔体下端设有 所述出渣口。
本实用新型自滤式恒压污水处理塔，其中所述出渣口上连接有排污管，所述排污管上设 有自动控制阀门。
本实用新型自滤式恒压污水处理塔，其中所述进水管的下端与出渣口之间为间隔设置。
本实用新型自滤式恒压污水处理塔，其中所述进水管沿竖直方向设置于塔体内腔中心位 置。
本实用新型自滤式恒压污水处理塔，其中所述蓄水缓冲器为上端敞口的圆筒状，所述蓄 水缓冲器和进水管为同轴心连接设置。
本实用新型自滤式恒压污水处理塔，其中所述塔体上设置有至少一个可观察到第二塔体 内腔的观察窗。
采用上述方案后，本实用新型自滤式恒压污水处理塔具有以下有益效果：
1、由于不需要设置滤网，而是通过自滤来过滤污水，因此没有清理滤网以及定期除渣的 问题，提高了工作效率，节约了生产成本;
2、仅依靠进出水平面自身压力工作，清水渗出直接从出水管排出，而沉淀的污泥排至塔 体的内腔下端，不存在会造成过滤层破坏的嫌隙。
