申请日2015.08.28
公开(公告)日2016.01.20
IPC分类号F28F17/00
摘要
本实用新型公开了一种蒸发式空冷器新型排污水箱，包括一上端具有开口的水箱体，该水箱体的底部设置有水箱底板，所述水箱底板的高度从水箱体的中间位置向两侧位置逐渐变低，在水箱底板上靠近水箱体两侧的位置分别设置有排污漏斗，所述排污漏斗上连通有排污管，本实用新型具有排污及时彻底;降低循环水的浓缩倍数，保证换热效果;避免喷淋污水在盘管表面的结垢现象;避免喷头堵塞;避免藻类在水箱内的繁殖;降低循环水补水量;降低运行成本等特点。可为缺水地区的使用厂家增加节能减排及环境保护方面的效益。
权利要求书

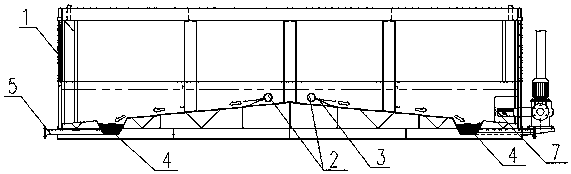

1.一种蒸发式空冷器新型排污水箱，包括一上端具有开口的水箱体(1)，其特征在于：该水箱体(1)的底部设置有水箱底板(11)，所述水箱底板(11)的高度从水箱体(1)的中间位置向两侧位置逐渐变低，在水箱底板(11)上靠近水箱体(1)两侧的位置分别设置有排污漏斗(4)，所述排污漏斗(4)上连通有排污管(5)。
2.根据权利要求1所述的一种蒸发式空冷器新型排污水箱，其特征在于：
所述水箱底板(11)的中间位置上方并排设置有两根高压冲洗支路(2)，在高压冲洗支路(2)上安装有若干个倾斜设置的扇形喷头(3)。
3.根据权利要求2所述的一种蒸发式空冷器新型排污水箱，其特征在于：
每根高压冲洗支路(2)上的扇形喷头(3)的喷射方向为沿水箱底板(11)朝向对应的排污漏斗(4)的方向。
4.根据权利要求3所述的一种蒸发式空冷器新型排污水箱，其特征在于：
所述水箱体(1)的一侧安装有循环水泵(9)，所述循环水泵(9)通过循环水泵管道(10)与水箱体(1)连通。
5.根据权利要求4所述的一种蒸发式空冷器新型排污水箱，其特征在于：
所述两根高压冲洗支路(2)通过球阀(8)与循环水泵管道(10)连通。
6.根据权利要求5所述的一种蒸发式空冷器新型排污水箱，其特征在于：
所述水箱体(1)内靠近循环水泵管道(10)进口的位置设置有进水管围堰(7)，进水管围堰(7)的上端具有开口，所述循环水泵管道(10)的进口位于进水管围堰(7)围起的空间内。
说明书
一种蒸发式空冷器新型排污水箱
技术领域
本实用新型涉及一种排污水箱,具体的说，涉及一种预冷蒸发式空冷器新型排污水箱，可广泛应用于石油、化工、制冷、机械制造、冶金、电力、食品、民用商场等行业配套换热设备的冷却，属于换热设备技术领域。
背景技术
当前运行的几乎所有蒸发冷设备都遇到水箱排污不及时问题。水箱内杂质污垢排除不及时会造成的弊端：
1、外部喷淋循环冷却水浓缩倍数过高，冷却效果降低，水中各种离子沉积在换热管外壁，影响对盘管的换热。
2、杂质大量累积，影响喷淋系统的流量及压力，甚至会堵塞喷头。
3、易造成藻类的滋生，加快水质的恶化速度，从而增加彻底排空更换循环水的次数，增加运行成本。
实用新型内容
本实用新型要解决的问题是针对传统预冷蒸发式空冷器水箱存在的弊端，通过对水箱排污结构的研究和分析，提供一种不但能满足排污及时、彻底的要求，而且具有节能、节水、提高换热效率的蒸发式空冷器新型排污水箱。
为了解决上述问题，本实用新型采用以下技术方案：
一种蒸发式空冷器新型排污水箱，包括一上端具有开口的水箱体，该水箱体的底部设置有水箱底板，所述水箱底板的高度从水箱体的中间位置向两侧位置逐渐变低，在水箱底板上靠近水箱体两侧的位置分别设置有排污漏斗，所述排污漏斗上连通有排污管。
以下是本实用新型对上述方案的进一步优化：
所述水箱底板的中间位置上方并排设置有两根高压冲洗支路，在高压冲洗支路上安装有若干个倾斜设置的扇形喷头。
每根高压冲洗支路上的扇形喷头的喷射方向为沿水箱底板朝向对应的排污漏斗的方向。用于冲洗底层污水，使其向水箱两端流动，并最终汇集到两端的排污漏斗内从排污管排出。
进一步优化：所述水箱体的一侧安装有循环水泵，所述循环水泵通过循环水泵管道与水箱体连通。
所述两根高压冲洗支路通过球阀与循环水泵管道连通。可通过管道上的球阀对冲洗压力进行调节。
进一步优化：所述水箱体内靠近循环水泵管道进口的位置设置有进水管围堰，进水管围堰的上端具有开口，所述循环水泵管道的进口位于进水管围堰围起的空间内。以防止在冲洗过程中搅动的杂质直接进入喷淋系统。
本实用新型具有排污及时彻底;降低循环水的浓缩倍数，保证换热效果;避免喷淋污水在盘管表面的结垢现象;避免喷头堵塞;避免藻类在水箱内的繁殖;降低循环水补水量;降低运行成本等特点。可为缺水地区的使用厂家增加节能减排及环境保护方面的效益。
