申请日2015.08.28
公开(公告)日2016.02.10
IPC分类号C02F9/12
摘要
本实用新型提供了一种生活用综合水处理器，包括交直流电磁发生器和设备筒体，所述设备筒体为上下两端设置有封头的罐体，所述罐体外侧设置有进水口和出水口，所述罐体内腔设置有过滤网和电极，所述电极为“之”字型电极，所述过滤网的下方垂直设有一排污口。本实用新型在设备筒体内设有“之”字型电极，同时设交直流电磁发生器与所述电极相连，处理水的效率更高，同时在电极外围设两层过滤网，充分吸收并收集水中的杂质，同时在出水口加设可更换过滤网，防止靠近出水口出的排污口对于出口水质的影响，操作简单，过滤效果好。
权利要求书
1.生活用综合水处理器，包括交直流电磁发生器和设备筒体，所述设备筒体为上下两端设置有封头的罐体，所述罐体外侧设置有进水口和出水口，所述罐体内腔设置有过滤网和电极，其特征在于：所述电极为“之”字型电极，所述过滤网的下方垂直设有一排污口。
2.根据权利要求1所述的生活用综合水处理器，其特征在于：所述进水口与所述出水口位于同一侧。
3.根据权利要求1所述的生活用综合水处理器，其特征在于：所述出水口与所述设备筒体连接处设有一可更换的过滤网。
4.根据权利要求3所述的生活用综合水处理器，其特征在于：所述过滤网为活性炭过滤网。
5.根据权利要求1所述的生活用综合水处理器，其特征在于：所述电极与交直流电磁发生器通过电线连接。
6.根据权利要求1所述的生活用综合水处理器，其特征在于：所述过滤网为双层过滤网。
说明书
生活用综合水处理器
技术领域
本实用新型属于水处理设备领域，尤其是涉及一种生活用综合水处理器。
背景技术
现在的循环水处理方法普遍有三种，第一是过滤法，去除水中的颗粒物质和部分藻类，处理效果差，滋生藻类多，垢锈严重，用水设备运行不稳定;第二种是传统化学法，又可分为投药法(即水质稳定剂)、化学清洗以及离子交换法，药剂量难以控制，药剂含有一些杂质，对用水设备的运行副作用比较大，并且运行成本高;第三种是传统物理方法，即强磁法、高压静电法、低压直流电场法、高频电磁场法等，但是，单一的高频电磁场技术在防腐蚀、防垢、过滤方面难以彻底解决和控制，被处理的水很快又恢复原状，需要经常重复处理。
实用新型内容
有鉴于此，本实用新型旨在提出一种生活用综合水处理器，以解决现有技术中存在的问题。
为达到上述目的，本实用新型的技术方案是这样实现的：

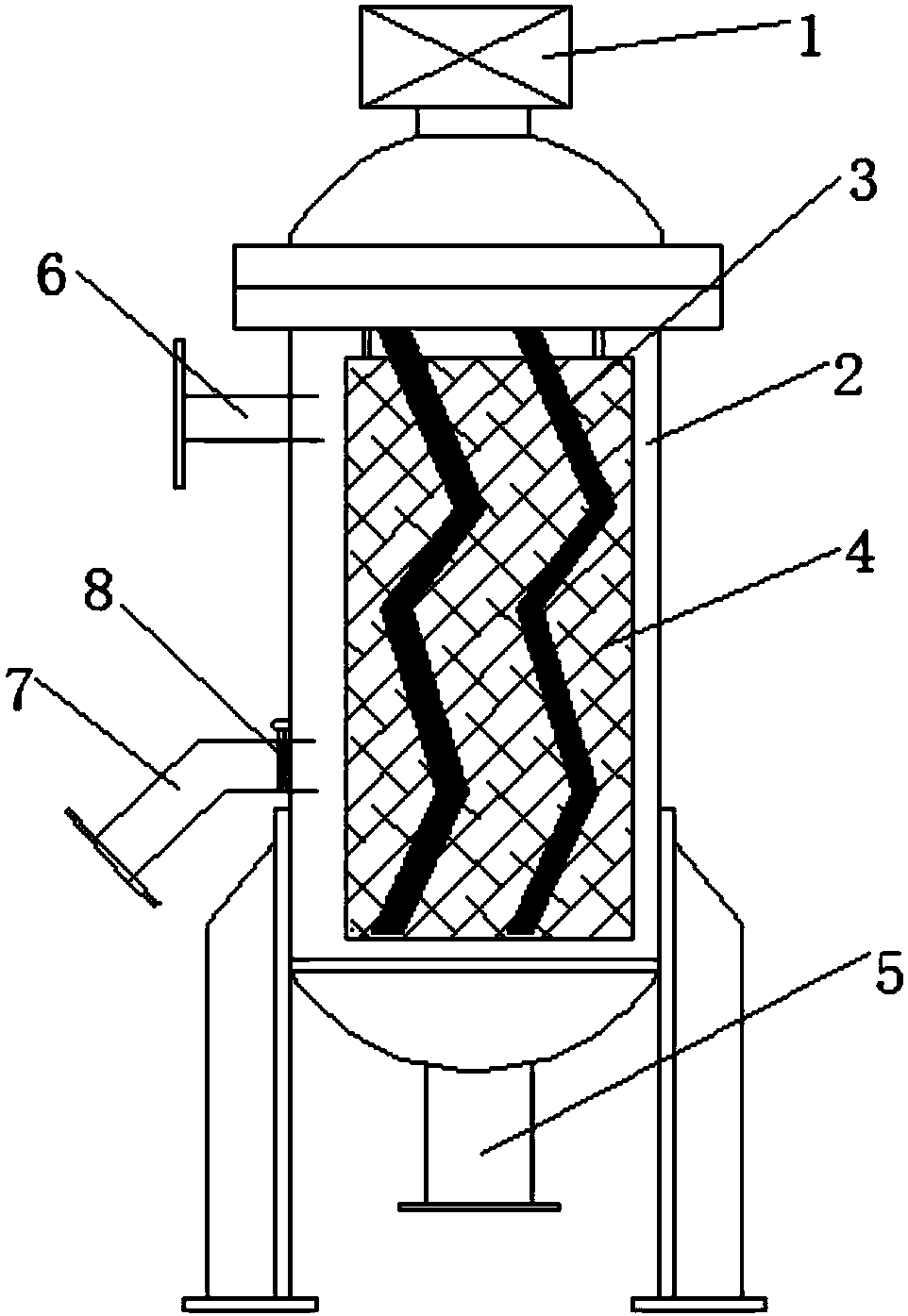

一种生活用综合水处理器，包括交直流电磁发生器和设备筒体，所述设备筒体为上下两端设置有封头的罐体，所述罐体外侧设置有进水口和出水口，所述罐体内腔设置有过滤网和电极，所述电极为“之”字型电极，所述过滤网的下方垂直设有一排污口。
进一步的，所述进水口与所述出水口位于同一侧。
进一步的，所述出水口与所述设备筒体连接处设有一可更换的过滤网。
更进一步的，所述过滤网为活性炭过滤网。
所述电极与交直流电磁发生器通过电线连接。
所述过滤网为双层过滤网。
相对于现有技术，本实用新型所述的生活用综合水处理器具有以下优势：
本发明在设备筒体内设有“之”字型电极，同时设交直流电磁发生器与所述电极相连，处理水的效率更高，同时在电极外围设两层过滤网，充分吸收并收集水中的杂质，同时在出水口加设可更换过滤网，防止靠近出水口出的排污口对于出口水质的影响，操作简单，过滤效果好。
