申请日2015.08.28
公开(公告)日2016.02.10
IPC分类号C02F9/04; C02F103/36
摘要
本实用新型公开了一种用于环烷酸盐生产的污水净化装置，包括调节池、气浮池、中间池、沙滤罐和污泥干化池，调节池管道连接气浮池，气浮池管道连接中间池，中间池管道连接沙滤罐，沙滤罐管道连接污泥干化池，沙滤罐的上部安装有清水出水管，气浮池也管道连接污泥干化池;气浮池包括池体一、支撑架、电控箱、搅拌加液机构、水泵一、清油装置和阶梯，支撑架固定安装于池体一顶面的右部，电控箱固定安装于支撑架顶面的前端，搅拌加液机构固定安装于支撑架顶面的后端;解决了现有环烷酸盐生产产生的废水污染环境不符合环保要求的问题。
权利要求书
1.一种用于环烷酸盐生产的污水净化装置，其特征在于，包括调节池、气浮池、中间池、沙滤罐和污泥干化池，所述调节池管道连接所述气浮池，所述气浮池管道连接所述中间池，所述中间池管道连接所述沙滤罐，所述沙滤罐管道连接所述污泥干化池，所述沙滤罐的上部安装有清水出水管，所述气浮池也管道连接所述污泥干化池;

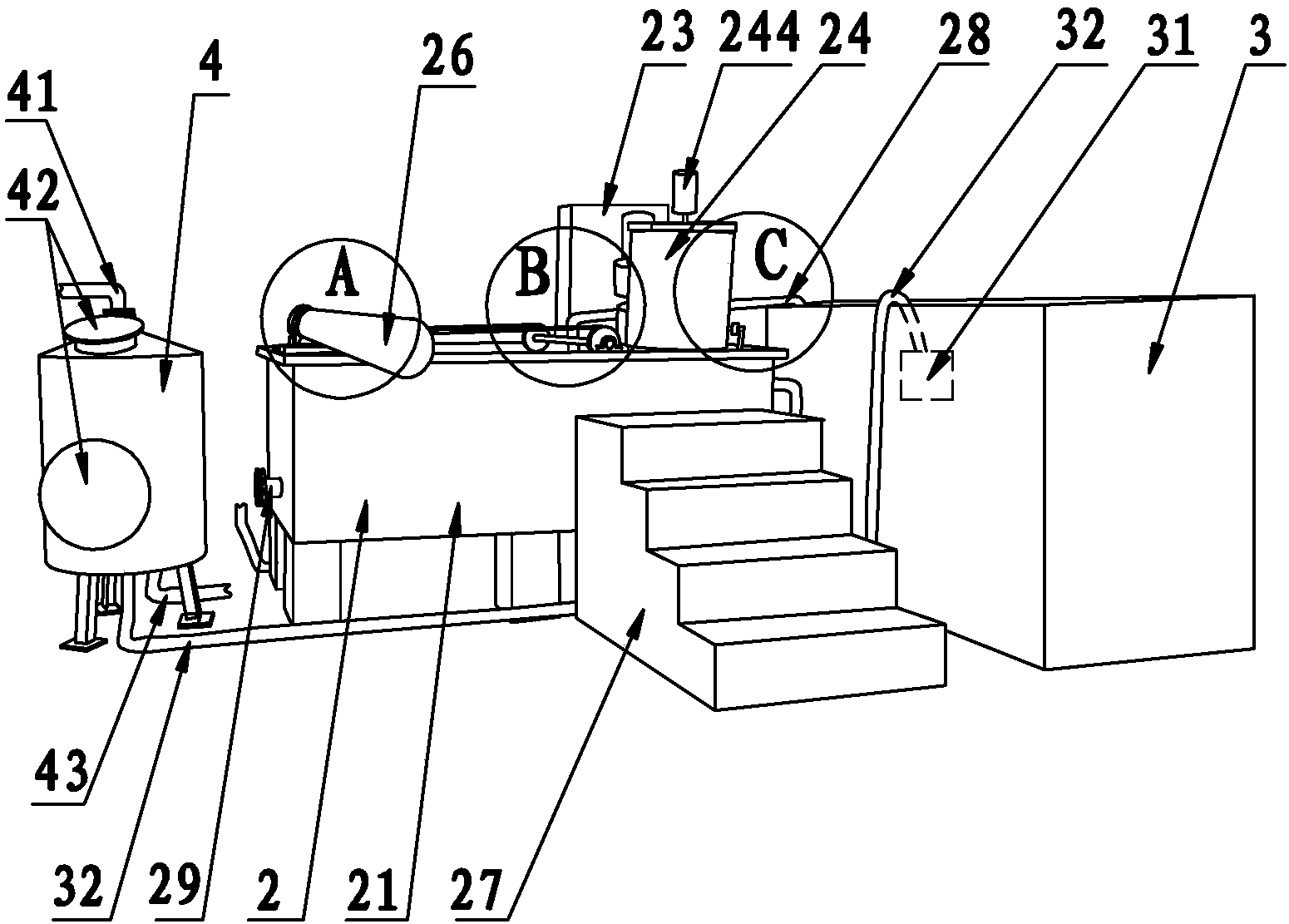

所述气浮池包括池体一、支撑架、电控箱、搅拌加液机构、水泵一、清油装置和阶梯，所述支撑架固定安装于所述池体一顶面的右部，所述电控箱固定安装于支撑架顶面的前端，所述搅拌加液机构固定安装于所述支撑架顶面的后端，所述水泵一固定安装于所述支撑架顶面的中部，所述水泵一上连接有管道一，所述阶梯设置于所述池体一的后端，所述搅拌加液机构包括搅拌桶、安装架、出药管和搅拌机，所述搅拌桶固定安装于所述支撑架顶面的后端，所述安装架固定安装于所述搅拌桶的顶面，所述搅拌机固定安装于所述安装架上，所述出药管安装于所述搅拌桶的下部，所述清油装置包括电机、链轮、轴、链条、叶片和防护罩，所述电机固定安装于所述池体一顶面的左端，所述池体一的左部和中部均轴承安装有所述轴，所述轴的两端均安装有所述链轮，所述电机与左侧的轴传动连接，所述电机和轴的外部安装有防护罩，所述轴前端的两个所述链轮和后端的两个链轮上分别安装有一所述链条，所述两链条间连接有叶片;
所述中间池为矩形空腔结构，所述中间池与所述管道一连通，所述中间池内安装有水泵二，所述水泵二上连通有管道二，所述管道二连接所述沙滤罐，所述沙滤罐的顶部和下部均安装有门盖，所述沙滤罐的底部安装有污泥管，所述污泥管连通所述污泥干化池。
2.根据权利要求1所述的一种用于环烷酸盐生产的污水净化装置，其特征在于，所述气浮池的左端安装有备用连接管。
说明书
一种用于环烷酸盐生产的污水净化装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于环烷酸盐生产的污水净化装置。
背景技术
环烷酸盐在生产过程中需要对废气进行净化处理，通过雾化药剂溶解于水中，对废气进行净化后空气排入大气，废水需要再次净化，若废水不经过净化直接排出会破坏周围环境，带来严重的环境污染，不符合当今工业生产节能环保的要求。
实用新型内容
为解决上述技术问题，我们提出了一种用于环烷酸盐生产的污水净化装置，解决了现有环烷酸盐生产产生的废水污染环境不符合环保要求的问题。
为解决上述问题，本实用新型的技术方案如下：
一种用于环烷酸盐生产的污水净化装置，包括调节池、气浮池、中间池、沙滤罐和污泥干化池，所述调节池管道连接所述气浮池，所述气浮池管道连接所述中间池，所述中间池管道连接所述沙滤罐，所述沙滤罐管道连接所述污泥干化池，所述沙滤罐的上部安装有清水出水管，所述气浮池也管道连接所述污泥干化池;
所述气浮池包括池体一、支撑架、电控箱、搅拌加液机构、水泵一、清油装置和阶梯，所述支撑架固定安装于所述池体一顶面的右部，所述电控箱固定安装于支撑架顶面的前端，所述搅拌加液机构固定安装于所述支撑架顶面的后端，所述水泵一固定安装于所述支撑架顶面的中部，所述水泵一上连接有管道一，所述阶梯设置于所述池体一的后端，所述搅拌加液机构包括搅拌桶、安装架、出药管和搅拌机，所述搅拌桶固定安装于所述支撑架顶面的后端，所述安装架固定安装于所述搅拌桶的顶面，所述搅拌机固定安装于所述安装架上，所述出药管安装于所述搅拌桶的下部，所述清油装置包括电机、链轮、轴、链条、叶片和防护罩，所述电机固定安装于所述池体一顶面的左端，所述池体一的左部和中部均轴承安装有所述轴，所述轴的两端均安装有所述链轮，所述电机与左侧的轴传动连接，所述电机和轴的外部安装有防护罩，所述轴前端的两个所述链轮和后端的两个链轮上分别安装有一所述链条，所述两链条间连接有叶片;
所述中间池为矩形空腔结构，所述中间池与所述管道一连通，所述中间池内安装有水泵二，所述水泵二上连通有管道二，所述管道二连接所述沙滤罐，所述沙滤罐的顶部和下部均安装有门盖，所述沙滤罐的底部安装有污泥管，所述污泥管连通所述污泥干化池。
优选的，所述气浮池的左端安装有备用连接管。
本实用新型的工作原理是：
1、在搅拌桶内加入清水至三分之一处，开启搅拌机，将80g 聚丙烯酰胺干粉缓慢的投入，待液面距搅拌桶上沿10cm处停止加水，持续搅拌一小时;
2、在调节池内混合废水：将12立方米的地坪冲洗水和废水充分混合;
3、在调节池内调节PH值：加液碱调混合废水的PH值到十;
4、开启气浮池电机，根据气泡大小调节转速;
5、污水在气浮池停留需要一个小时，同时进行刮油处理，处理完成后送入中间池;
6、开启中间池的水泵二，流量控制在每小时两立方米至沙滤罐，出水达标后排放;
7、当沙滤罐过滤不畅时，对沙滤罐进行反冲洗。
通过上述技术方案，本实用新型提出的一种用于环烷酸盐生产的污水净化装置，通过设置调节池、气浮池、中间池、沙滤罐和污泥干化池对污水进行处理，解决了现有环烷酸盐生产产生的废水污染环境不符合环保要求的问题。
