申请日2015.09.07
公开(公告)日2016.02.17
IPC分类号G01N33/18; G08C17/02
摘要

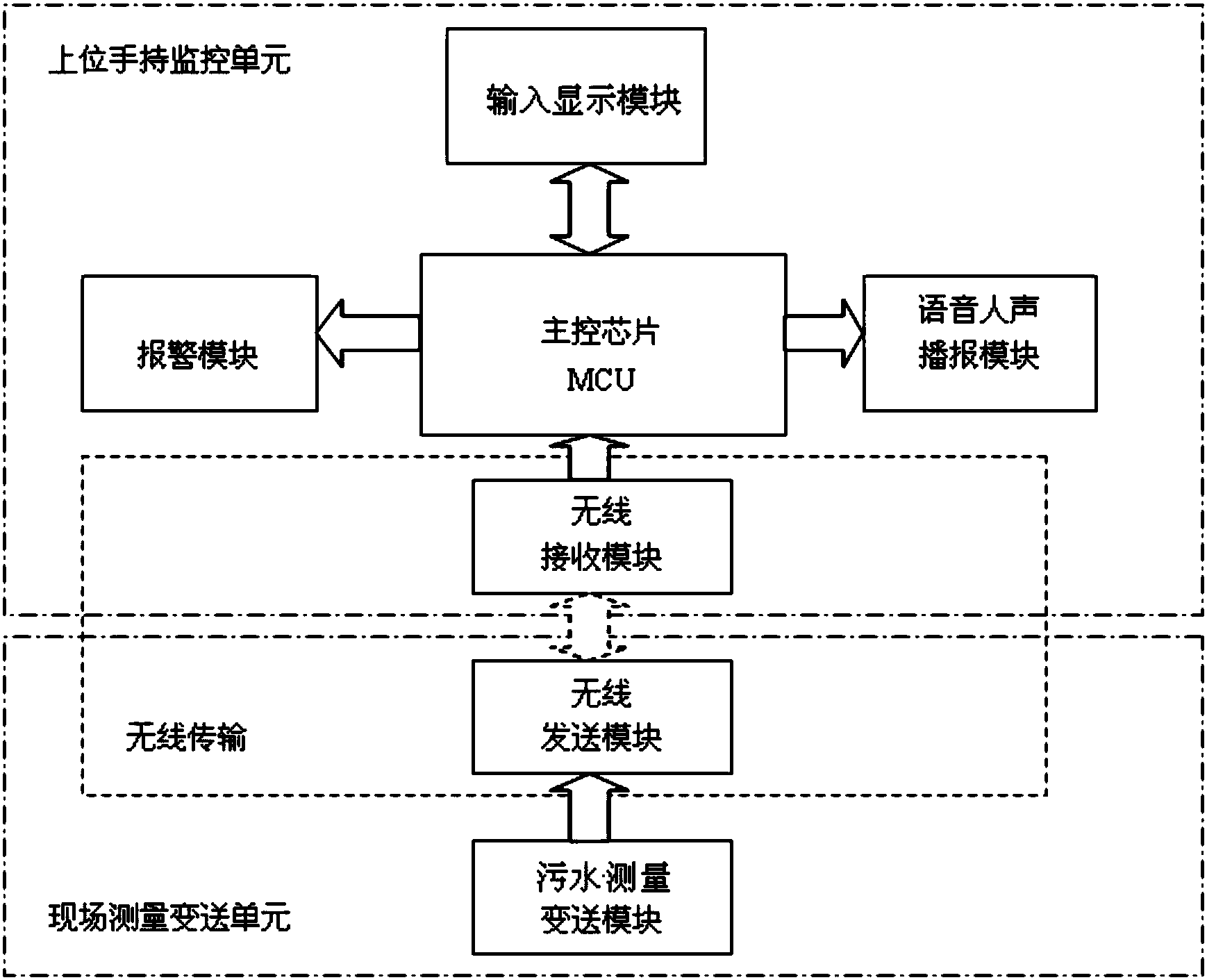

本实用新型公开了一种工业化污水处理在线处理监测装置，包括现场测量变送单元，无线传输模块以及上位手持监控单元，所述现场测量变送单元通过无线传输模块与所述上位手持监控单元无线通讯连接，所述现场测量变送单元包括相互连接的污水测量变送模块和无线发送模块，所述污水测量变送模块包括相互连接的A/D转换电路和现场控制芯片，所述A/D转换电路的输入端分别连接有氮氧传感器、总磷传感器、pH传感器、流量传感器、COD传感器以及温度传感器。本实用新型可实现上位监控单元与污水处理现场分离，能按照操作人员的设定实现分级报警，并具备语音提醒功能。远离处理现场，集蜂鸣报警和真人发声提醒相结合，具有人性化。且本实用新型结构简单，方便实用，经济效益高。
摘要附图
权利要求书
1.一种工业化污水处理在线处理监测装置，其特征在于：包括现场测量变送单元，无线传输模块以及上位手持监控单元，所述现场测量变送单元通过无线传输模块与所述上位手持监控单元无线通讯连接，所述现场测量变送单元包括相互连接的污水测量变送模块和无线发送模块，所述污水测量变送模块包括相互连接的A/D转换电路和现场控制芯片，所述A/D转换电路的输入端分别连接有氮氧传感器、总磷传感器、pH传感器、流量传感器、COD传感器以及温度传感器，所述现场控制芯片的输出端与所述无线发送模块连接;所述无线发送模块无线连接有无线接收模块，所述无线接收模块连接有主控芯片，所述主控芯片还连接有报警模块、语音人声播报模块以及输入显示模块，所述主控芯片还通过继电器与污水处理设备相连接，所述现场控制芯片采用stm32f103单片机，所述无线传输模块由无线通信芯片cc2430组成，所述上位手持监控单元实现将预输入的污水指标与实测污水数值对比，实现分级语音播报及报警功能，所述输入显示模块采用触摸液晶屏。
说明书
一种工业化污水处理在线处理监测装置
技术领域
本实用新型属于一种工业生产监测装置，更具体地说是一种工业化污水处理在线处理监测装置。
背景技术
在工业生产过程中，污水处理实时测量控制是一个必不可少的重要环节。但是，目前现有的工厂生产设备上的测量报警装置靠近生产现场，不支持分级设定预值，不具备语音模块，操作人员使用不便，影响了生产的效率。因此企业迫切需要一种污水处理报警系统以克服此类不足。
实用新型内容
实用新型目的：本实用新型的目的是为了解决现有技术中的不足，提供一种结构简单、安装使用方便，且可进行实时监测和报警的工业化污水处理在线处理监测装置。
技术方案：本实用新型所述的一种工业化污水处理在线处理监测装置，包括现场测量变送单元，无线传输模块以及上位手持监控单元，所述现场测量变送单元通过无线传输模块与所述上位手持监控单元无线通讯连接，所述现场测量变送单元包括相互连接的污水测量变送模块和无线发送模块，所述污水测量变送模块包括相互连接的A/D转换电路和现场控制芯片，所述A/D转换电路的输入端分别连接有氮氧传感器、总磷传感器、pH传感器、流量传感器、COD传感器以及温度传感器，所述现场控制芯片的输出端与所述无线发送模块连接;所述无线发送模块无线连接有无线接收模块，所述无线接收模块连接有主控芯片，所述主控芯片还连接有报警模块、语音人声播报模块以及输入显示模块，所述主控芯片还通过继电器与污水处理设备相连接，所述现场控制芯片采用stm32f103单片机，所述无线传输模块由无线通信芯片cc2430组成，所述上位手持监控单元实现将预输入的污水指标与实测污水数值对比，实现分级语音播报及报警功能，所述输入显示模块采用触摸液晶屏。
有益效果：本实用新型可实现上位监控单元与污水处理现场分离，能按照操作人员的设定实现分级报警，并具备语音提醒功能。远离处理现场，集蜂鸣报警和真人发声提醒相结合，具有人性化。且本实用新型结构简单，方便实用，经济效益高。
