申请日2015.09.07
公开(公告)日2016.03.02
IPC分类号C02F11/00; C02F11/14; C02F11/12
摘要
本实用新型涉及一种污泥浓缩及输送系统，其特征是：包括浓缩池、污泥螺杆泵、储泥罐、潜污泵和污泥破碎机，所述浓缩池上连接有潜污泵，所述潜污泵与污泥破碎机连接，所述储泥罐与污泥螺杆泵连接。有益效果:本实用新型在进泥口增加了破碎机，把污泥中的大物块，塑料等切碎，防止螺杆泵的磨损;提高了螺杆泵的使用寿命，污泥由储泥池利用潜水泵提升至小储泥罐，减小螺杆泵的安装高程，工作负荷;由于污泥在储泥罐中有停留时间，可以使污泥进一步浓缩，将螺杆泵的流量改为20m3/h，使板框进泥时间缩短，减少产泥周期，降低能耗、泥饼含水率。

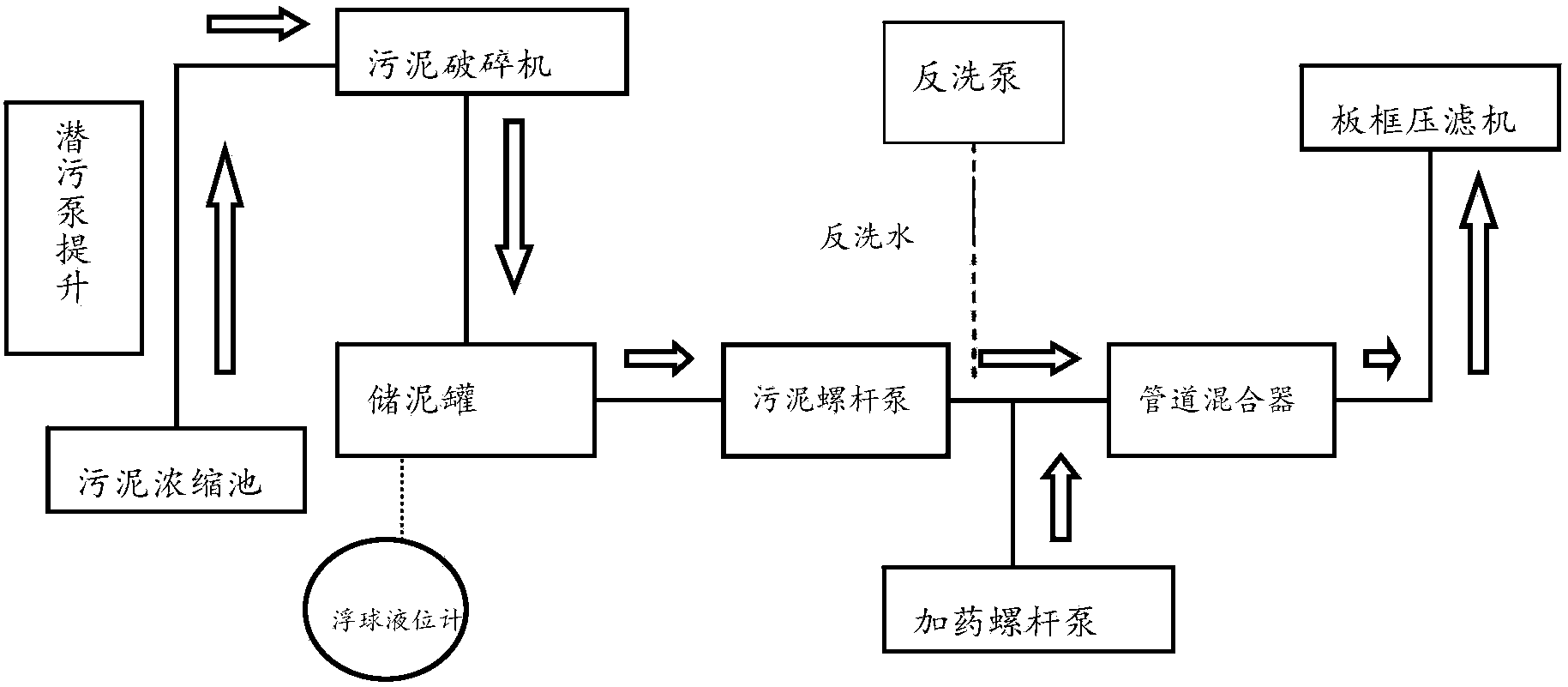

摘要附图
权利要求书
1.一种污泥浓缩及输送系统，其特征是：包括浓缩池、污泥螺杆泵、储泥罐、潜污泵和污泥破碎机，所述浓缩池上连接有潜污泵，所述潜污泵与污泥破碎机连接，所述储泥罐与污泥螺杆泵连接。
2.根据权利要求1所述的污泥浓缩及输送系统，其特征是：所述污泥螺杆泵后端通过管路连接有加药螺杆泵，所述加药螺杆泵后端通过管路连接管路混合器进入板框压滤机。
3.根据权利要求1所述的污泥浓缩及输送系统，其特征是：所述储泥罐中置有浮球液位计。
4.根据权利要求1或2所述的污泥浓缩及输送系统，其特征是：所述污泥螺杆泵的进泥口直径为D80-D100，浓缩池的出泥管道直径为 D100-D125。
说明书
污泥浓缩及输送系统
技术领域
本实用新型属于污水处理设备，尤其涉及一种污泥浓缩及输送系统。
背景技术
污泥浓缩及输送系统，由于储泥池池容小，气浮池排出的浮渣在储泥池内停留时间很短，每台进泥泵的流量是12m3/h,不能满足板框压滤机的供泥需求，且储泥池污水容易外溢。浓缩池到螺杆泵的地面安装高度差较大(约为4m)，螺杆泵的处理能力为12m3/h无法满足污泥脱水机，导致储泥池污水外溢，造成河道二次污染，直接影响进水水质;浓缩池的液面高度小于螺杆泵的安装高度。这样导致螺杆泵不易吸泥，即使能吸泥，对螺杆泵的定子磨损厉害，减少螺杆泵的使用寿命。螺杆泵前面缺少污泥破碎机，如果污泥中含有大物块，或者塑料袋等，容易造成螺杆泵的磨损，储泥池能杂物较多导致污泥螺杆泵经常堵塞，造成定子、转子经常损坏影响污泥泵的正常运行。减少其使用寿命。
实用新型内容
本实用新型是为了克服现有技术中的不足，提供一种污泥浓缩及输送系统，能将污泥输送至板框压滤机，减少了板框压滤机进泥的时间，减少对设备的损害，从而保证了后序设备的正常运行。
本实用新型为实现上述目的，通过以下技术方案实现，一种污泥浓缩及输送系统，其特征是：包括浓缩池、污泥螺杆泵、储泥罐、潜污泵和污泥破碎机，所述浓缩池上连接有潜污泵，所述潜污泵与污泥破碎机连接，所述储泥罐与污泥螺杆泵连接。
所述污泥螺杆泵后端通过管路连接有加药螺杆泵，所述加药螺杆泵后端通过管路连接管路混合器进入板框压滤机。
所述储泥罐中置有浮球液位计。
所述污泥螺杆泵的进泥口直径为D80-D100，浓缩池的出泥管道直径为D100-D125。
有益效果:与现有技术相比，本实用新型在进泥口增加了破碎机，把污泥中的大物块，塑料等切碎，防止螺杆泵的磨损;提高了螺杆泵的使用寿命，由于增加了螺杆泵的进泥流量(12m3/h增加到20m3/h)，减少了板框压滤机进泥的时间，提高工作效率，污泥由储泥池利用潜水泵提升至小储泥罐，减小螺杆泵的安装高程，工作负荷;由于污泥在储泥罐中有停留时间，可以使污泥进一步浓缩，在停用螺杆泵时，可以用反洗泵清理螺杆泵管路内污泥;将螺杆泵的流量改为20m3/h，使板框进泥时间缩短，减少产泥周期，降低能耗、泥饼含水率;增设加药泵投加絮凝剂，污泥与絮凝剂经管路混合器混合可以使污泥进入板框之前进一步絮凝浓缩。
