申请日2015.06.19
公开(公告)日2015.12.16
IPC分类号C02F1/38; C02F11/14; C02F11/12; C02F1/56
摘要
本实用新型公开了一种小型工业废水污泥浓缩脱水一体化装置，包括上部开口的壳体，壳体包括垂直设置的旋流区和锥体区，锥体区的下部设置有出水口，出水口与出水管连通;所述装置还包括传动带和驱动电机，传动带的一端与壳体相连，传动带的另一端与安设在驱动电机内部的驱动轴相连;所述锥体区底部通过旋转支承连接有储泥罐，储泥罐设置有排泥口。本实用新型以水力旋流器为设计模型，增加了旋转结构进行旋转离心，使泥水进一步分离，提高了污泥脱水的效果;可将多个装置首尾串联，进一步提高污泥处理效果;结构简单，便于安装和维修;占地面积小，运行成本低，满足了小型工业企业处理废水污泥的需要。

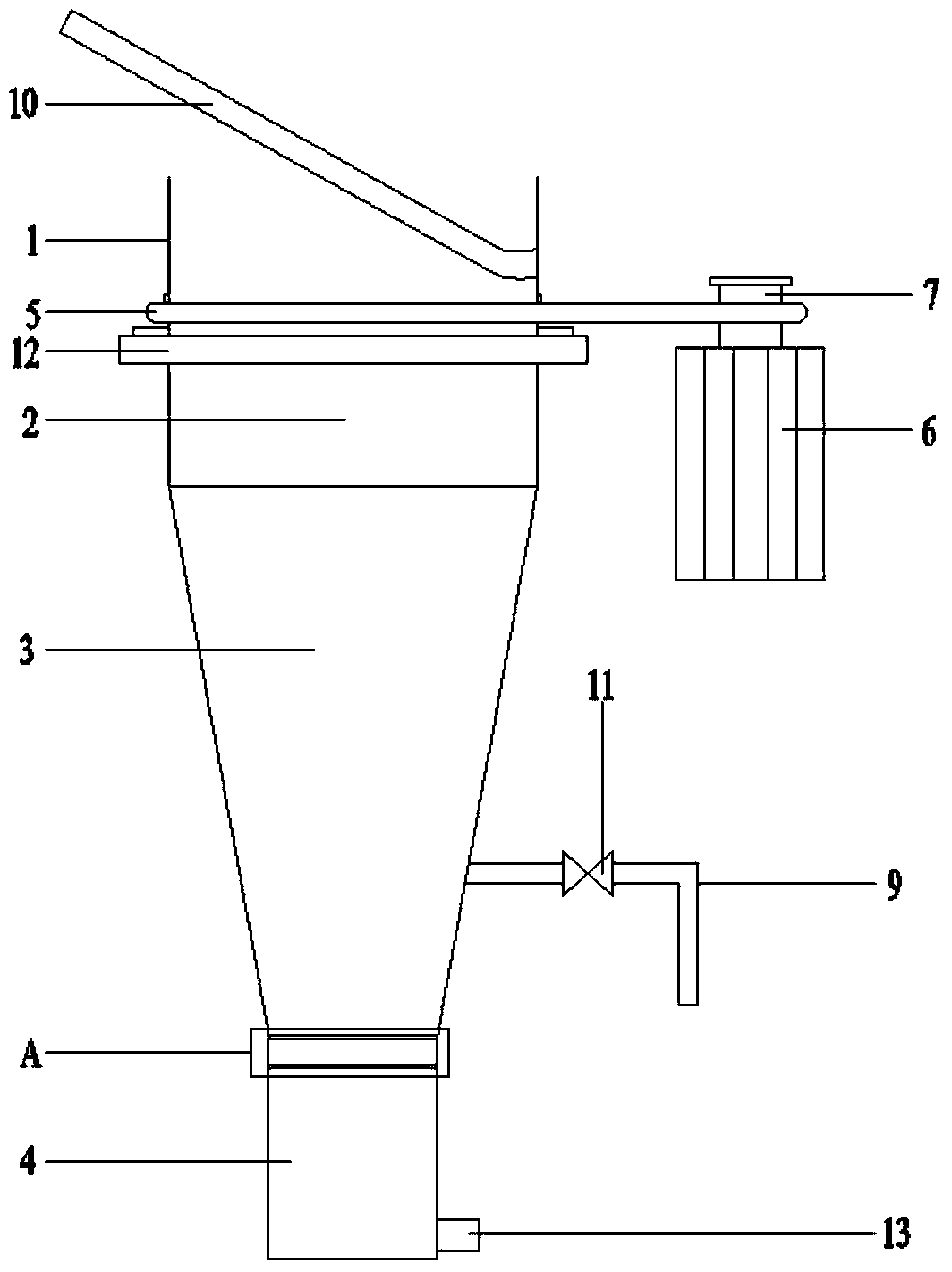

摘要附图
权利要求书
1.一种小型工业废水污泥浓缩脱水一体化装置，包括上部开口的壳体，壳体包括垂直设置的旋流区和锥体区，锥体区的下部设置有出水口，出水口与出水管连通，其特征在于，所述装置还包括传动带和驱动电机，传动带的一端与壳体相连，传动带的另一端与安设在驱动电机内部的驱动轴相连;所述锥体区底部通过旋转支承连接有储泥罐，储泥罐设置有排泥口。
2.如权利要求1所述的小型工业废水污泥浓缩脱水一体化装置，其特征在于，所述储泥罐的顶部设置有闸阀。
3.如权利要求1所述的小型工业废水污泥浓缩脱水一体化装置，其特征在于，壳体的外壁安设有固定支架。
说明书
小型工业废水污泥浓缩脱水一体化装置
技术领域
本实用新型涉及工业废水处理技术领域，具体涉及一种小型工业废水污泥浓缩脱水一体化装置。
背景技术
作为工业废水处理的副产品，污泥是包含水、泥沙、纤维、动植物残体及各种絮体、胶体、有机质、微生物、病菌、虫卵、重金属等的复杂多相体系，含水率高，体积大，易腐败，严重威胁着人类和生态环境的安全。而污泥中绝大多数有害物质都是由污水中沉积而来，如果污泥得不到科学合理的处理而被随意弃置，那么前期的污水处理工作相当于前功尽弃。因此，污泥处理成为工业废水处理领域的焦点问题之一。
目前，我国污水厂的污泥处理工艺主要包括污泥浓缩、污泥脱水、污泥消化等，一些大型工业企业购买污泥脱水机或者建造污泥硝化池来处理污泥。然而一些小型工业企业，由于工艺产生的污泥量少，而且污泥的产量不稳定，购买大型的污泥脱水机或者建造污泥消化池并不现实，污泥处理受到限制,部分污泥得不到科学处理而弃置。传统水力旋流器虽然结构简单，占地面积小，安装方便，费用低，但专门用于污泥浓缩脱水方面的应用仍然较少，主要有两个方面的原因：一方面，水力旋流器要求进料条件稳定，包括介质中不同成分的含量、流量等基本保持不变，压力波动小，否则分离效率下降;另一方面，液体在高速旋转运动中存在的剪应力会切割絮体，使絮体破碎。因此，有必要对现有技术进行改进。
发明内容
本实用新型的目的在于，针对现有技术的不足，提供一种适用于小型工业企业的污泥浓缩脱水一体化装置。
本实用新型所采用的技术方案是：一种小型工业废水污泥浓缩脱水一体化装置，包括上部开口的壳体，壳体包括垂直设置的旋流区和锥体区，锥体区的下部设置有出水口，出水口与出水管连通;所述装置还包括传动带和驱动电机，传动带的一端与壳体相连，传动带的另一端与安设在驱动电机内部的驱动轴相连;所述锥体区底部通过旋转支承连接有储泥罐，储泥罐设置有排泥口。
按上述方案，所述储泥罐的顶部设置有闸阀。
按上述方案，壳体的外壁安设有固定支架。
与现有技术相比，本实用新型的有益效果是：1)以水力旋流器为设计模型，增加了旋转机构进行旋转离心，使泥水进一步分离，提高了污泥脱水的效果;2)可将多个装置首尾串联，进一步提高污泥处理的效果;3)结构简单，便于安装和维修;占地面积小，运行方式简单，运行成本低，满足了小型工业企业处理废水污泥的需要。
