申请日2015.06.19
公开(公告)日2015.12.16
IPC分类号C02F9/10
摘要
本申请公开了一种搅拌型工业废水处理设备，包括依次连通的加热室、沉淀室和过滤室，所述加热室为密闭结构，加热室顶端设置有第一进水口，加热室的顶端位于第一进水口的两侧设置有收气罐，加热室自上而下被分为喷淋室、搅拌室和排污室三个腔室，本申请具有结构设计合理、除污效果好和成本低等优点，加热室自上而下被分为喷淋室、搅拌室和排污室三个腔室，将工业废水在喷淋室内汇集由喷淋头喷至搅拌室内，在搅拌室内充分搅拌，整个加热室内加热，加热室底部位于锥形排污口的上方设置有一组曝气器，使鼓风机送风至加热室内，使加热的废水充分受热，挥发出挥发性气体，使废水中溶解的挥发性气体。

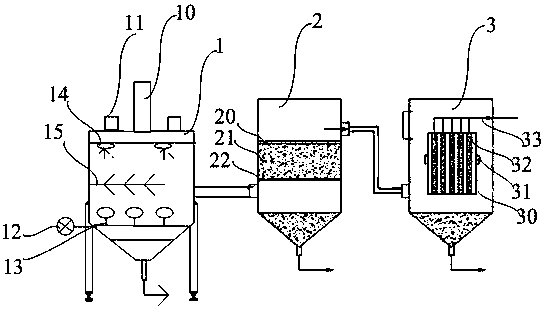

摘要附图
权利要求书
1.一种搅拌型工业废水处理设备，其特征在于：包括依次连通的加热室(1)、沉淀室(2)和过滤室(3)，所述加热室(1)为密闭结构，加热室(1)顶端设置有第一进水口(10)，加热室(1)的顶端位于第一进水口(10)的两侧设置有收气罐(11)，加热室(1)自上而下被分为喷淋室、搅拌室和排污室三个腔室，喷淋室中设置向下喷水的喷淋头(14)，搅拌室内设置有一个搅拌螺旋杆(15)，搅拌螺旋杆(15)下方设置有一组曝气器(13)，曝气器(13)的输入端连接有鼓风机(12);所述沉淀室(2)的中间部位设有滤层，所述滤层由底板(22)、顶板(20)和填充于底板(22)与顶板(20)之间的无机滤料(21)组成，所述底板(22)与顶板(20)上均设有透水孔;所述过滤室(3)内设有淹没式膜滤器(30);所述加热室(1)、沉淀室(2)和过滤室(3)的底端均设置有锥形排污口。
2.根据权利要求1所述的搅拌型工业废水处理设备，其特征在于：所述加热室(1)为桶形结构，加热室(1)的桶体为双层结构，内外层均为不锈钢材质，内外层之间设置保温材料和加热电阻丝。
3.根据权利要求1所述的搅拌型工业废水处理设备，其特征在于：所述过滤室(3)的外侧壁上设置有超声波搅拌装置。
4.根据权利要求1所述的搅拌型工业废水处理设备，其特征在于：所述淹没式膜滤器(30)的外侧设有一组进水口(31)，内侧设有一组滤芯件(32)，所述滤芯件(32)上连接有中芯出水口(33)。
5.根据权利要求1所述的搅拌型工业废水处理设备，其特征在于：所述无机滤料(21)的粒径为0.25-1.2mm。
说明书
一种搅拌型工业废水处理设备
技术领域
本申请涉及污水处理技术领域，特别是一种搅拌型工业废水处理设备。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。
现有的工业企业，特别是石油化工、化学化肥、印染、电镀、油漆企业等形成的废水中含有大量的挥发性气体，而现有的一些专利目的是去除废水中难降解的有机物和水溶性有机物和其他污染物，如苯、甲苯、硝基苯、四氯化碳、三氯甲烷、硫化物、离分子烃类、染料、汽油、胺类等。因为形成这些工业废水的企业一般都是需要将化学药品过渡到产品上，中间需要各种溶剂做配合，而且需要较高的温度，所以形成的废水一般都具有较高的温度。
实用新型内容
本申请的目的是提供一种搅拌型工业废水处理设备。
为解决上述技术问题，本申请采用的技术方案是：
一种搅拌型工业废水处理设备，包括依次连通的加热室、沉淀室和过滤室，所述加热室为密闭结构，加热室顶端设置有第一进水口，加热室的顶端位于第一进水口的两侧设置有收气罐，加热室自上而下被分为喷淋室、搅拌室和排污室三个腔室，喷淋室中设置向下喷水的喷淋头，搅拌室内设置有一个搅拌螺旋杆，搅拌螺旋杆下方设置有一组曝气器，曝气器的输入端连接有鼓风机的进风口;所述沉淀室的中间部位设有滤层，所述滤层由均设有透水孔的底板、顶板和填充于底板与顶板之间的无机滤料组成;所述过滤室内设有淹没式膜滤器;所述加热室、沉淀室和过滤室的底端均设置有锥形排污口。
所述加热室为桶形结构，加热室的桶体为双层结构，内外层均为不锈钢材质，内外层之间设置保温材料和加热电阻丝。
所述过滤室的外侧壁上设置有超声波搅拌装置。
所述淹没式膜滤器的外侧设有一组进水口，内侧设有一组滤芯件，所述滤芯件上连接有中芯出水口。
所述无机滤料的粒径为0.25-1.2mm。
本申请采用上述结构后，具有如下技术效果：
本申请具有结构设计合理、除污效果好和成本低等优点，加热室自上而下被分为喷淋室、搅拌室和排污室三个腔室，将工业废水在喷淋室内汇集由喷淋头喷至搅拌室内，在搅拌室内充分搅拌，整个加热室内加热，加热室底部位于锥形排污口的上方设置有一组曝气器，使鼓风机送风至加热室内，使加热的废水充分受热，挥发出挥发性气体，使废水中溶解的挥发性气体收集到收气罐中。
过滤室内设置多级过滤，能够分次将污水进行过滤净化，有效的除去污水中所含杂质，采用的小孔径过滤网可以避免一些小颗粒杂质进入过滤装置中，使得除污效果更好，从而降低了企业成本，提高了工作效率。
