申请日2015.04.07
公开(公告)日2015.08.05
IPC分类号B01F5/06; F16L55/00; B01F15/02; B01F15/04
摘要
本实用新型涉及一种水处理设备高压配水母液计量混合阀组。传统横管弯头与静态混合器之间的焊口过于集中;流量控制单元体积大、重量大、二次校检不方便。一种水处理设备高压配水母液计量混合阀组，其组成包括：母液管(9)，所述的母液管一端与混合管(1)和调剖管(2)连接，所述的混合管两端分别与进水管(10)和注入管(6)连接，所述的进水管与酸洗管(11)连接，所述的注入管与洗井管(5)连接，所述的进水管与进母液管、调剖管通过角钢(16)固定。本实用新型应用于水处理设备高压配水母液计量混合阀组。

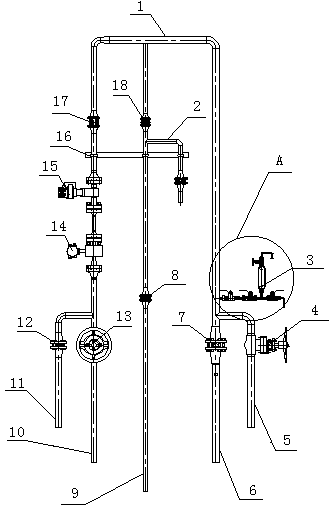

摘要附图
权利要求书
1.一种水处理设备高压配水母液计量混合阀组，其组成包括：母液管，其特征是：所述的母液管一端与混合管和调剖管连接，所述的混合管两端分别与进水管和注入管连接，所述的进水管与酸洗管连接，所述的注入管与洗井管连接，所述的进水管与进母液管、调剖管通过角钢固定。
2.根据权利要求1所述的水处理设备高压配水母液计量混合阀组，其特征是：所述的混合管与调抛管之间具有止回阀，所述的进水管上依次具有闸阀、电磁流量计、高压流量自控仪、止回阀，所述的进母液管上具有球阀、止回阀，所述的注入管上依次具有球阀、取样器，所述的酸洗管上具有球阀，所述的洗井管上具有闸阀。
说明书
水处理设备高压配水母液计量混合阀组
技术领域：
本实用新型涉及一种水处理设备高压配水母液计量混合阀组。
背景技术：
公司生产的高压配水母液计量混合阀组是根据满足用户需求、模块化组合、控制精度高、装置占地面积小、降低工程总投资”的设计原则开发的面向油田注入站需要的关键的机电一体化的专用装置。传统水处理设备高压配水母液记量混哈阀组缺点：横管弯头与静态混合器之间的焊口过于集中;流量控制单元体积大、重量大、二次校检不方便;酸洗管为DN25管径，酸洗时需要焊接现场操作不方便。
发明内容：
本实用新型的目的是提供一种水处理设备高压配水母液计量混合阀组。
上述的目的通过以下的技术方案实现：
一种水处理设备高压配水母液计量混合阀组，其组成包括：母液管，所述的母液管一端与混合管和调剖管连接，所述的混合管两端分别与进水管和注入管连接，所述的进水管与酸洗管连接，所述的注入管与洗井管连接，所述的进水管与进母液管、调剖管通过角钢固定。
所述的水处理设备高压配水母液计量混合阀组，所述的混合管与调抛管之间具有止回阀，所述的进水管上依次具有闸阀、电磁流量计、高压流量自控仪、止回阀，所述的母液管上具有球阀、止回阀，所述的注入管上依次具有球阀、取样器，所述的酸洗管上具有球阀，所述的洗井管上具有闸阀。
本实用新型的有益效果：
1.本实用新型混合阀组包括一条母液来液管线，与母液阀组出口相连。一条来水管线，由一条埋地的来水汇管给各个阀组供水。一条混合管线，母液与水在此处混合均匀后注入地下。一条酸洗管线作为酸洗来液管，同时改变了母液与水的混合位置，在静态混合器之前增加了预混段，为母液与水的进一步混合做好准备。避免了横管弯头与静态混合器之间的焊口过于集中的问题。降低了工艺总体高度，节约成本。流量控制单元由原来的一体化设计改成分体式设计，分体式设计把流量计和控制阀分开成独立单元，两独立单元之间为法兰联接，独立单元的优势在于，体积减小，重量减轻，便于安装。用户在仪表二次校检时可单独拆卸流量计进行校检，大大降低了劳动强度，并节省了时间，从而保证了注入时率。
