申请日2015.04.07
公开(公告)日2015.08.05
IPC分类号C02F1/24
摘要
本实用新型涉及一种污水沉降罐气浮装置溶气水释放头。传统的污水沉降罐气浮装置溶气水释放头四周扩散释放效果不好。一种污水沉降罐气浮装置溶气水释放头，其组成包括：螺纹接口(3)，所述的螺纹接口下端与释放导流固定顶板(2)焊接，所述的释放导流固定顶板与释放导流活动底板(1)通过螺栓连接，所述的释放导流活动底板上具有一组导流槽(4)。本实用新型应用于污水沉降罐气浮装置溶气水释放头。

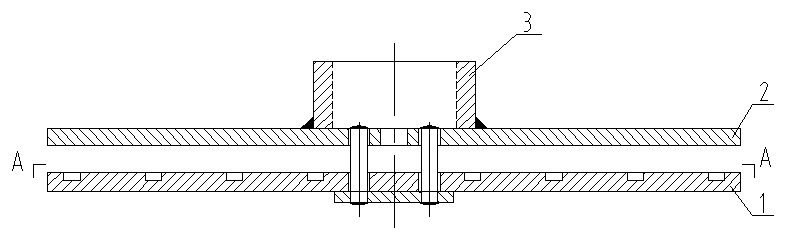

摘要附图
权利要求书
1.一种污水沉降罐气浮装置溶气水释放头，其组成包括：螺纹接口，其特征是：所述的螺纹接口下端与释放导流固定顶板焊接，所述的释放导流固定顶板与释放导流活动底板通过螺栓连接，所述的释放导流活动底板上具有一组导流槽。
2.根据权利要求1所述的污水沉降罐气浮装置溶气水释放头，其特征是：所述的释放导流活动底板中心具有三个通孔，所述的三个通孔彼此角度为120°。
说明书
污水沉降罐气浮装置溶气水释放头
技术领域：
本实用新型涉及一种污水沉降罐气浮装置溶气水释放头。
背景技术：
气浮法净水是当前国际上新的水处理方法之一，它的工作原理是在压力状况下，将大量空气容于水中，形成溶气水，作为工作介质，通过释放器骤然减压快速释放，产生大量微细气泡。微细气泡与混凝反应后废水中的凝聚物粘附在一起，使絮体浮于水面，从而使污物从水中分离出去，达到净水的目的。传统的污水沉降罐气浮装置溶气水释放头四周扩散释放效果不好。
发明内容：
本实用新型的目的是提供一种污水沉降罐气浮装置溶气水释放头。
上述的目的通过以下的技术方案实现：
一种污水沉降罐气浮装置溶气水释放头，其组成包括：螺纹接口，所述的螺纹接口下端与释放导流固定顶板焊接，所述的释放导流固定顶板与释放导流活动底板通过螺栓连接，所述的释放导流活动底板上具有一组导流槽。
所述的污水沉降罐气浮装置溶气水释放头，所述的释放导流活动底板中心具有三个通孔，所述的三个通孔彼此角度为120°。
本实用新型的有益效果：
1.本实用新型释放器通过螺纹接口与溶气水输送管道连接,溶气水进入释放器后通过?10的孔进入上下导流板形成的空间向四周扩散释放。释放导流活动底板上加开一定数量的导流槽使溶气水形成湍流。导流槽的作用是使溶气水产生不同方向的流向，且加速一部分方向的流速。溶气水在向四周扩散时需要充分与罐内的污水混合，溶气水形成湍流有利于充分混合。
