水处理设备污油、污水回收技术

发布时间:2018-4-17 22:04:50  中国污水处理工程网

  申请日2015.04.07

  公开(公告)日2015.08.05

  IPC分类号C02F1/00

  摘要

  本实用新型涉及一种水处理设备污油、污水回收装置。传统污油、污水回收装置无手动设置,无法进行手动盘车,常时间不运转容易损坏电机。一种水处理设备污油、污水回收装置,其组成包括:缸体(7),所述的缸体两侧面上具有污油进口(9),所述的缸体内部右侧安装有长轴液下泵(10),所述的长轴液下泵与防爆电机(11)连接,所述的缸体内部左侧安装有标尺(3),所述的缸体两侧面上污油进口中插有伴热管(8)。本实用新型应用于水处理设备污油、污水回收装置。

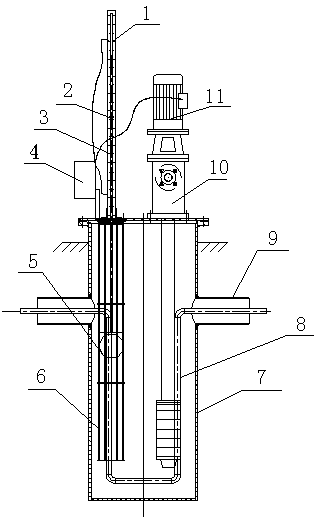

  摘要附图



  权利要求书

  1.一种水处理设备污油、污水回收装置,其组成包括:缸体,其特征是:所述的缸体两侧面上具有污油进口,所述的缸体内部右侧安装有长轴液下泵,所述的长轴液下泵与防爆电机连接,所述的缸体内部左侧安装有标尺,所述的缸体两侧面上污油进口中插有伴热管。

  2.根据权利要求1所述的水处理设备污油、污水回收装置,其特征是:所述的标尺包括浮球笼子,所述的浮球笼子内具有浮球,所述的标尺上具有液位控制器,所述的标尺指示标杆上端焊接一块铁块,所述的防爆电机与液位控制器与防爆电箱连接。

  说明书

  水处理设备污油、污水回收装置

  技术领域:

  本实用新型涉及一种水处理设备污油、污水回收装置。

  背景技术:

  我公司生产的污油污水回收装置主要用于温度不高于80℃的工矿生产、城市生活的外泄原油、污油、污水及物理化学性质类似如水的流体介质的污油、污水回收场所,常规情况下,装置为室内安装,工作区域为防爆区。其主要核心部件包括自控显示液位标尺、防爆无泄漏多级液下泵、防爆自动电气控制柜以及液体回收缸等。泵的设计严格按照GB/T5656-2008离心泵技术条件(II类)标准执行。传统污油、污水回收装置无手动设置,无法进行手动盘车,常时间不运转容易损坏电机。

  发明内容:

  本实用新型的目的是提供一种水处理设备污油、污水回收装置。

  上述的目的通过以下的技术方案实现:

  一种水处理设备污油、污水回收装置,其组成包括:缸体,所述的缸体两侧面上具有污油进口,所述的缸体内部右侧安装有长轴液下泵,所述的长轴液下泵与防爆电机连接,所述的缸体内部左侧安装有标尺,所述的缸体两侧面上污油进口中插有伴热管。

  所述的水处理设备污油、污水回收装置,所述的标尺包括浮球笼子,所述的浮球笼子内具有浮球,所述的标尺上具有液位控制器,所述的标尺指示标杆上端焊接一块铁块,所述的防爆电机与液位控制器与防爆电箱连接。

  本实用新型的有益效果:

  1.本实用新型配有自动与手动切换两档。在手动档时,根据液位显示器显示的实际高度启泵停泵,当切换到自动档时,在设定的液面下,自动启泵,介质输完后自动停泵。无须人工操作。本装置可处理温度-10℃——+80℃的介质,特殊情况下可达120℃。可输送高粘度介质,含颗粒介质。本装置嵌埋入地下,只需在第一次启泵时,设定液位界面,其余均为无人操作,电路简单,故障点少,易于维修,同时,配备为防爆电动,安全可靠。
