申请日2015.10.15
公开(公告)日2016.03.30
IPC分类号F23G7/06
摘要
本实用新型是一种污泥干燥的尾气处理系统，其包含一燃烧装置、一尾气处理装置以及一污泥干燥装置，该尾气处理装置是用以处理该燃烧装置所产生的燃烧尾气，一干燥气流导入该污泥干燥装置并带走该污泥干燥装置中的待干燥污泥所含水份，而形成一含水气流排出，由该污泥干燥装置排出的含水气流可选择地进入该尾气处理装置及该燃烧装置至少其中一者，由此，本实用新型能有效处理污泥干燥过程所产生的尾气，且设置成本较低，能发挥极高的成本效益。
权利要求书

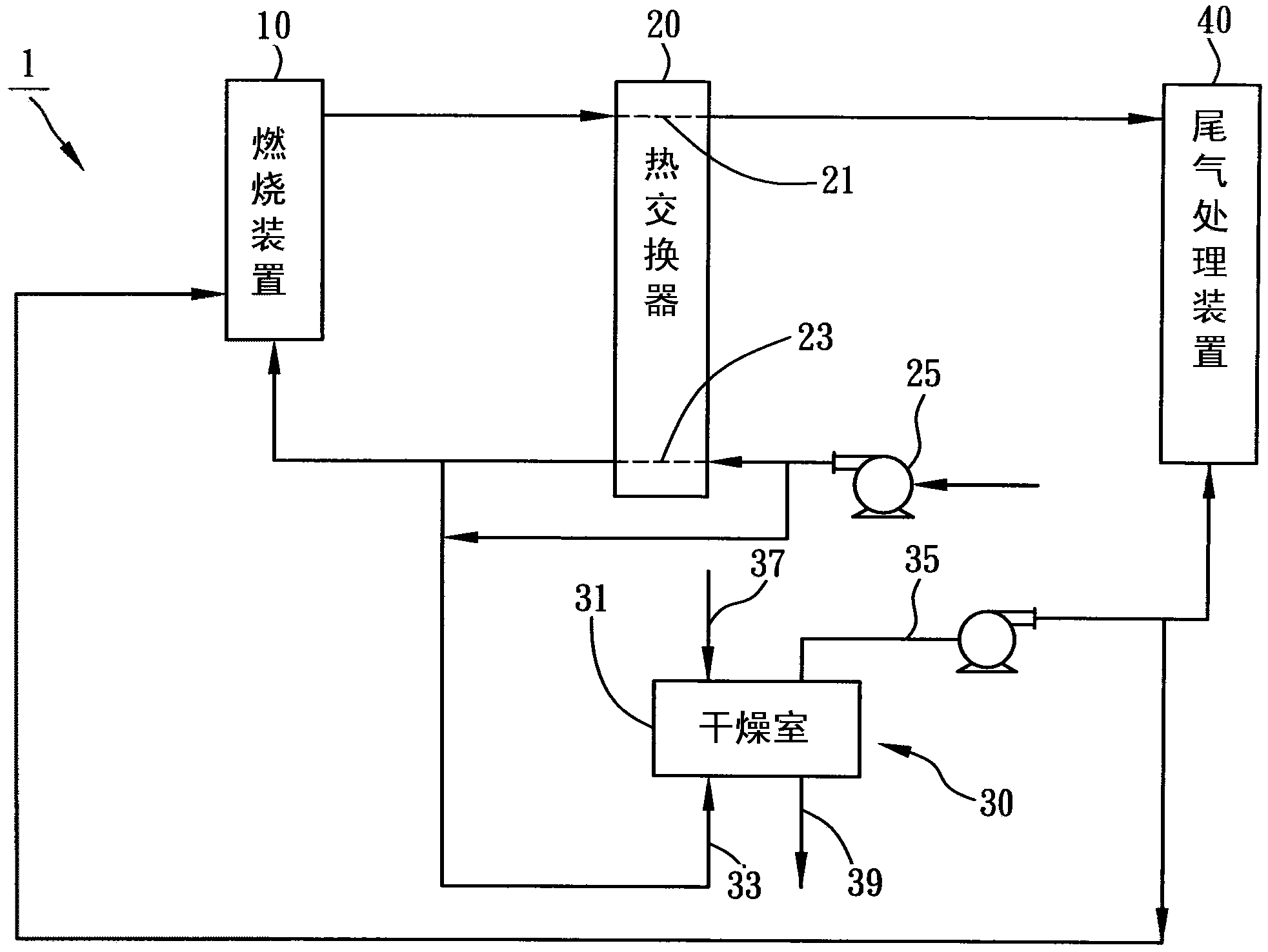

1.一种污泥干燥的尾气处理系统，其特征在于，具有一燃烧装置、一尾气处理装置以及一污泥干燥装置，该尾气处理装置是用以处理该燃烧装置所产生的燃烧尾气，该污泥干燥装置包括一干燥室、一进气口、一排气口、一污泥入口及一污泥出口，该进气口、排气口、污泥入口及污泥出口均连通于该干燥室，待干燥污泥经由该污泥入口导入该干燥室并由该污泥出口排出，一干燥气流经由该进气口导入该干燥室并带走该待干燥污泥所含水份而形成一含水气流，该含水气流经由该排气口排出，由该污泥干燥装置排出的含水气流可选择地进入该尾气处理装置及该燃烧装置至少其中一者。
2.如权利要求1所述污泥干燥的尾气处理系统，其特征在于，其还包括一热交换器，该热交换器具有一第一路径及一第二路径，由该燃烧装置排出的燃烧尾气经由该第一路径进入该热交换器，一空气气流经由该第二路径进入该热交换器与该燃烧尾气进行热交换，经热交换处理后的空气气流的至少一部分形成该干燥气流的至少一部分。
3.如权利要求2所述污泥干燥的尾气处理系统，其特征在于，其中经热交换处理后的空气气流的一部分被导入该燃烧装置。
4.如权利要求1所述污泥干燥的尾气处理系统，其特征在于，其中该含水气流的至少一部分被导入该燃烧装置，该含水气流被导入该燃烧装置的流量不高于被导入该燃烧装置的空气气流流量的十分之一。
5.如权利要求4所述污泥干燥的尾气处理系统，其特征在于，其中若该污泥干燥装置所排出的含水气流流量高于被导入该燃烧装置的空气气流流量的十分之一，则一部分的所述含水气流更被导入该尾气处理装置。
6.如权利要求1所述污泥干燥的尾气处理系统，其特征在于，其中该尾气处理装置为静电除尘器、脱硫塔或其组合。
说明书
污泥干燥的尾气处理系统
技术领域
本实用新型是关于一种气体处理系统，特别是一种污泥干燥的尾气处理系统。
背景技术
污泥是废水处理过程中产生的固体废弃物，随着国内经济的快速发展和环保法规的加严，污水厂的处理水量不断地提高，产生的污泥量也日益增加，由于从污水处理厂排放出来的污泥体积非常庞大且含水率较高，为让污泥能够达到减量化、稳定化、无害化及资源化等目的，必须对其进行脱水干燥处理。
由于污泥在干燥过程中会产生臭气、氯气等有害气体，而且容易产生恶臭，对周遭民众产生诸多困扰，因此必须对污泥干燥产生的尾气进行处理，但若用蒸汽或烟气直接烘干污泥，其尾气在带有大量水蒸气的情况下不仅增加处理难度，也会增加处理的成本。
实用新型内容
有鉴于上述的缺失，本实用新型的目的在于提供一种污泥干燥的尾气处理系统，其污泥干燥后排出的气流除了可直接进行尾气处理，亦可导入燃烧装置中焚化，进而将干燥尾气妥善处理，降低恶臭。
为达上述目的，本实用新型提供一种污泥干燥的尾气处理系统，其特征在于，具有一燃烧装置、一尾气处理装置以及一污泥干燥装置，该尾气处理装置是用以处理该燃烧装置所产生的燃烧尾气，该污泥干燥装置包括一干燥室、一进气口、一排气口、一污泥入口及一污泥出口，该进气口、排气口、污泥入口及污泥出口均连通于该干燥室，待干燥污泥经由该污泥 入口导入该干燥室并由该污泥出口排出，一干燥气流经由该进气口导入该干燥室并带走该待干燥污泥所含水份而形成一含水气流，该含水气流经由该排气口排出，由该污泥干燥装置排出的含水气流可选择地进入该尾气处理装置及该燃烧装置至少其中一者。
其还包括一热交换器，该热交换器具有一第一路径及一第二路径，由该燃烧装置排出的燃烧尾气经由该第一路径进入该热交换器，一空气气流经由该第二路径进入该热交换器与该燃烧尾气进行热交换，经热交换处理后的空气气流的至少一部分形成该干燥气流的至少一部分。
其中经热交换处理后的空气气流的一部分被导入该燃烧装置。
其中该含水气流的至少一部分被导入该燃烧装置，该含水气流被导入该燃烧装置的流量不高于被导入该燃烧装置的空气气流流量的十分之一。
其中若该污泥干燥装置所排出的含水气流流量高于被导入该燃烧装置的空气气流流量的十分之一，则一部分的所述含水气流更被导入该尾气处理装置。
其中该尾气处理装置为静电除尘器、脱硫塔或其组合。
由此，污泥干燥过程所产生的干燥尾气可被妥善处理，而后才对外排放，降低对周围环境的影响，且可以直接搭配既有燃烧装置的尾气处理装置，从而大幅减少尾气处理系统的设置成本。
