申请日2015.10.15
公开(公告)日2016.04.06
IPC分类号C02F9/14; B01D33/067; B01D33/50
摘要

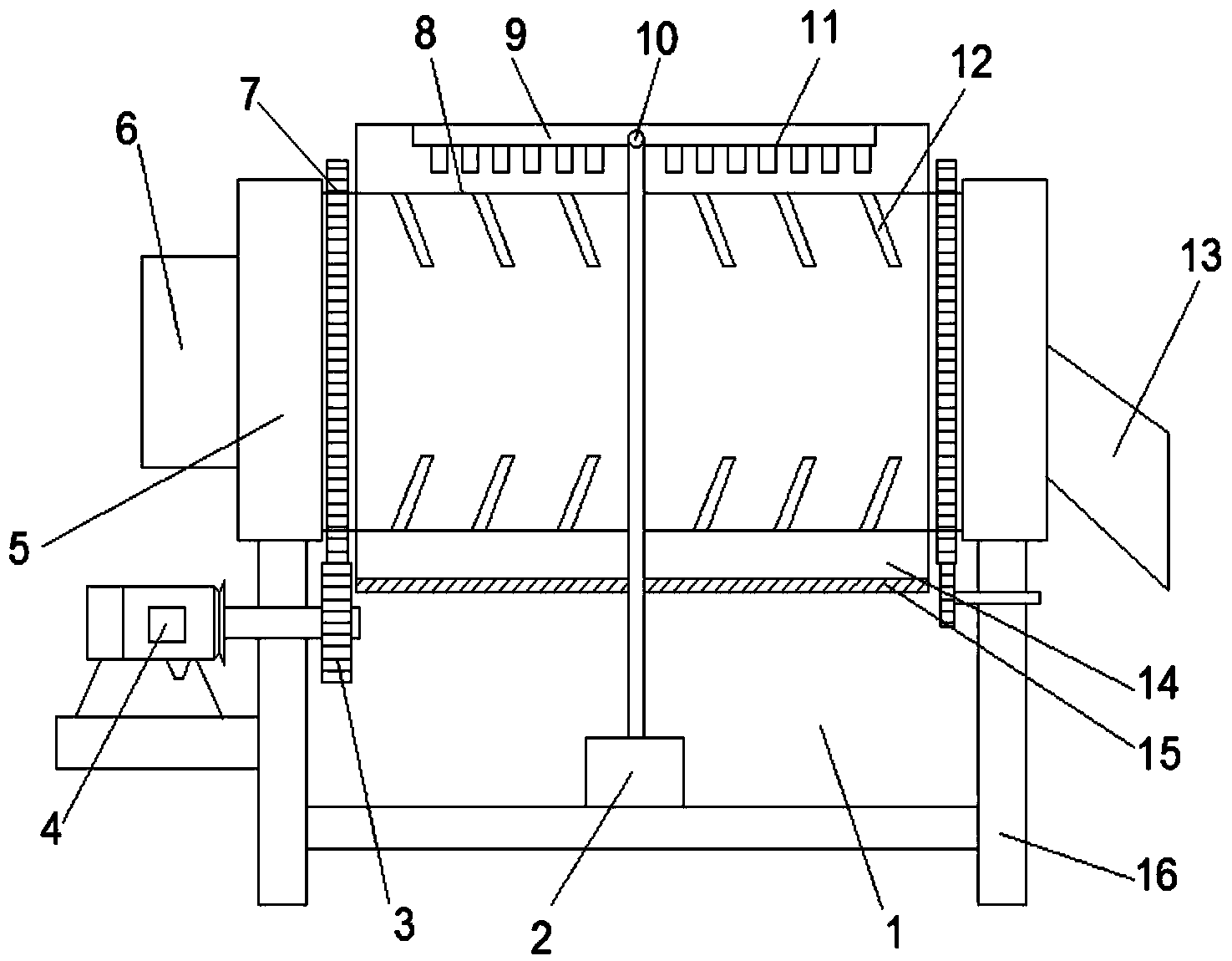

本实用新型公开了一种污水过滤设备，包括储水箱、主动齿轮、从动齿轮、过滤滚筒和集水罐体，所述过滤滚筒两端套设在轴承内，轴承焊接在机架上端，过滤滚筒外侧焊接有从动齿轮，从动齿轮下方连接主动齿轮，主动齿轮连接电机，所述过滤滚筒一端设有污水管，过滤滚筒另一端设有排泄斗，过滤滚筒内壁上设有螺旋叶片，所述过滤滚筒外侧套设有集水罐体，所述集水罐体底部设有吸附层，集水罐体底部连接储水箱，储水箱设置在机架上，所述过滤滚筒上方的集水罐体内水平设有匀水管，匀水管通过上水管连接循环水泵，循环水泵安装有储水箱内，本设备可对污水快速不间断的过滤，无需停机对杂物进行清理，实现水流的循环利用，有效避免过滤滚筒发生堵塞。
权利要求书
1.一种污水过滤设备，包括储水箱、主动齿轮、从动齿轮、过滤滚筒和集水罐体，其特征在于，所述过滤滚筒两端套设在轴承内，轴承焊接在机架上端，过滤滚筒外侧焊接有从动齿轮，从动齿轮下方连接主动齿轮，主动齿轮连接电机，所述过滤滚筒一端设有污水管，过滤滚筒另一端设有排泄斗，过滤滚筒内壁上设有螺旋叶片，所述过滤滚筒外侧套设有集水罐体，集水罐体底部连接储水箱，所述集水罐体底部设有吸附层，储水箱设置在机架上，所述过滤滚筒上方的集水罐体内水平设有匀水管，匀水管通过上水管连接循环水泵，循环水泵安装有储水箱内。
2.如权利要求1所述的一种污水过滤设备，其特征在于，所述过滤滚筒为圆柱形结构，过滤滚筒表面设有若干通孔，过滤滚筒水平放置。
3.如权利要求1所述的一种污水过滤设备，其特征在于，所述匀水管上设有若干开口朝下的冲洗喷头。
4.如权利要求1所述的一种污水过滤设备，其特征在于，所述吸附层数目为2-4层。
说明书
一种污水过滤设备
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水过滤设备。
背景技术
随着科学技术的飞速发展，工业领域也得到了很大程度的发展，其发展速度已远超人们的预想，而在工业发展的同时，工业废水也无可避免，而工业废水如果直接排放就会污染环境，这会给人们带来损失，现有的污水处理器存在一些缺点，如价格昂贵，使用时容易造成堵塞，需要较高的维修成本，在污水池里器对废水进行处理之前需要进行过滤处理，现有的设备难以实现大批量污水不间断过滤处理，常常需要停机对杂物进行清理，影响污水过滤的效率，同时，过滤时已发生堵塞，常规的水冲洗方式会浪费大量水资源，增加生产成本，不利于环保节约。
实用新型CN203030080U公开的新型井口过滤器，经过滤芯和过滤管两级过滤装置，来提高污水的过滤精度，但是该设备具有结构复杂，成本高等缺点，不利于工业化大规模应用;实用新型CN202912772U的调剖设备的污水过滤曝氧装置，将曝氧后的污水经过滤器过滤，来达到过滤的目的，不过该设备的过滤效率较低，且过滤器的滤网需要频繁更换，严重影响水处理能力。
实用新型内容
本实用新型的目的在于提供一种污水过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水过滤设备，包括储水箱、主动齿轮、从动齿轮、过滤滚筒和集水罐体，所述过滤滚筒两端套设在轴承内，轴承焊接在机架上端，过滤滚筒外侧焊接有从动齿轮，从动齿轮下方连接主动齿轮，主动齿轮连接电机，所述过滤滚筒一端设有污水管，过滤滚筒另一端设有排泄斗，过滤滚筒内壁上设有螺旋叶片，所述过滤滚筒外侧套设有集水罐体，集水罐体底部连接储水箱，所述集水罐体底部设有吸附层，储水箱设置在机架上，所述过滤滚筒上方的集水罐体内水平设有匀水管，匀水管通过上水管连接循环水泵，循环水泵安装有储水箱内。
作为本实用新型进一步的方案：所述过滤滚筒为圆柱形结构，过滤滚筒表面 设有若干通孔。
作为本实用新型进一步的方案：所述过滤滚筒水平放置。
作为本实用新型进一步的方案：所述匀水管上设有若干开口朝下的冲洗喷头。
作为本实用新型进一步的方案：所述吸附层数目为2-4层。
所述用于污水过滤的吸附剂的制备方法如下：
预处理的凹凸棒土与MBAA在盐水中混合，在60℃下搅拌1-3h;将生物高分子溶液与上述混合溶液混合，将上述溶液加热到50℃，加入凹凸棒土质量4%的活性污泥和2%的纳米铁锰复合氧化物，加入凹凸棒土质量3%的碳纳米管搅拌处理1小时，搅拌速度为10r/min。然后向上述混合液加入环糊精复合溶液，在30℃搅拌40min，在10℃放置30min后，调整温度为3℃保持60min进行缓慢搅拌固化交联，将上述混合物用纱布包裹后压挤去水。用10%单宁酸溶液冲洗2遍;上述混合物放置在50℃烘箱处理10h后即可。
预处理的凹凸棒土与MBAA的比例为：10:6。
凹凸棒土的预处理：将粒径300目～1000目的凹凸棒土加入体积浓度为25%的甲醇溶液中，控制温度在45-50℃，电脉冲处理;沉淀1h后取上层清液，上层清液中加少量蒸馏水混合均匀后用500rpm离心1min，取上层清液，如此反复洗涤上层清液3～5次，最后用2000-3000rpm进行离心分离，取其沉淀，90℃下真空干燥24h，研磨后按粒径200目～400目筛子过筛，收集凹凸棒土待用。
电脉冲处理条件如下：高压脉冲处理8min;高压脉冲电场(PEF)处理。
所述盐水为KCl和聚乙烯醇混合溶液，KCl质量浓度为4%，聚乙烯醇质量浓度为4%。
所述生物高分子溶液的添加量为凹凸棒土质量的6倍。
生物高分子溶液的制备方法如下：
将发酵培养获得的聚谷氨酸发酵液与灵芝菌发酵培养液体按照1:7混合，随后采用浓缩设备浓缩到混合体积的30%。
所述聚谷氨酸发酵液与灵芝菌发酵培养液按照常规方法培养即可。
活性污泥的浓度为4000mg/L。
碳纳米管的制备方法为：在体积比为20%的甲醇水溶液中添加甲醇水溶液重量25%的碳纳米管，浸泡处理40min，离心收集沉淀物质即可。
环糊精复合溶液中含有10%的环糊精和40%的硼酸。
与现有技术相比，本实用新型的有益效果是：所述一种污水过滤装置，实现污水快速不间断的过滤，无需停机对杂物进行清理，实现水流的循环利用，有效避免过滤滚筒发生堵塞，吸附剂可对污水中的有害物质进一步吸附。
