申请日2014.12.29
公开(公告)日2015.09.02
IPC分类号F23G7/00
摘要
本实用新型公开一种有机质污泥掺烧回收利用系统，其通过搓合机将生物质燃料与干化污泥进行掺杂并通过皮带输送机输送至流化床锅炉顶部上料口，同时将氧气通过助燃风管路送到流化床锅炉，实现干化污泥与掺烧生物质燃料的富氧燃烧，所产生的热能通过流化床锅炉、汽轮机和发电机转换成电能;流化床锅炉经过汽轮机后产生的蒸汽经过凝汽器冷凝形成冷凝水又回流到流化床锅炉中;流化床锅炉中的固相残渣由流化床锅炉底部出料口排出作为建材原料;藉此，将生物质燃料与干化污泥掺杂，提高污泥焚烧的热值，解决了污泥热值低、不易燃烧的问题，采用富氧燃烧使燃烧更为充分，提高燃料的利用率,无需再外加辅助燃料，降低成本，便于后续的发电。

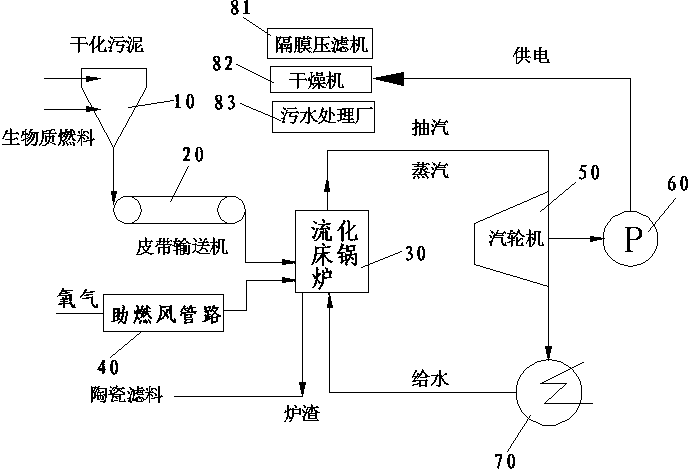

摘要附图
权利要求书
1.一种有机质污泥掺烧回收利用系统，其特征在于：包括有污泥仓、皮带输送机、流化床锅炉、助燃风管路、汽轮机、凝汽器和发电机，其中，该流化床锅炉具有入料口、氧气入口及用于排出固相残渣的出料口;该污泥仓内设置有用于将生物质燃料与干化污泥进行掺杂的搓合机，该皮带输送机衔接于污泥仓于流化床锅炉的入料口之间，该助燃风管路连通于流化床锅炉的氧气入口， 该流化床锅炉、汽轮机和发电机构成电能转换分系统。
2.根据权利要求1所述的有机质污泥掺烧回收利用系统，其特征在于：所述流化床锅炉的入料口开设于流化床锅炉顶部，所述出料口开设于流化床锅炉底部。
说明书
一种有机质污泥掺烧回收利用系统
技术领域
本实用新型涉及污泥处理领域技术，尤其是指一种有机质污泥掺烧回收利用系统。
背景技术
随着环保意识的提高，城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注,将污泥干化然后焚烧发电的处理方式可以实现资源化、减量化处理，焚烧炉内的高温可以分解有害物质，焚烧残渣只占原污泥的少部分，焚烧产生的热量可以转化为电能。但是，污泥热值低，不易燃烧，往往造成污泥燃烧不充分、燃烧效率低、炉渣减量较少等问题，在实际处理过程中往往需要向锅炉内喷入燃油等辅助燃料来助燃，因此，其污泥焚烧成本也较高。
因此，需要研究出一种新的污泥燃烧方法来解决上述问题。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种有机质污泥掺烧回收利用系统，其解决了污泥热值低、不易燃烧的问题，采用富氧燃烧使燃烧更为充分，提高燃料的利用率,无需再外加辅助燃料，降低成本，便于后续的发电。
为实现上述目的，本实用新型采用如下之技术方案：
一种有机质污泥掺烧回收利用系统，包括有污泥仓、皮带输送机、流化床锅炉、助燃风管路、汽轮机、凝汽器和发电机，其中，该流化床锅炉具有入料口、氧气入口及用于排出固相残渣的出料口;该污泥仓内设置有用于将生物质燃料与干化污泥进行掺杂的搓合机，该皮带输送机衔接于污泥仓于流化床锅炉的入料口之间，该助燃风管路连通于流化床锅炉的氧气入口， 该流化床锅炉、汽轮机和发电机构成电能转换分系统。
作为一种优选方案，所述流化床锅炉的入料口开设于流化床锅炉顶部，所述出料口开设于流化床锅炉底部。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是通过将生物质燃料与干化污泥掺杂，提高污泥焚烧的热值，解决了污泥热值低、不易燃烧的问题，采用富氧燃烧使燃烧更为充分，提高燃料的利用率,无需再外加辅助燃料，降低成本，便于后续的发电。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
