申请日2014.12.28
公开(公告)日2015.06.03
IPC分类号C02F1/52
摘要
本实用新型公布了一种煤灰水处理装置，包括：筒体单元，设置在筒体单元内部的煤灰水处理单元，以及设置在筒体单元外部的接管单元;所述筒体单元包括：圆柱筒，设置在所述圆柱筒底部的支腿，以及设置在所述圆柱筒侧壁上的人孔和视镜;所述煤灰水处理单元包括由上至下依次设置的清水区、过滤区、沉淀区以及混合区。本实用新型的煤灰水处理装置根据煤灰水基本特点，对原处理设备进行有机组合和改进，使该装置具备了混合反应、沉淀、过滤多种功能，达到了节约成本、减少投资，提高出水水质，保护环境的目的。

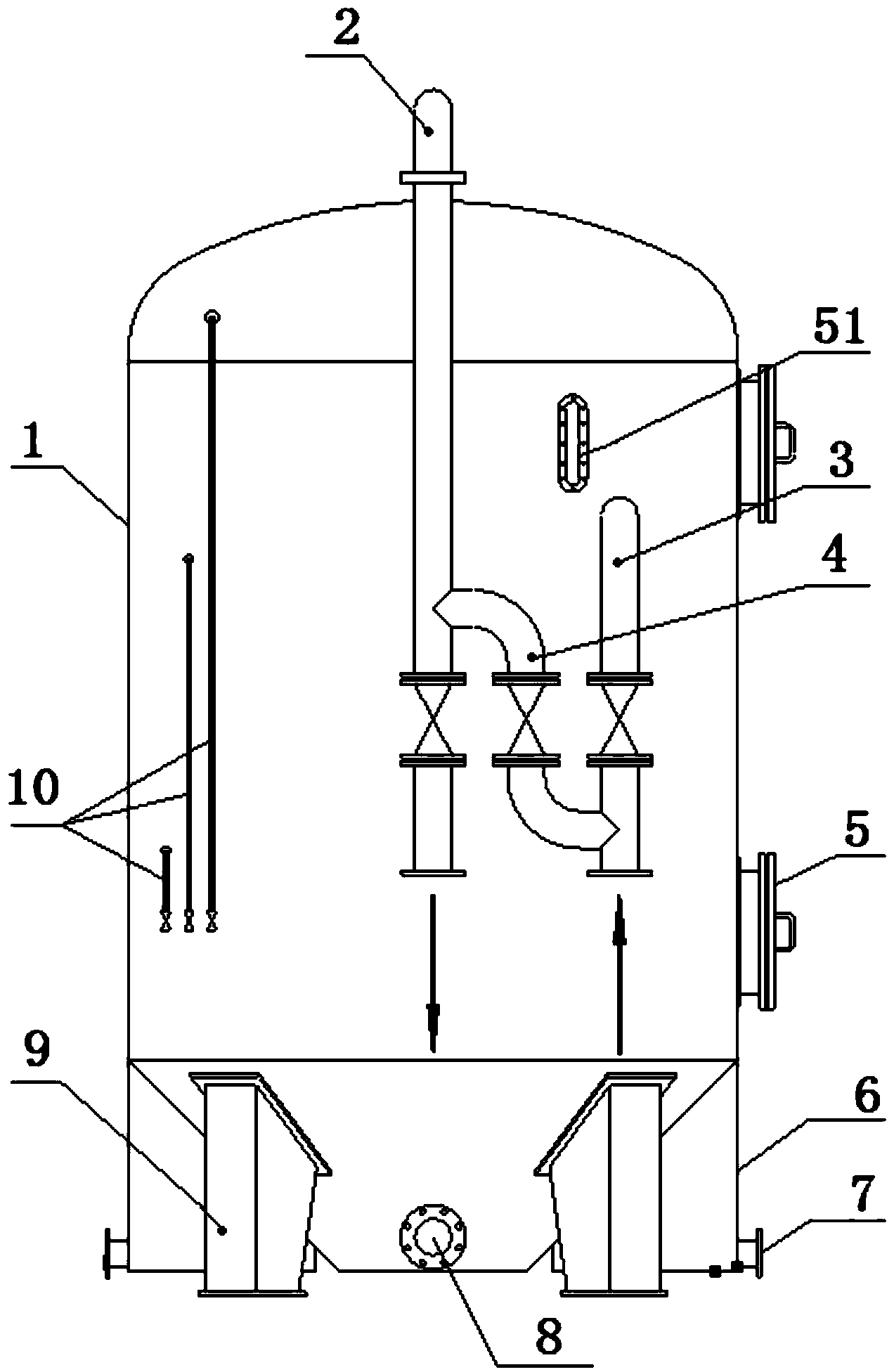

摘要附图
权利要求书
1.一种煤灰水处理装置，其特征在于，包括：筒体单元，设置在筒体单元内部的煤 灰水处理单元，以及设置在筒体单元外部的接管单元;
所述筒体单元包括：圆柱筒，设置在所述圆柱筒底部的支腿，以及设置在所述圆柱 筒侧壁上的人孔和视镜;所述煤灰水处理单元包括由上至下依次设置的清水区、过滤区、 沉淀区以及混合区;
所述接管单元包括：进水管，其设置于所述圆柱筒底部与所述混合区连接;出水管， 其设置于所述圆柱筒顶部与所述清水区连接;反洗进水管，其设置于所述圆柱筒一侧与 所述过滤区连接;取样管组件，其设置与所述圆柱筒一侧并分别连接到所述清水区、过 滤区、以及沉淀区。
2.如权利要求1所述的一种煤灰水处理装置，其特征在于，所述过滤区内设置有由 EPS发泡塑料滤珠制成的泡沫滤料，所述泡沫滤料上端设置有与清水区相连接的多组排水 帽，下端设置有用于对所述泡沫滤料的表面进行冲洗的表面冲洗管;所述表面冲洗管的 进水口与所述反洗进水管连接。
3.如权利要求1所述的一种煤灰水处理装置，其特征在于，所述沉淀区内设置有由 乙、丙共聚材料制成的斜管填料。
4.如权利要求1所述的一种煤灰水处理装置，其特征在于，所述反洗进水管与出水 管之间设置有连接管。
5.如权利要求1所述的一种煤灰水处理装置，其特征在于，所述圆柱筒的底部还设 有储泥斗，所述储泥斗一侧设置有排泥管。
说明书
一种煤灰水处理装置
技术领域
本实用新型涉及一种煤灰水处理装置。
背景技术
现阶段国内燃煤电厂或煤化工企业的煤灰水处理设备主要由前级提升泵、混合反应 器、沉淀器、中间池、提升泵、砂过滤器等设备组成，各设备之间采用管道连接，并需 考虑前后水位高低程度来进行控制，整个过程设备众多、管线复杂、管理困难，工作量 大，运行费用高。
实用新型内容
本实用新型目的是针对现有技术存在的缺陷提供一种煤灰水处理装置。
本实用新型为实现上述目的，采用如下技术方案：一种煤灰水处理装置，包括：筒 体单元，设置在筒体单元内部的煤灰水处理单元，以及设置在筒体单元外部的接管单元;
所述筒体单元包括：圆柱筒，设置在所述圆柱筒底部的支腿，以及设置在所述圆柱 筒侧壁上的人孔和视镜;所述煤灰水处理单元包括由上至下依次设置的清水区、过滤区、 沉淀区以及混合区;
所述接管单元包括：进水管，其设置于所述圆柱筒底部与所述混合区连接;出水管， 其设置于所述圆柱筒顶部与所述清水区连接;反洗进水管，其设置于所述圆柱筒一侧与 所述过滤区连接;取样管组件，其设置与所述圆柱筒一侧并分别连接到所述清水区、过 滤区、以及沉淀区。
进一步的，所述过滤区内设置有由EPS发泡塑料滤珠制成的泡沫滤料，所述泡沫滤 料上端设置有与清水区相连接的多组排水帽，下端设置有用于对所述泡沫滤料的表面进 行冲洗的表面冲洗管;所述表面冲洗管的进水口与所述反洗进水管连接。
进一步的，所述沉淀区内设置有由乙、丙共聚材料制成的斜管填料。
进一步的，所述反洗进水管与出水管之间设置有连接管。
进一步的，所述圆柱筒的底部还设有储泥斗，所述储泥斗一侧设置有排泥管。
本实用新型的有益效果：本实用新型的煤灰水处理装置根据煤灰水基本特点，对原 处理设备进行有机组合和改进，使该装置具备了混合反应、沉淀、过滤多种功能，达到 了节约成本、减少投资，提高出水水质，保护环境的目的。
