申请日2014.12.28
公开(公告)日2015.04.08
IPC分类号B01D24/46; B01D24/12
摘要
本发明涉及一种水处理斜滤板式过滤器，本发明包括：封头、过滤器筒体、粗滤料、第一排料口、第一清洗口、第二排料口、第二清洗口、第一反洗排放口、第一装料口、第二反洗排放口、第一滤板、第二装料口、细滤料、第二滤板、检查口;其特征在于：所述过滤器筒体内部自上而下依次设置倾斜放置的第一滤板和第二滤板，滤板与水平线夹角a为20°～60°，并在第一滤板上设置有粗滤料，在第二滤板上设置有细滤料，粗滤料的粒径为细滤料的1.2～1.5倍。本发明安装了两层倾斜滤板，并在两层倾斜滤板上设有分级的粗滤料和细滤料，形成由封头、过滤器筒体、两层倾斜滤板组成的多段结构，运行稳定，冲洗方式方便灵活。

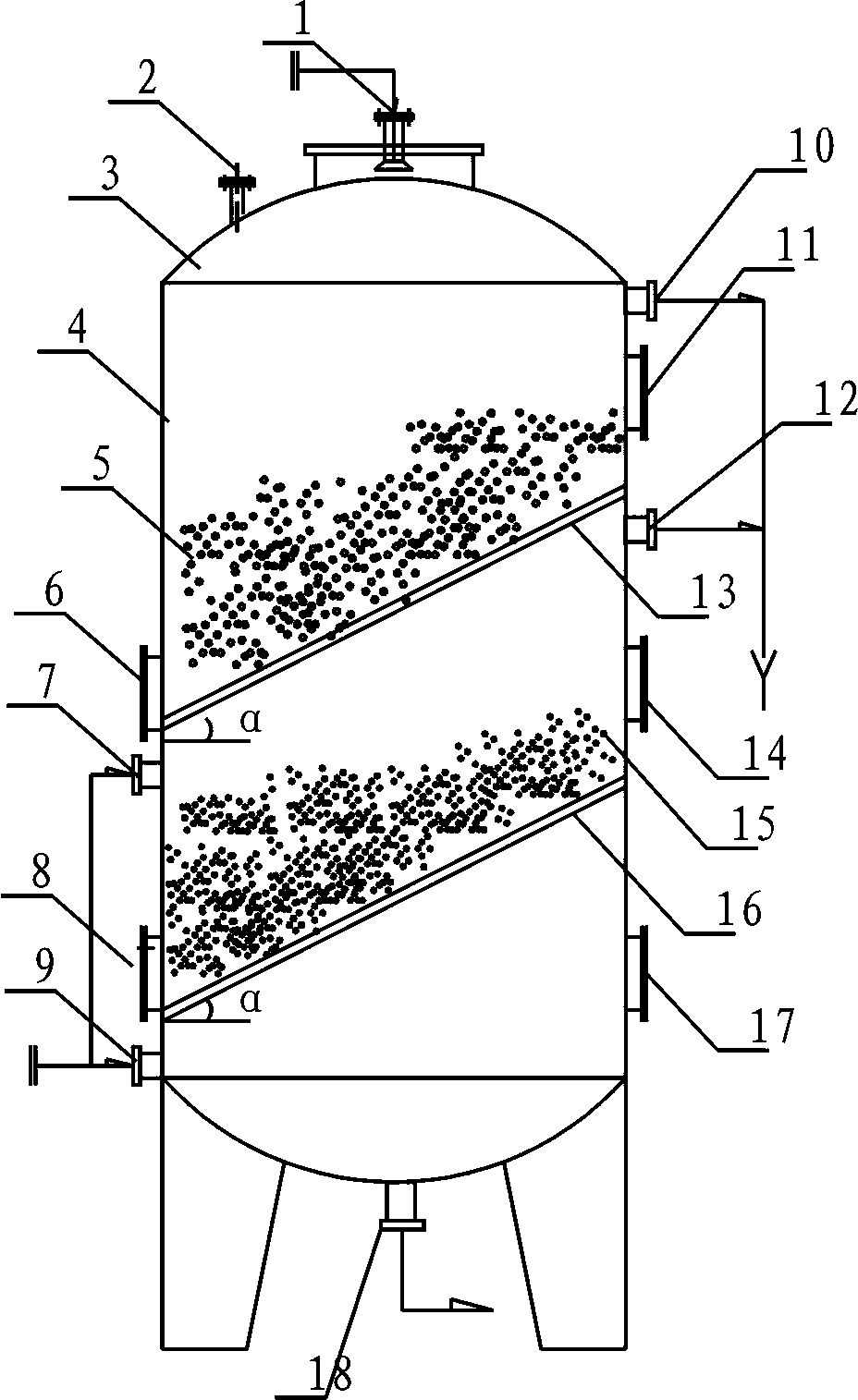

摘要附图
权利要求书
1.一种水处理斜滤板式过滤器，本发明包括：封头(3)、过滤器筒体(4)、粗滤料(5)、第一排料口(6)、第一清洗口(7)、第二排料口(8)、第二清洗口(9)、第一反洗排放口(10)、第一装料口(11)、第二反洗排放口(12)、第一滤板(13)、第二装料口(14)、细滤料(15)、第二滤板(16)、检查口(17);其特征在于：所述过滤器筒体(4)内部自上而下依次设置倾斜放置的第一滤板(13)和第二滤板(16)，滤板与水平线夹角a为20°～60°，并在第一滤板(13)上设置有粗滤料(5)，在第二滤板(16)上设置有细滤料(15)，粗滤料(5)的粒径为细滤料(15)的1.2～1.5倍;所述过滤器筒体(4)的侧壁及第一滤板(13)底部的上方设有第一排料口(6)，过滤器筒体(4)的侧壁及第一滤板(13)上部的上方设有第一装料口(11)，并在第一装料口(11)的上方设置有第一反洗排放口(10);所述过滤器筒体(4)的侧壁及第一滤板(13)和第二滤板(16)之间自上而下依次设置第一清洗口(7)和第二排料口(8)，另一侧自上而下依次设置第二反洗排放口(12)和第二装料口(14)。
2.根据权利要求1所述的一种水处理斜滤板式过滤器，其特征在于：所述过滤器筒体(4)的上端设置有封头(3)，并在封头(3)的顶端设置有进水管(1)。
3.根据权利要求1所述的一种水处理斜滤板式过滤器，其特征在于：所述过滤器筒体(4)的底端封头设置有出水管(18)。
说明书
一种水处理斜滤板式过滤器
技术领域
本发明涉及一种水处理斜滤板式过滤器，属于水处理技术领域。
背景技术
目前在水处理领域中，对水过滤主要采用传统的快滤池、罐体压力过滤和填料无压重力过滤，罐体压力过滤的滤料常采用石英砂、无烟煤以及塑料球等，一般采用单级过滤，过滤效率不高，近年来纤维球过滤器的出现是传统砂滤技术的重大突破，但在其纤维球过滤器应用中存在的主要问题是：随着的持续使用或水质的变化，导致过滤器中纤维球内的积泥由于反冲洗不净而逐渐增加，使得滤后水质下降及水头损失加大等，以至于不得不频繁停机靠人工取出滤料清洗。因此，对水处理设备的正常连续运转产生了明显的不良影响，造成过滤器的过滤效益降低。
发明内容
本发明针对以上问题，提出一种水处理斜滤板式过滤器，安装了两层倾斜滤板，并在两层倾斜滤板上设有分级的粗滤料和细滤料，形成由封头、过滤器筒体、两层倾斜滤板组成的多段结构，运行稳定，冲洗方式方便灵活。
本发明的目的通过下述技术方案实现：本发明包括：封头、过滤器筒体、粗滤料、第一排料口、第一清洗口、第二排料口、第二清洗口、第一反洗排放口、第一装料口、第二反洗排放口、第一滤板、第二装料口、细滤料、第二滤板、检查口;其特征在于：所述过滤器筒体内部自上而下依次设置倾斜放置的第一滤板和第二滤板，滤板与水平线夹角a为20°～60°，并在第一滤板上设置有粗滤料，在第二滤板上设置有细滤料，粗滤料的粒径为细滤料的1.2～1.5倍;所述过滤器筒体的侧壁及第一滤板底部的上方设有第一排料口，过滤器筒体的侧壁及第一滤板上部的上方设有第一装料口，并在第一装料口的上方设置有第一反洗排放口;所述过滤器筒体的侧壁及第一滤板和第二滤板之间自上而下依次设置第一清洗口和第二排料口，另一侧自上而下依次设置第二反洗排放口和第二装料口。
所述过滤器筒体的上端设置有封头，并在封头的顶端设置有进水管。
所述过滤器筒体的底端封头设置有出水管。
本发明分段式两级过滤器工作原理：待处理的水达到进水要求后，从进水管进入过滤器筒体内经过两层滤料的过滤，首先，待处理的水进入粗滤料，过滤速度为16～20m/h，水经过第一滤板进入细滤料层，然后在细滤料层过滤后进入过滤器筒体4底部从出水管排出。当清洗过滤阻力增加，停止进水，启动反冲洗程序，反冲洗水从第一反洗排放口和第二反洗排放口进入，也可以采用气水联合清洗和分别单层清洗，由于滤板与水平线夹角a为20°～60°，反洗水进入两层滤料与滤料形成夹角，对滤料表面的吸附污染悬浮物具有剪切作用，易于清洗，并且冲洗时间比常规过滤器缩短，反洗后的水分别从第一反洗排放口和第二反洗排放口排出，完成对滤料的清洗，然后进入过滤状态。
本发明具有如下的优点和有益效果：安装了两层倾斜滤板，并在两层倾斜滤板上设有分级的粗滤料和细滤料，形成由封头、过滤器筒体、两层倾斜滤板组成的多段结构，运行稳定，冲洗方式方便灵活，可以采用气水联合清洗和分别单层清洗;反洗水进入两层滤料与滤料形成夹角，对滤料表面的吸附污染悬浮物具有剪切作用，易于清洗，并且冲洗时间比常规过滤器缩短。
