申请日2014.12.29
公开(公告)日2015.09.23
IPC分类号B09B5/00; B09B3/00
摘要
本实用新型提供了一种城乡居民生活垃圾、污水资源化生态综合处理装置。包括垃圾破碎机，由均为圆桶形结构的预处理池、酸化水解池、厌氧分解池、快速渗滤池、好氧分解池、存水池通过管道依次连接组成。本实用新型将生活垃圾中容易腐烂发臭的有机质与生活污水在同一装置内同时处理，高效，无二次污染;所有发酵罐、处理设备全部深埋地下，不占用地面空间，节约土地资源;同时节省了垃圾运输费、人工费、建场费用以及修建污水收集管网的费用，节省巨额运行费用，能有效减少或消除下水道、垃圾填埋场所产生的有毒污水有毒气体对地表水、及对大气的污染。本实用新型结构简单、制造方便、经久耐用，处理工艺简单易行，具有较好的社会效果及环保效果。

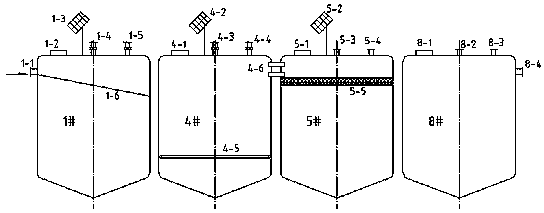

摘要附图
权利要求书
1.一种城乡居民生活垃圾、污水资源化生态综合处理装置，包括垃圾破碎机，其特征在于：由均为圆桶形结构的预处理池(1)、酸化水解池(2)、厌氧分解池(3、4)、快速渗滤池(5)、好氧分解池(6、7)、存水池(8)通过管道依次连接组成。
2.根据权利要求1所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述预处理池(1)，容器顶部设置太阳能加热器(1-3)，池内安装加热盘管，池内还置装有网格栅(1-6);池上部设有人孔(1-2)、抽沙管口(1-4)、抽不溶物管口(1-5)、进料口(1-1)。
3.根据权利要求1所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述酸化水解池(2)，是全密闭结构，顶部设置太阳能光伏设备(2-2)，池上部设有人孔(2-1)、抽沙管口(2-3)、抽不溶物管口(2-4)、沼气出气口。
4.根据权利要求1所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于：所述厌氧分解池(3、4)，是全密闭结构，内置有加热盘管(4-5)及生物膜骨架，池顶部置装太阳能光伏设备(4-2)，通过光伏发电来对池内物料进行保温;池上部设有人孔(4-1)、抽沙管口(4-3)、备用管口(4-4)、沼气出气口。
5.根据权利要求1所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述快速渗滤池(5)，内置有不锈钢骨架，钢骨架上置放滤网、沙子、泡沫海绵过滤层;池顶部置装太阳能光伏设备(5-2)，池上部设有人孔(5-1)、抽漂浮物管口(5-3)、 备用管口(5-4)。
6.根据权利要求1所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述好氧分解池(6、7)，内置有生物膜骨架，池顶部置装太阳能曝气设备， 池上部设有人孔(6-1)、太阳能曝气管口(6-3、6-4、7-2)，抽沙管口，A0、B0 预留池连通口。
7.根据权利要求1所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述存水池(8)，是内空圆桶形容器。
8.根据权利要求2所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于：所述网格栅(1-6)，是指置于预处理池内上半部具有网格的板状部件。
9.根据权利要求4所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述厌氧分解池分两个池(3、4)，两池结构相同，功能作用相同。
10.根据权利要求4所述的城乡居民生活垃圾、污水资源化生态综合处理装置，其特征在于： 所述好氧分解池分两个池(6、7)，两池结构相同，功能作用相同。
说明书
城乡居民生活垃圾、污水资源化生态综合处理装置
技术领域
本实用新型涉及废物处理领域，尤其是涉及一种城乡居民生活垃圾、污水资源化生态综合处理装置。
背景技术
随着我国国民经济的迅速发展和城镇化建设步伐加快，人民生活水品不断提高;居住条件的改善和消费能力的提高，带来了生活垃圾与生活污水的增多。这些日益增多的生活垃圾与生活污水，已经严重的困扰了城乡居民的生活，占用了大量宝贵的土地资源，对环境造成了严重的污染，如果任其发展，将有可能制约国民经济的进一步发展。
由于我国目前的生活垃圾与生活污水处理技术大多数还比较落后，将生活垃圾与生活污水分开处理，固体的生活垃圾往往经过收集后，采用填埋法、焚烧法、堆肥法等处理手段;对于生活污水，大城市往往是采取建设大型生活污水处理厂集中处理污水，而有些小城市或县城，甚至把生活垃圾直接堆放于远离生活区的山沟里，连填埋都没做到，生活污水则直接向江河自然排放，造成对自然环境的极大污染。
修建生活垃圾填埋场需要占用大量宝贵的土地资源，而且更为严重的是，未经任何处理就直接填埋的生活垃圾，在地底下会发酵，释放出有毒气体，排放出有毒污水，焚烧垃圾处理厂的飞灰和灰渣很难处理，其处理费用昂贵，有些地方或有些企业，为了减少费用就简化处理工艺，其结果是这些飞灰和灰渣进入土壤中，加重了土壤污染，这些污染物通过农作物的富集，极易进入食物链。烟囱排放出来的烟气，含有多种以目前的技术手段很难完全处理干净的有毒气体，烟气中的二恶英、PM2.5等随着空气扩散严重污染大气环境。这些采用填埋法、焚烧法产生的毒气、毒水会污染空气、污染地下水和地表水;大型污水处理厂的运行需要巨额资金，污水处理厂产生的污泥是一个全世界性的处理难题——也就是说，不论上述的哪一种处理手段，都会产生二次污染。经济上，处理代价昂贵——占用大量的土地资源、耗费巨额的运行资金，环境代价——产生更加难以处理的二次污染。
发明内容
本实用新型的目的是提供一种结构简单、制造方便、经久耐用、满足工艺要求的城乡居民生活垃圾、污水资源化生态综合处理装置。
本实用新型是通过以下技术方案实现的。
城乡居民生活垃圾(包括居民家庭、居民小区内、街道广场、影剧院、宾馆酒店、车站码头等各种公共活动场所的生活垃圾)经收集并人工分选后，将生活垃圾中的不可直接利用且容易产生腐臭气味的、导致空气污染、但可被微生物分解发酵的有机质进行破碎后与生活污水，人粪尿一起发酵分解处理。这些可发酵有机质包括：居民家庭剩饭、剩菜，餐馆、厨房以及食品加工企业在烹调、制作产品过程中丢弃的动、植物垃圾，各种枯枝落叶，经消杀灭菌后的禽、畜尸体(养殖业产生)，农作物秸秆等。对可回收利用部分如废金属、废塑料、废玻璃，废纸皮、废纤维、废橡胶等集积归类再生利用，对有毒的废电池单独分选出来，实行无害化处理以避免污染环境。
一种城乡居民生活垃圾、污水资源化生态综合处理装置，包括垃圾破碎机，其特征在于：由均为圆桶形结构的预处理池、酸化水解池、厌氧分解池、快速渗滤池、好氧分解池、存水池通过管道依次连接组成。
所述预处理池，容器顶部设置太阳能加热器，池内安装加热盘管，池内还置装有网格栅;池上部设有人孔、抽沙管口、抽不溶物管口、进料口。
所述酸化水解池，是全密闭结构，顶部设置太阳能光伏设备，池上部设有人孔、抽沙管口、抽不溶物管口、沼气出气口。
所述厌氧分解池，是全密闭结构，内置有加热盘管及生物膜骨架，池顶部置装太阳能光伏设备，通过光伏发电来对池内物料进行保温;池上部设有人孔、抽沙管口、备用管口、沼气出气口。
所述快速渗滤池，内置有不锈钢骨架，钢骨架上置放滤网、沙子、泡沫海绵过滤层;池顶部置装太阳能光伏设备，池上部设有人孔、抽漂浮物管口、 备用管口。
所述好氧分解池，内置有生物膜骨架，池顶部置装太阳能曝气设备， 池上部设有人孔、太阳能曝气管口，抽沙管口，A0、B0 预留池连通口。
所述存水池，是内空圆桶形容器。
所述网格栅，是指置于预处理池内上半部具有网格的板状部件。
所述厌氧分解池分两个池，两池结构相同，功能作用相同。
所述好氧分解池分两个池，两池结构相同，功能作用相同。
本实用新型装置釆用地埋式，所有发酵罐、处理设备全部深埋地下，不占用地面空间。
本实用新型具有以下优点及积极效果：
(1)本实用新型将生活垃圾中容易腐烂发臭的有机质与生活污水在同一装置内同时处理， 高效，无二次污染;
(2) 本实用新型装置工作用房面积小(20m2～100m2)，所有发酵罐、处理设备全部深埋地下，不占用地面空间，节约土地资源;
(3)生活垃圾及生活污水在其产生之小区内进行处理，装置工作用房可利用生活小区内的边角地块修建，不再需要修建大型生活垃圾填埋场、大型生活污水处理厂，由此可节约大量土地，可节约运送、处理垃圾所需要的巨额资金，可节约修建地下污水管道以及污水处理厂运行所需的巨额费用;
(4)经处理合格的生活污水，可将其开发各种用途，如用于绿化、人工湖补水、路面洒水防尘等等，减少对自然水资源的取用量，
(5)整套装置中多处安装太阳能设备，采用绿色能源作为驱动力，节省电力，是一种低碳生产发展方式;
(6)使用该处理装置进行处理，可得到绿色能源——沼气，沼气用作燃料，可减少颗粒污染物排放量;
(7)发酵池内的沼渣可制得上好的有机肥。
