申请日2014.12.28
公开(公告)日2015.06.03
IPC分类号B01D36/04
摘要
一种物理法沉淀过滤处理含煤废水装置。含煤废水中小颗度的悬浮物在足够停留时间下才能沉淀。本实用新型组成包括：调节池(1)，调节池一侧有一组冲洗排水管(2)，一侧与A沉淀池(3)和B沉淀池(4)相邻，B沉淀池与B滤砖池(5)相邻，A沉淀池与A滤砖池(6)相邻，B沉淀池与B滤砖池间有加高流溢墙(7)，A沉淀池与A滤砖池间有常规流溢墙(8)，B沉淀池和A沉淀池间有连通墙(9)，B滤砖池和A滤砖池间有连通孔(10)，B滤砖池与B清水池(11)相邻，A滤砖池与A清水池(12)相邻，沉淀池与清水池接有排水井管道(13)，B清水池接有循环排水管道(14)和储煤冲洗管道(15)。本实用新型应用于处理含煤废水。

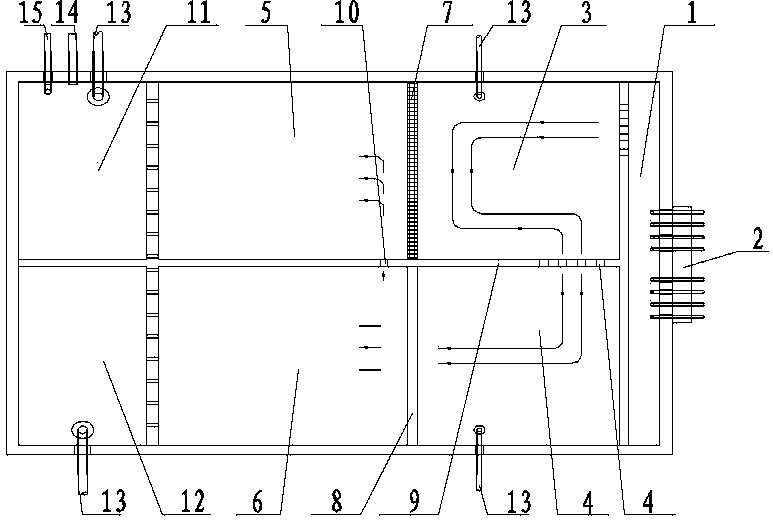

摘要附图
权利要求书
1.一种物理法沉淀过滤处理含煤废水装置，其组成包括：调节池，其特征是：所述的调节池一侧接有一组冲洗排水管，另一侧与A沉淀池和B沉淀池相邻，所述的B沉淀池与B滤砖池相邻，所述的A沉淀池与A滤砖池相邻，所述的B沉淀池与所述的B滤砖池之间设置有加高流溢墙，所述的A沉淀池与所述的A滤砖池之间设置有常规流溢墙，所述的B沉淀池和所述的A沉淀池之间设置有连通墙，所述的B滤砖池和所述的A滤砖池之间设置有连通孔，所述的B滤砖池与B清水池相邻，所述的A滤砖池与A清水池相邻，所述的沉淀池与所述的清水池均连接有排水井管道，所述的B清水池连接有循环排水管道和储煤冲洗管道。
2.根据权利要求1所述的物理法沉淀过滤处理含煤废水装置，其特征是：所述的加高流溢墙比所述的常规流溢墙高400mm，所述的连通墙比所述的常规流溢墙低1.4m，所述的连通墙上设置有一组过水孔，所述的过水孔均为φ220mm圆孔，所述的连通孔尺寸为φ220mm。
说明书
物理法沉淀过滤处理含煤废水装置
技术领域：
本实用新型涉及一种物理法沉淀过滤处理含煤废水装置。
背景技术：
目前，在含煤废水处理行业中应用较多的工艺有化学絮凝法、电絮凝法和物理沉淀过滤法三种;前两种工艺投资过大，后期维护成本过高，且要求有足够的空间和占地面积;而物理沉淀过滤法一次性投资低，但含煤废水主要以颗粒状悬浮物为主，较大颗度的悬浮物可很快沉淀下来，而中小颗度的悬浮物很难在较短的时间内沉淀下来，必须保证足够的停留时间才能沉淀。
发明内容：
本实用新型的目的是提供一种物理法沉淀过滤处理含煤废水装置。
上述的目的通过以下的技术方案实现：
一种物理法沉淀过滤处理含煤废水装置，其组成包括：调节池，所述的调节池一侧接有一组冲洗排水管，另一侧与A沉淀池和B沉淀池相邻，所述的B沉淀池与B滤砖池相邻，所述的A沉淀池与A滤砖池相邻，所述的B沉淀池与所述的B滤砖池之间设置有加高流溢墙，所述的A沉淀池与所述的A滤砖池之间设置有常规流溢墙，所述的B沉淀池和所述的A沉淀池之间设置有连通墙，所述的B滤砖池和所述的A滤砖池之间设置有连通孔，所述的B滤砖池与B清水池相邻，所述的A滤砖池与A清水池相邻，所述的沉淀池与所述的清水池均连接有排水井管道，所述的B清水池连接有循环排水管道和储煤冲洗管道。
所述的物理法沉淀过滤处理含煤废水装置，所述的加高流溢墙比所述的常规流溢墙高400mm，所述的连通墙比所述的常规流溢墙低1.4m，所述的连通墙上设置有一组过水孔，所述的过水孔均为φ220mm圆孔，所述的连通孔尺寸为φ220mm。
本实用新型的有益效果：
1.本实用新型一次性投资低，后期除定期人工冲洗外不需要人员参与，不需要其它维护成本，可以满足回用要求，性价比较高。
本实用新型将两个沉淀池通过隔阻的方式合并为一个沉淀池，同时将原设计污水下进水方式改为上进水方式，这样人为增大了沉淀池的长度，延长了污水在沉淀池内停留时间，同时大大减小了来水对沉淀物的扰动，保证了污水沉淀效果，降低了滤水砖过滤负荷，冲洗频率明显下降，经充分沉淀，溢流到过滤池中的废水SS为550-680mg/L，再经过滤砖过滤后出水水质为30-40mg/L，最佳效果小于30mg/L，完全符合GB8978-1996污水排放标准。
