申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F103/28; C02F9/14
摘要
本实用新型涉及一种造纸中段废水的处理系统，所述造纸中段废水的处理系统包括格栅、集水池、纤维回收间、混合反应池、初沉池、水解酸化池、氧化沟、二沉池、污泥均质池、污泥浓缩池、污泥脱水间，所述格栅、集水池、纤维回收间、混合反应池、初沉池、水解酸化池、氧化沟和二沉池依次连通，所述初沉池、水解酸化池、氧化沟、二沉池、污泥浓缩池都与污泥均质池连通，污泥浓缩池与污泥脱水间连通。经过本实用新型处理后的造纸中段废水，处理后的出水水质良好，出水中COD和BOD、SS等污染指标都达到排水标准，解决了目前造纸中段废水处理的困境，适用于普遍推广使用。

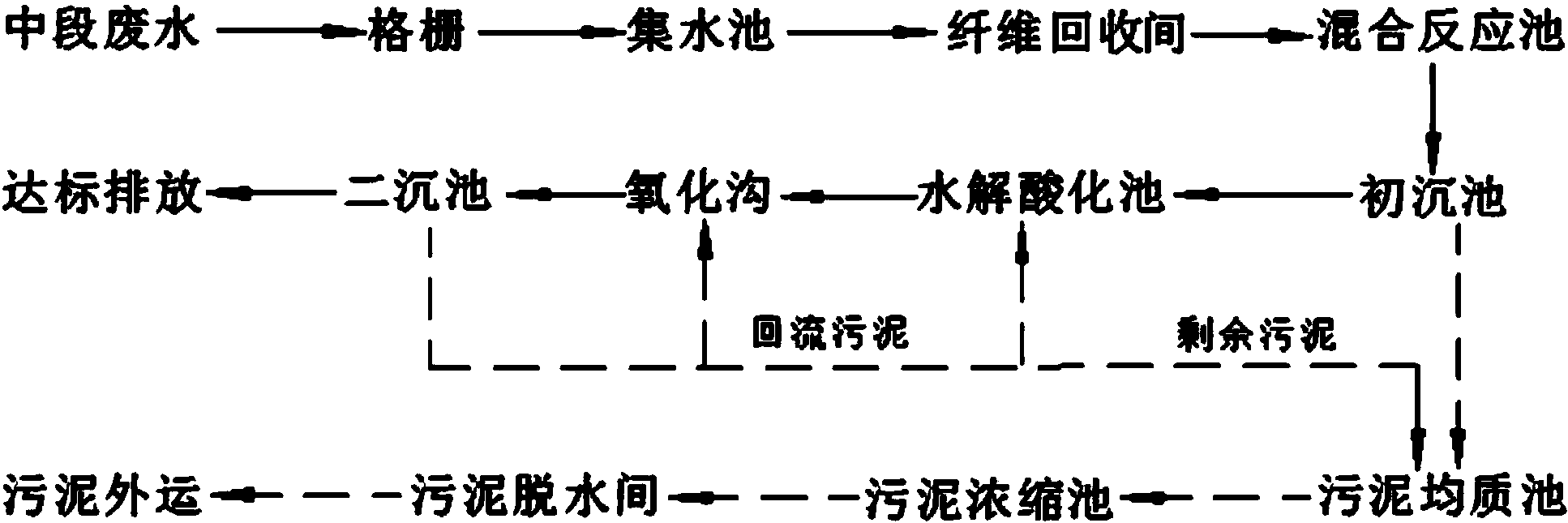

摘要附图
权利要求书
1.一种造纸中段废水的处理系统，其特征在于：所述造纸中段废水的处理系统包括格栅、 集水池、纤维回收间、混合反应池、初沉池、水解酸化池、氧化沟、二沉池、污泥均质池、 污泥浓缩池、污泥脱水间，所述格栅、所述集水池、所述纤维回收间、所述混合反应池、所 述初沉池、所述水解酸化池、所述氧化沟和所述二沉池依次连通，所述初沉池、所述水解酸 化池、所述氧化沟、所述二沉池、所述污泥浓缩池都与所述污泥均质池连通，所述污泥浓缩 池与所述污泥脱水间连通。
2.根据权利要求1所述的一种造纸中段废水的处理系统，其特征在于：所述二沉池的部 分污泥回流至所述水解酸化池、所述氧化沟，剩余污泥流入所述污泥均质池。
3.根据权利要求2所述的一种造纸中段废水的处理系统，其特征在于：所述纤维回收间 内设置有纤维回收机。
4.根据权利要求3所述的一种造纸中段废水的处理系统，其特征在于：所述污泥脱水间 内设置有带式压滤机。
5.根据权利要求1至4中任一项所述的一种造纸中段废水的处理系统，其特征在于：所 述污泥浓缩池、所述污泥脱水间的滤水回流至所述集水池。
说明书
一种造纸中段废水的处理系统
技术领域
本实用新型涉及一种造纸中段废水的处理系统。
背景技术
我国造纸行业总排水量仅次于化工与钢铁，位居工业部门排放量的第三位，而COD(COD 即Chemical Oxygen Demand，化学需氧量)排放量则占全国工业排放量的三分之一。因此， 造纸工业水污染治理已成为造纸行业乃至全社会关注的热点，而且也成为造纸企业生存与发 展的关键。
造纸废水是我国主要的工业污染源之一，尤其是造纸中段废水的BOD(生化需氧量)、 COD(化学需氧量)、SS(固体悬浮物)等污染物含量高，水的可生化性较差，属较难处理 的工业废水，如何合理地处理这类废水是环境工程工作者面临的重大问题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种造纸中段废水的处理系统。
实现本实用新型目的的技术方案是：一种造纸中段废水的处理系统，所述造纸中段废水 的处理系统包括格栅、集水池、纤维回收间、混合反应池、初沉池、水解酸化池、氧化沟、 二沉池、污泥均质池、污泥浓缩池、污泥脱水间，所述格栅、所述集水池、所述纤维回收间、 所述混合反应池、所述初沉池、所述水解酸化池、所述氧化沟和所述二沉池依次连通，所述 初沉池、所述水解酸化池、所述氧化沟、所述二沉池、所述污泥浓缩池都与所述污泥均质池 连通，所述污泥浓缩池与所述污泥脱水间连通。
作为优化，所述二沉池的部分污泥回流至所述水解酸化池、所述氧化沟，剩余污泥流入 所述污泥均质池。
作为优化，所述纤维回收间内设置有纤维回收机。
作为优化，所述污泥脱水间内设置有带式压滤机。
作为优化，所述污泥浓缩池、所述污泥脱水间的滤水回流至所述集水池。
本实用新型具有积极的效果：本实用新型使用时，中段废水通过格栅过滤污水中大块悬 浮或漂浮的污染物，过滤后的污水流入集水池调节废水的水质水量，集水池的废水流入纤维 回收间，纤维回收间里有纤维回收机，通过纤维回收机回收废水中的细小纤维，并将之回收 利用，处理后的废水流入混合反应池，在混合反应池中添加混凝剂，在混合反应池中进行混 凝反应后，废水进入初沉池，在初沉池里去除比重较大的颗粒、泥沙和混凝下来的细小悬浮 物等，然后污水流入水解酸化池，水解酸化池将废水中难降解的有机物分解为小分子化合物， 然后废水进入氧化沟再处理，经过氧化沟，污水中的有机物在好氧微生物的作用下被分解、 吸附，从而降低污染物的浓度，氧化沟处理后的污水流入二沉池，在二沉池中将污水、污泥 进行分离、沉淀，沉降后的部分污泥要回流到水解酸化池、氧化沟中，保证水解酸化池、氧 化沟中活性污泥的量，剩余污泥就流入污泥均质池，二沉池处理后的水达标排放。
污泥均质池将流入的污泥进行均质，调节污泥的流速、流量，然后进入污泥浓缩池去进 行污泥浓缩，然后浓缩的污泥经过污泥脱水间进行脱水，脱水后的污泥外运。
经过本实用新型处理后的造纸中段废水，处理后的出水水质良好，出水中COD和BOD、 SS等污染指标都达到排水标准，解决了目前造纸中段废水处理的困境，适用于普遍推广使用。
