申请日2013.09.30
公开(公告)日2014.05.28
IPC分类号A24B5/16; B01D33/41
摘要
本实用新型提供一种洗梗机污水过滤装置，它包括位于洗梗机排水管出口下方的贮水箱，贮水箱底部设有出水管，出水管与地下水道连通。该洗梗机污水过滤装置，可以将洗梗后的污水进行过滤，将其中含有的杂物剔除，避免污水直接排到地下水道中造成地下水道的堵塞;另，将污水引流到贮水箱后集中贮存，并均匀排放，可避免造成洗梗机周围地面积水。
权利要求书

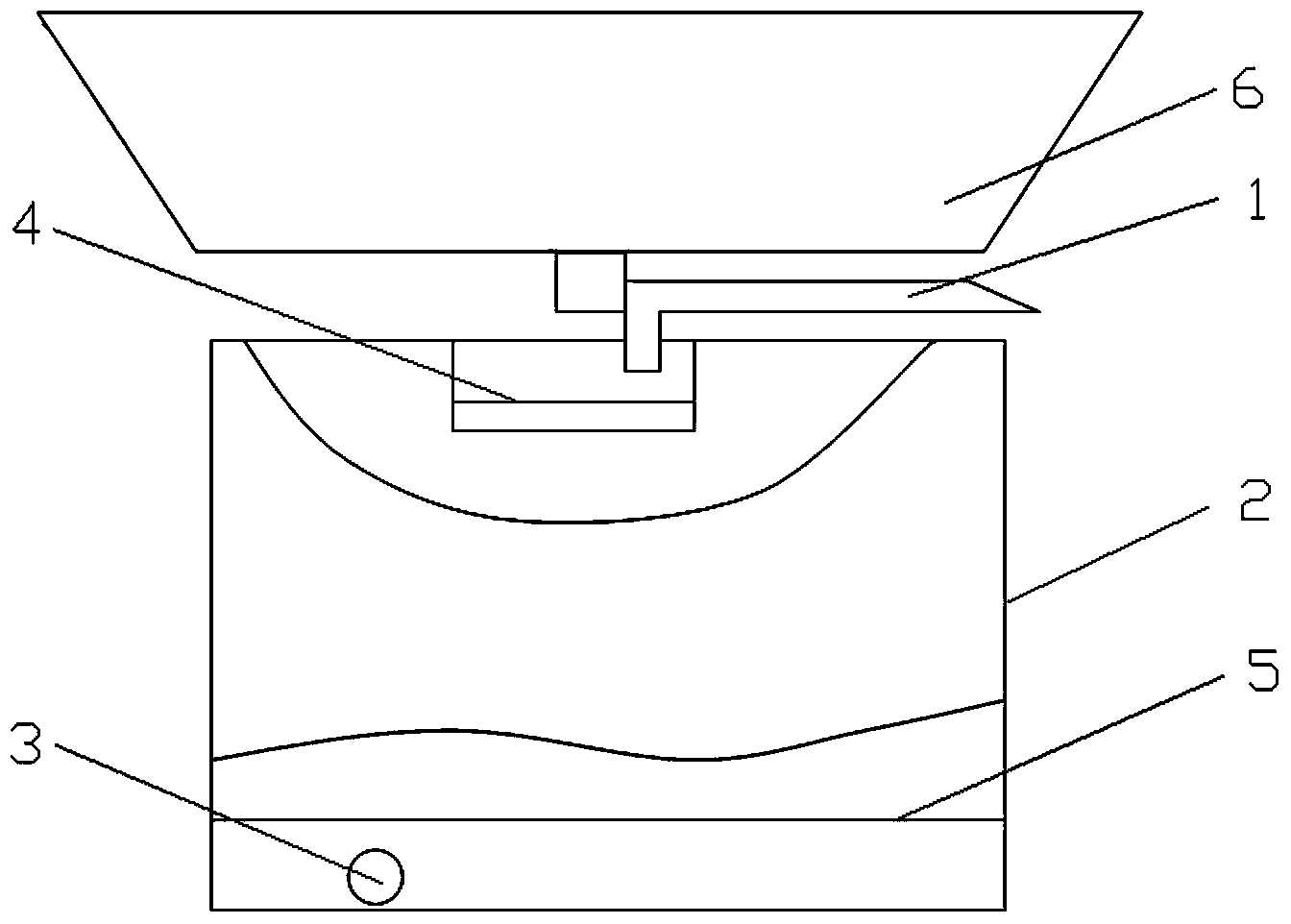

1.一种洗梗机污水过滤装置，其特征在于：它包括位于洗梗机排水管出口下方的贮水箱，所述贮水箱底部设有出水管，所述出水管与地下水道连通，所述贮水箱内设有过滤网，所述过滤网包括挂在所述贮水箱箱口上的第一过滤层，所述过滤网还包括位于所述贮水箱底部的第二过滤层，所述出水管管口位于所述第二过滤层下方。
2.根据权利要求1所述的洗梗机污水过滤装置，其特征在于：所述第二过滤层在所述贮水箱内上下移动。
3.根据权利要求1所述的洗梗机污水过滤装置，其特征在于：所述贮水箱位于洗梗机风机下方。
4.根据权利要求1所述的洗梗机污水过滤装置，其特征在于：所述贮水箱的外形为长方体。
说明书
洗梗机污水过滤装置
技术领域
本实用新型涉及一种洗梗机污水过滤装置。
背景技术
制丝、卷接、包装是卷烟制造工艺的三个主要过程，它们分别承担着原材料加工、卷制 成形和包装成品的三大任务。制丝是将含梗的烟叶，经过回潮、去梗、烟梗加工、叶片加工 等工序，并经过除去杂质，最终使烟丝的宽度、水分、温度等工艺参数均达到各等级卷烟工 艺的要求，进而达到成丝率高、纯净无杂质、松散且具有弹性和填充力等要求。此外，叶丝 和梗丝的配比要符合工艺要求，以满足后序卷制工艺的要求，减少损耗和单箱耗丝量;通过 加香加料，可促进烟丝内在质量的醇化，改变卷烟的燃吸品质。因此，制丝工艺的好坏是影 响卷烟内在质量的关键因素。
卷烟制丝设备分为切丝前处理设备、切丝设备和切丝后处理设备三部分。切丝前处理设 备主要是用于叶、梗分离的打叶设备，围绕着叶、梗分离设备，有一系列的附属设备，其中 主要是加湿设备和流量均衡设备。切丝后处理设备主要是烘丝设备及一系列的附属设备等。 根据制丝过程各设备的特点和功能，将卷烟制丝设备作如下分类：加湿设备、叶梗分离及梗 处理设备、切丝设备、干燥设备和其它设备。
卷烟工艺从某种角度来说，可以用加工过程中水分的变化来描述。烟叶的加湿回软是为 了便于加工，减少烟叶的破碎和损耗。在不同的工序中有不同的加湿要求和工艺特点，但就 其加湿机理来说有共同的特点和理论基础。加湿设备主要包括：真空回潮机、润叶机、润叶 基机、润梗机(加潮隧道)、洗梗机等。
洗梗机附属设备是将洗梗后的污水直接排至地下水道，再到污水处理池处理的，在排水 过程中容易造成如下问题：一是污水无端渗透至地面，致使洗梗机周围地面积水，影响现场 环境;二是污水中含有细、短的烟梗、泥等杂物，容易造成地下水道堵塞。
实用新型内容
鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种洗梗机污水过滤装置， 用于解决现有技术中洗梗机污水容易渗透至地面及容易造成地下水道堵塞的问题。
为实现上述目的及其他相关目的，本实用新型提供一种洗梗机污水过滤装置，它包括位 于洗梗机排水管出口下方的贮水箱，贮水箱底部设有出水管，出水管与地下水道连通。
优选的，贮水箱内设有过滤网。
进一步的优选，过滤网包括挂在贮水箱箱口上的第一过滤层。更进一步的优选，第一过 滤层沿贮水箱箱口水平移动。
进一步的优选，过滤网还包括位于贮水箱底部的第二过滤层，出水管管口位于第二过滤 层下方。更进一步的优选，第二过滤层在贮水箱内上下移动。
优选的，贮水箱位于洗梗机风机下方。
优选的，贮水箱的外形为长方体。
如上所述，本实用新型洗梗机污水过滤装置，具有以下有益效果：
该洗梗机污水过滤装置，可以将洗梗后的污水进行过滤，将其中含有的杂物剔除，避免 污水直接排到地下水道中造成地下水道的堵塞;另，将污水引流到贮水箱后集中贮存，并均 匀排放，可避免造成洗梗机周围地面积水。
