申请日2013.11.22
公开(公告)日2014.06.04
IPC分类号C02F103/10; C02F11/14
摘要
一种针对气田含油污泥处理装置，属于气田含油污泥处理技术领域。泥水罐连接1#泥浆泵，1#泥浆泵的一端连接2#反应罐、1#反应罐，1#反应罐和2#反应罐分别连接2#泥浆泵、臭氧发生装置、氧化钙加药装置、氢氧化钠加药装置和1#絮凝剂加药装置，2#泥浆泵的一端连接2#絮凝剂加药装置和稀浆罐，稀浆罐的一端连接螺压脱水机，泥水罐中有第一搅拌装置，1#反应罐中有第二搅拌装置，2#反应罐中有第三搅拌装置，稀浆罐中有第四搅拌装置，2#絮凝剂加药装置中有第五搅拌装置。本实用新型减少气田含油污泥排放量，实现气田含油污泥减量化处理，同时产生了积极的安全环保效益和社会效益。
权利要求书
1.一种针对气田含油污泥处理工艺装置，其特征在于泥水罐连接1# 泥浆泵，1#泥浆泵的一端连接2#反应罐、1#反应罐，1#反应罐和2#反应 罐分别连接2#泥浆泵、臭氧发生装置、氧化钙加药装置、氢氧化钠加药 装置和1#絮凝剂加药装置，2#泥浆泵的一端连接2#絮凝剂加药装置和稀 浆罐，稀浆罐的一端连接螺压脱水机，泥水罐中有第一搅拌装置，1#反应 罐中有第二搅拌装置，2#反应罐中有第三搅拌装置，稀浆罐中有第四搅拌 装置，2#絮凝剂加药装置中有第五搅拌装置。
说明书
一种针对气田含油污泥处理装置
技术领域
本实用新型涉及一种针对气田含油污泥处理装置，属于气田含油污 泥处理技术领域。
背景技术
气田含油污泥的组成成份极其复杂，一般含水率95%以上，是一种极 其稳定的悬浮乳状液体系，其中含有大量原油、胶质、沥青质、胶体、固 体悬浮物、细菌、盐类、酸性气体、腐蚀产物等污染物，在生产过程中投 加的大量凝聚剂、缓蚀剂、阻垢剂、杀菌剂等水处理剂也或多或少进入污 泥中，故其体积庞大，直接排放不仅会占用大量耕地，而且对周围土壤、 水体、空气都将造成污染。我国现己对含油污泥的排放有明确规定，肆意 排放未经处理的含油污泥将受到严厉处罚。
气田含油污泥主要来自隔油池的底泥、浮选池浮渣、剩余活性污泥, 统称为“三泥”。气田含油污泥一般由水包油(o/w)、油包水(w/o)以及 悬浮固体组成的稳定的悬浮乳状液体系,脱水效果差,污泥成分和物性 受污水水质、处理工艺、加药剂等因素影响,差异性大,处理难度高。长 庆油田污泥油份高、细腻、粘度高，处理难度更大。国内外处理含油污泥 的方法一般有：焚烧法、生物处理法、热洗涤法、溶剂萃取法、化学破乳 法、固液分离法、焦化法、含油污泥综合利用等，但其中许多方法在可操 作性上存着一定问题。如采用上述工艺，仅通过简单的调质处理，无法实 现泥水分离的目的。
发明内容
为了克服现有技术的不足,本实用新型提供一种针对气田含油污泥 处理装置，实现气田含油污泥含水率小于80%的目标，以减少气田含油污 泥排放量，实现气田含油污泥减量化处理，并且由此能产生积极的安全环 保效益和社会效益。

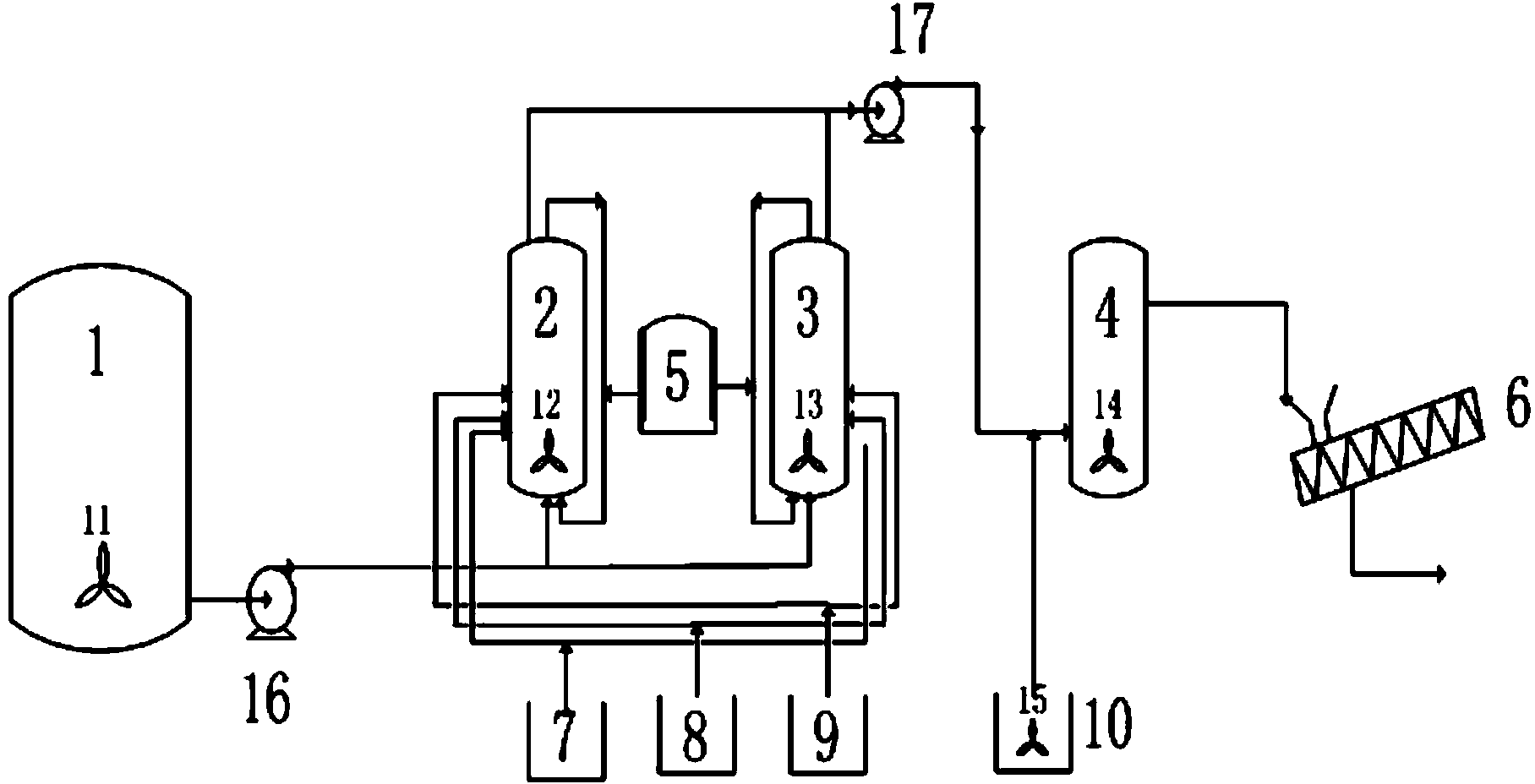

一种针对气田含油污泥处理工艺装置，泥水罐连接1#泥浆泵，1#泥浆 泵的一端连接2#反应罐、1#反应罐，1#反应罐和2#反应罐分别连接2#泥 浆泵、臭氧发生装置、氧化钙加药装置、氢氧化钠加药装置和1#絮凝剂 加药装置，2#泥浆泵的一端连接2#絮凝剂加药装置和稀浆罐，稀浆罐的 一端连接螺压脱水机，泥水罐中有第一搅拌装置，1#反应罐中有第二搅拌 装置，2#反应罐中有第三搅拌装置，稀浆罐中有第四搅拌装置，2#絮凝剂 加药装置中有第五搅拌装置。
本实用新型的有益效果：增设气田含油污泥预处理阶段，打破气田含 油污泥中稳定的悬浮乳状液体系，确保气田含油污泥可以处于最佳絮凝效 果，满足脱水机进料要求，最终达到脱水机出口污泥含水率小于80%的目 标要求，减少气田含油污泥排放量，实现气田含油污泥减量化处理，同时 产生了积极的安全环保效益和社会效益。
