申请日2013.02.07
公开(公告)日2013.09.18
IPC分类号F16K31/02; F16K3/08
摘要
本实用新型公开了一种自动调控流量输出的水处理阀，它是在电动水处理阀的阀体上连有光栅体，通过光栅体上间隔连有的若干个通孔，对应与阀体上的光电耦变动位移，控制电传动装置带动动阀芯上的工位水孔，相对定阀芯上的水孔进行变流量地位移连通或关闭。工作时，利用光栅体上间隔连有的通孔对应与光电耦变动位移产生的光电感应信号，反馈控制电传动装置带动动阀芯上的工位水孔，相对定阀芯上的水孔进行变流量地位移连通或关闭，对阀体输出的水流量自动实现了调整控制，明显提高了水处理的工作效率。
权利要求书

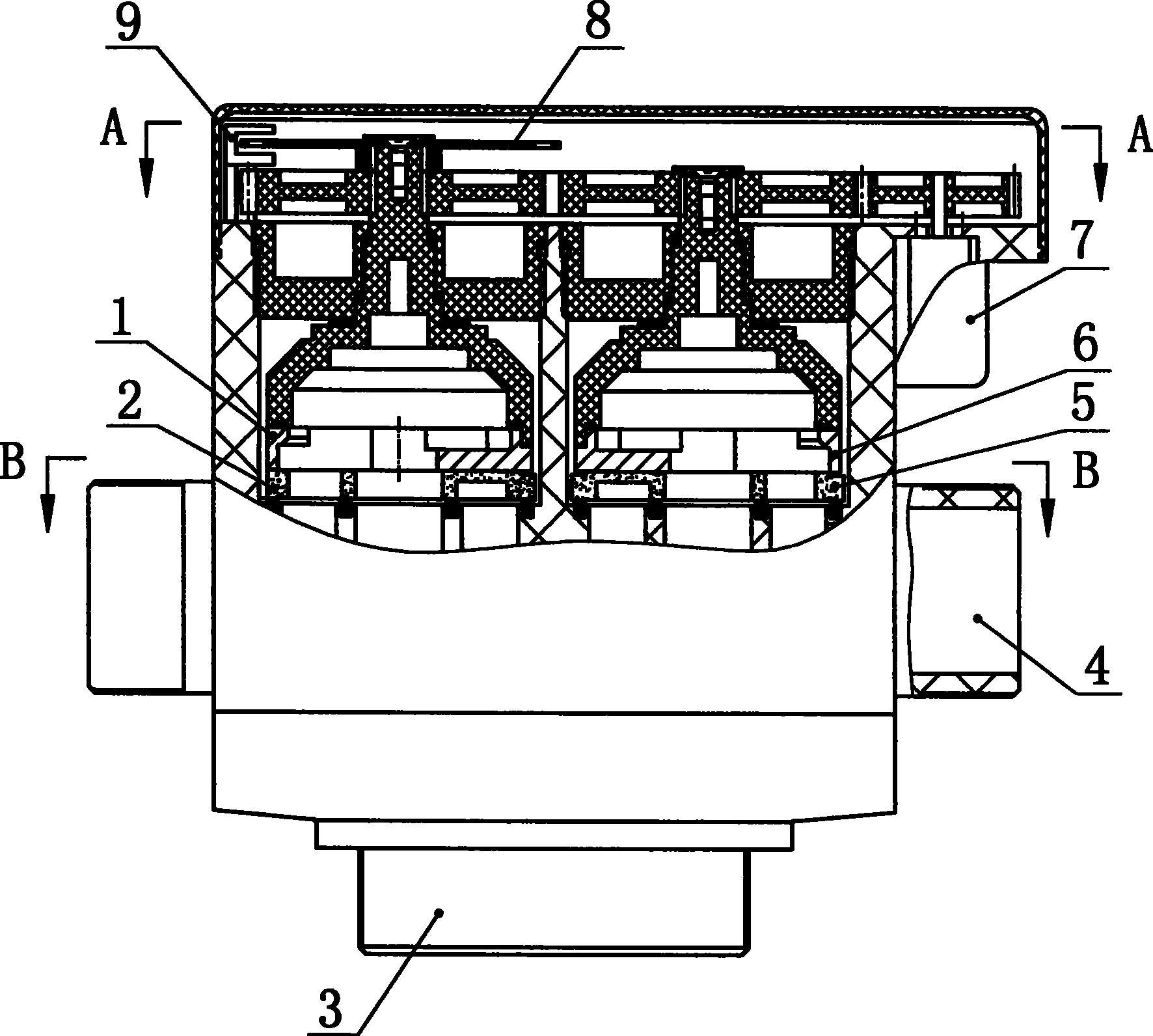

1.一种自动调控流量输出的水处理阀，其特征在于：在电动水处理阀的阀体上连有光栅体(8)，通过光栅体上间隔连有的若干个通孔，对应与阀体上的光电耦(9)变动位移，控制电传动装置带动动阀芯上的工位水孔，相对定阀芯上的水孔进行变流量地位移连通或关闭。
2.根据权利要求1所述的一种自动调控流量输出的水处理阀，其特征在于：通过盘状光栅体(8)的端面圆周上间隔连有的若干个通孔，对应与阀体上的光电耦(9)进行转动位移，控制电传动装置带动动阀芯阀片端面上的工位水孔，相对定阀芯阀片端面上的水孔进行变流量地转动位移连通或关闭。
3.根据权利要求2所述的一种自动调控流量输出的水处理阀，其特征在于：在所述阀体的控制轴上连有盘状光栅体(8)。
4.根据权利要求1所述的一种自动调控流量输出的水处理阀，其特征在于：通过杆状光栅体(8)的侧面间隔连有的若干个通孔，对应与阀体上的光电耦(9)进行轴向位移，控制电传动装置带动动阀芯外圆上的工位水孔，相对定阀芯孔上的水孔进行变流量地轴向位移连通或关闭。
说明书
一种自动调控流量输出的水处理阀
(一)技术领域：本实用新型涉及控制水处理流量输出的装置;具体涉及一种自动调控流量输出的水处理阀。
(二)背景技术：现有技术中电动水处理阀在工作时，是通过电传动装置控制动阀芯上的工位水孔，相对定阀芯上的水孔直接转位连通至全开位置，以实现工作、反洗、正洗、吸盐和注水等工序的水处理作业。但在实际工作中，却无法根据需要对输出流量的大小自动进行调整控制。例如：为了确保水处理罐体内的滤料在进行反洗过程中，不致因反洗的水流量过大导致滤料流失，通常工作人员是在阀体的排污水孔内连有限流片，对排出的污水流量进行控制。但所述限流片无法对排出的污水流量自动进行调整控制，因此，工作人员要时常在阀体的排污水孔内更换安装不同控制流量输出的限流片，给生产工作带来诸多不便，严重地降低了水处理的工作效率。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目的在于提供一种自动调控流量输出的水处理阀，旨在工作中便于对水流量输出自动进行调整控制，以提高水处理的工作效率。
为实现上述目的，本实用新型的技术方案是这样实现的，这种自动调控流量输出的水处理阀，它是在电动水处理阀的阀体上连有光栅体，通过光栅体上间隔连有的若干个通孔，对应与阀体上的光电耦变动位移，控制电传动装置带动动阀芯上的工位水孔，相对定阀芯上的水孔进行变流量地位移连通或关闭。
实施上述技术方案时，本实用新型可以通过盘状光栅体的端面圆周上间隔连有的若干个通孔，对应与阀体上的光电耦进行转动位移，控制电传动装置带动动阀芯阀片端面上的工位水孔，相对定阀芯阀片端面上的 水孔进行变流量地转动位移连通或关闭。
实施上述技术方案时，本实用新型是在阀体的控制轴上连有盘状光栅体。
实施上述技术方案时，本实用新型还可以通过杆状光栅体的侧面间隔连有的若干个通孔，对应与阀体上的光电耦进行轴向位移，控制电传动装置带动动阀芯外圆上的工位水孔，相对定阀芯孔上的水孔进行变流量地轴向位移连通或关闭。
本实用新型通过采取上述结构，工作时，利用光栅体上间隔连有的通孔对应与光电耦变动位移产生的光电感应信号，反馈控制电传动装置带动动阀芯上的工位水孔，相对定阀芯上的水孔进行变流量地位移连通或关闭，对阀体输出的水流量自动实现了调整控制，明显提高了水处理的工作效率。
