申请日2011.12.02
公开(公告)日2012.08.08
IPC分类号G01F1/74; G01N33/18
摘要
本实用新型公开了一种污水处理厂水质监测系统，其特征在于，包括用于监测污水处理厂进水或出水流量数据和水质分析数据的两个或两个以上自动监测站和用于对所述水流分析数据和流量数据进行分析处理的远程监测系统;本实用新型的污水处理厂水质监测系统能够实时自动监测污水处理厂进出水流量和水质并进行分析处理，并能对出水水质超标的情况提出预警。
权利要求书
1.一种污水处理厂水质监测系统，其特征在于，包括用于监测污水处理厂进水或出水流量数据和水质分析数据的两个或两个以上自动监测站(1)和用于对所述水流分析数据和流量数据进行分析处理的远程监测系统(2);

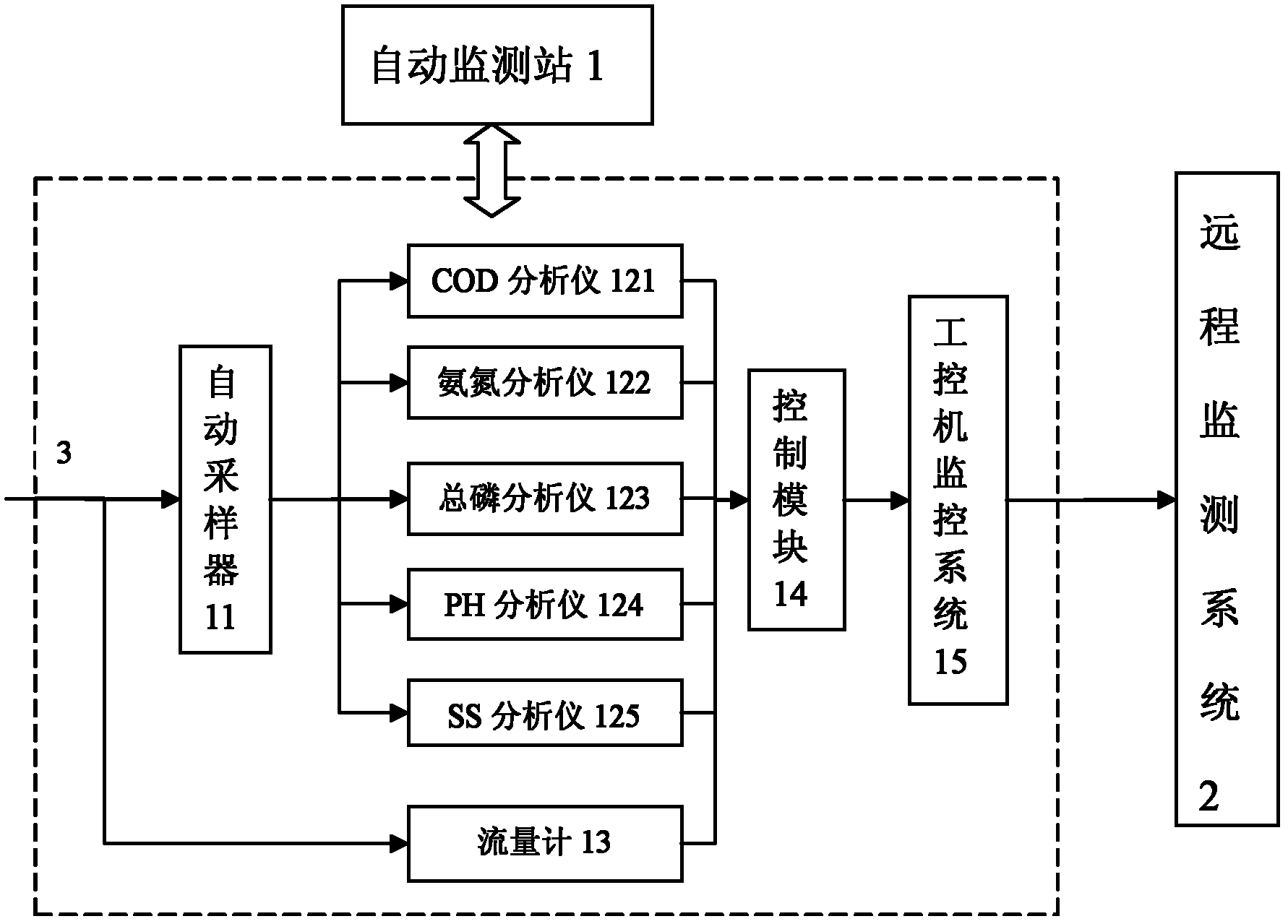

所述自动监测站(1)分别设置在污水处理厂进水端与出水端;所述自动监测站(1)设置有用于定期采集水样的自动采样器(11)、用于定期监测水流流量并输出流量数据的流量计(13)、用于定期对所述水样进行水质分析并输出水质分析数据的水质分析仪和用于接收及上传所述流量数据与水质分析数据并对所述流量计(13)与水质分析仪进行调节的控制模块(14);
所述自动监测站(1)还设置有用于根据所述控制模块(14)上传的流量数据与水质分析数据控制所述控制模块(14)对所述流量计(13)与水质分析仪进行调节并向所述远程监测系统(2)发送所述流量数据与水质分析数据的工控机监控系统(15);
所述远程监测系统(2)设置有用于分析处理的结果提供预警的预警单元。
2.根据权利要求1所述的污水处理厂水质监测系统，其特征在于，所述污水处理厂水质监测系统还包括用于保证整个系统稳定运行的供配电及稳压单元、用于清洗所述水质分析仪与流量计(13)的清洗装置、用于向所述水质分析仪与流量计(13)提供标定用水并向所述清洗装置提供清洗用水的纯水制备单元;
所述自动采样器(11)、清洗装置和纯水制备单元分别与所述控制模块(14)电连接。
3.根据权利要求2所述的污水处理厂水质监测系统，其特征在于，水质分析仪包括化学需氧量分析仪(121)、氨氮分析仪(122)、总磷分析仪(123)、酸碱度分析仪(124)和悬浮物分析仪(125)。
4.根据权利要求3所述的污水处理厂水质监测系统，其特征在于，所述控制模块(14)还设置有用于存储所述水质分析数据和流量数据的存储单元。
5.根据权利要求4所述的污水处理厂水质监测系统，其特征在于，所述控制模块(14)为可编程逻辑控制器。
6.根据权利要求5所述的污水处理厂水质监测系统，其特征在于，进水口的所述自动采样器(11)设置在细格栅内。
7.根据权利要求6所述的污水处理厂水质监测系统，其特征在于，所述自动采样器(11)设置水面以下0.5～1.0米处。
8.根据权利要求1～7任意一项所述的污水处理厂水质监测系统，其特征在于，所述工控机监控系统(15)与所述远程监测系统通过GPRS无线通信连接。
9.根据权利要求8所述的污水处理厂水质监测系统，其特征在于，所述工控机监控系统(15)设置有用于显示流量计(13)和水质分析仪工作状态的第一显示装置，所述远程监测系统(2)设置有用于显示所述自动监测站(1)工作状态的第二显示装置。
说明书
污水处理厂水质监测系统
技术领域
本实用新型涉及污水处理领域，更具体地说，涉及一种污水处理厂水质监 测系统。
背景技术
目前国内污水处理厂，对水质监测传统的方法是定期或根据实际需要不 定期的人工取水样，应用实验分析法得出监测结果，对进水和处理后排出水 的总量统计使用流量计监测流量，人工手抄数据制作报表。
传统的人工取样并进行实验分析得出监测数据，其监测结果都滞后实际 排出水，因为每次取样监测水质指标中的主要参数化学需氧量(简称COD)、 氨氮(NH3-N)、悬浮物(简称SS)等从取样到得出结果需要数小时甚至更 多的时间，等监测结果出来时，如发现出水不达标，当时取样时的出水早在 数小时前已经排出，虽然可以根据监测结果对工艺过程的参数进行修改以期 排放达标，并对运行单位进行处罚，但无法改变已排出不达标水的事实。传 统的人工取样实验分析监测方法无法全天候的连续对水质进行监测，无法实 时有效的对水质进行监控。而且对水处理总量的统计，传统的方法靠人工手 抄流量计数据制作报表，不仅存在一定的误差，也无法实时动态的监控进出 水的流量。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术中等缺陷，提供一种能 够实时自动监测污水处理厂进出水流量和水质并进行分析处理，并能对出水水 质超标的情况提出预警的污水处理厂水质监测系统。
本实用新型解决其技术问题所采用的技术方案是：提供一种污水处理厂 水质监测系统，包括用于监测污水处理厂进水或出水流量数据和水质分析数 据的两个或两个以上自动监测站和用于对所述水流分析数据和流量数据进行 分析处理的远程监测系统;
所述自动监测站分别设置在污水处理厂进水端与出水端;所述自动监测 站设置有用于定期采集水样的自动采样器、用于定期监测水流流量并输出流 量数据的流量计、用于定期对所述水样进行水质分析并输出水质分析数据的 水质分析仪和用于接收及上传所述流量数据与水质分析数据并对所述流量计 与水质分析仪进行调节的控制模块;
所述自动监测站还设置有用于根据所述控制模块上传的流量数据与水质 分析数据控制所述控制模块对所述流量计与水质分析仪进行调节并向所述远 程监测系统发送所述流量数据与水质分析数据的工控机监控系统;
所述远程监测系统设置有用于分析处理的结果提供预警的预警单元。
本实用新型所述的污水处理厂水质监测系统中，所述污水处理厂水质监 测系统还包括用于保证整个系统稳定运行的供配电及稳压单元、用于清洗所 述水质分析仪与流量计的清洗装置、用于向所述水质分析仪与流量计提供标 定用水并向所述清洗装置提供清洗用水的纯水制备单元;
所述自动采样器、清洗装置和纯水制备单元分别与所述控制模块电连 接。
本实用新型所述的污水处理厂水质监测系统中，水质分析仪包括化学需 氧量分析仪、氨氮分析仪、总磷分析仪、酸碱度分析仪和悬浮物分析仪。
本实用新型所述的污水处理厂水质监测系统中，所述控制模块还设置有 用于存储所述水质分析数据和流量数据的存储单元。
本实用新型所述的污水处理厂水质监测系统中，所述控制模块为可编程 逻辑控制器。
本实用新型所述的污水处理厂水质监测系统中，进水口的所述自动采样 器设置在细格栅内。
本实用新型所述的污水处理厂水质监测系统中，所述自动采样器设置水 面以下0.5～1.0米处。
本实用新型所述的污水处理厂水质监测系统中，所述工控机监控系统与 所述远程监测系统通过GPRS无线通信连接。
本实用新型所述的污水处理厂水质监测系统中，所述工控机监控系统设 置有用于显示流量计和水质分析仪工作状态的第一显示装置，所述远程监测 系统设置有用于显示所述自动监测站工作状态的第二显示装置。
本实用新型具有以下有益效果：本实用新型的污水处理厂水质监测系统设 置有自动监测站和远程监测系统，自动监测站的流量计和水质分析仪对进出水 进行定期监测并实时输出上传;其中工控机监控系统可通过对控制系统的控制 对流量计和水质分析仪进行调节;此外，远程监测系统还会对流量数据和水质 分析数据进行分析处理，并根据结果发出预警，以预防出水水质超标。
