申请日2011.12.02
公开(公告)日2012.07.25
IPC分类号A01G7/06; A01C1/00
摘要
一种高精度恒温种、苗热水处理装置，其特征在于：水箱由外壳、内壳和它们之间的保温层组成，内壳下部设置有用于堆放植物种子或种苗的下隔板，在水箱一侧壁上、中、下位置各设置有探测水箱内水温并传递水温信号给温控仪的热电阻;水箱上部通过循环管件和过滤网连接至水泵进水口，水泵出水口连接至空气热源泵进口，空气热源泵出口通过设置在水箱外的电磁加热环再与水箱进水管连接;本装置加热采用空气热源泵和电磁加热环加热，加热效率高、节能环保。是农作物、花卉和林木等植物种子、种苗种植前采用物理处理方法恒温热水处理的有效设备。
权利要求书

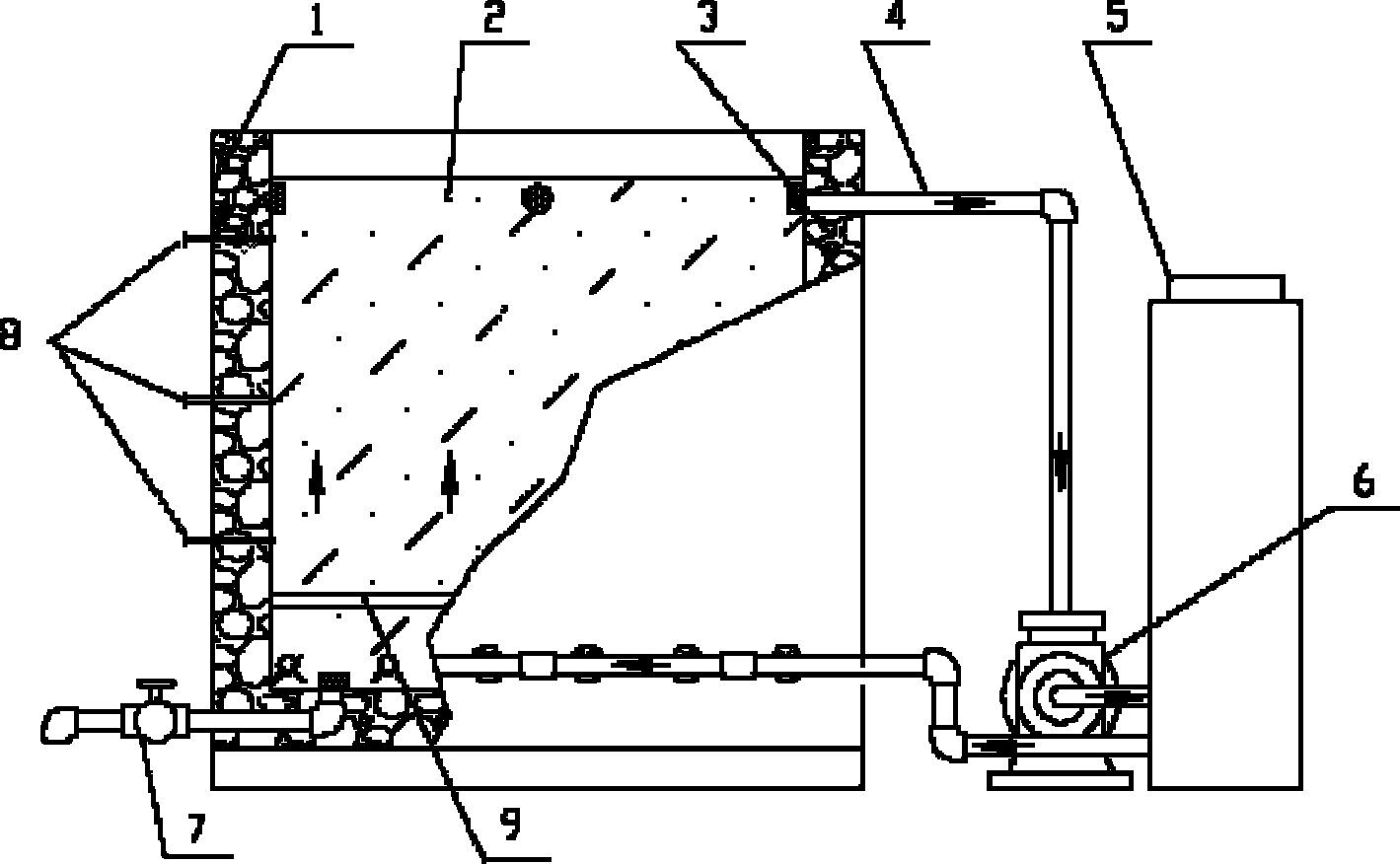

1.一种高精度恒温种、苗热水处理装置，包括用于加热温水的水箱、空气热源泵(5)、水泵(6)、电磁加热环(11)和电气控制部分等部件，其特征在于：水箱由外壳(1)、内壳(2)和它们之间的保温层(3)组成，内壳下部设置有用于堆放植物种子或种苗的下隔板(9)，在水箱一侧壁的上、中、下位置各设置有探测水箱内水温并传递水温信号给温控仪的热电阻(8);水箱上部通过循环管件(4)和过滤网(12)连接至水泵进水口，水泵出水口连接至空气热源泵进口，空气热源泵出口通过设置在水箱外的电磁加热环(11)再与水箱进水管(10)连接。
2.如权利要求1所述的高精度恒温种、苗热水处理装置，其特征在于：所述水箱的下部装有排水阀(7)。
说明书
高精度恒温种、苗热水处理装置
技术领域
本实用新型涉及一种用于植物种子或种苗物理处理的高精度恒温种、苗热水处理装置。
背景技术
农作物、花卉和林木等植物种子、种苗种植前采用物理处理方法进行处理，以杀灭所携带的病毒有害成分，提高种子、种苗质量，达到种植增产、品质提高的目的。在实际应用中已得到证明。其中采用高精度的恒温热水定时浸泡处理，是较为有效的方法之一。
现在使用的传统的恒温热水处理设备，有仅用于某一种农作物，如甘蔗种苗的温水处理设备，多采用电阻式电热管加热，控温仪表进行控制。
发明内容
针对上述存在的不足，本实用新型提供一种高精度恒温种、苗热水处理装置，用于植物种子或种苗物理处理。该装置可设定处理温度，控制水温在所需要的设定温度，温度控制在T±0.3℃。可设定处理时间，处理时间达到后报警提示处理结束。
本实用新型通过以下技术方案实现：
一种高精度恒温种、苗热水处理装置，包括用于加热温水的水箱、空气热源泵、水泵、电磁加热环和电气控制部分等部件，其特征在于：水箱由外壳、内壳和它们之间的保温层组成，内壳下部设置有用于堆放植物种子或种苗的下隔板，在水箱一侧壁上、中、下位置各设置有探测水箱内水温并传递水温信号给温控仪的热电阻;水箱上部通过循环管件和过滤网连接至水泵进水口，水泵出水口连接至空气热源泵进口，空气热源泵出口通过设置在水箱外的电磁加热环再与水箱进水管连接。
所述水箱的下部装有排水阀，以便给水箱换水、清洁和排放沉淀污物等。
本实用新型提出的这种高精度恒温种、苗热水处理装置，可应用于农作物、花卉和林木等植物种子、种苗种植前采用恒温热水浸泡的物理处理方法，可针对不同农作物、花卉和林木等植物种子、种苗，不同处理温度、处理时间的使用，扩大了应用范围。本装置加热采用空气热源泵和电磁加热环加热，加热效率高、节能环保。本装置采用监控计算机、PLC组成的监控系统完成处理温度和处理时间设定、运行监控、故障报警、参数监控报警、参数的趋势显示及数据记录、历史数据查询等功能。实现了过程的自动控制和处理物类批次、处理数据的可追溯。是农作物、花卉和林木等植物种子、种苗种植前采用物理处理方法恒温热水处理的有效设备。
