申请日2018.03.30
公开(公告)日2018.10.16
IPC分类号C02F7/00
摘要
本发明公开了一种水处理用间歇式供氧装置，包括氧气泵、处理槽、输气管和供氧装置，所述氧气泵固定在处理槽的顶部，所述氧气泵的输出端通过输气管与供氧装置连接，所述供氧装置包括支撑架、固定杆、壳体、进气管、流量控制装置、防回流装置、连接块、出气管、底座、分散装置和供氧管，所述支撑架的两端均与处理槽的内壁固定，所述壳体的顶部通过固定杆与支撑架固定，所述氧气泵的输出端通过输气管与进气管连接，所述进气管与壳体的顶部固定，且进气管与流量控制装置连通，此水处理用间歇式供氧装置，可对处理槽内部的污水进行间歇性提供氧气，减少了对氧气的浪费，而且使氧气在污水中分布的更加均匀，加快了水处理的效率。
权利要求书

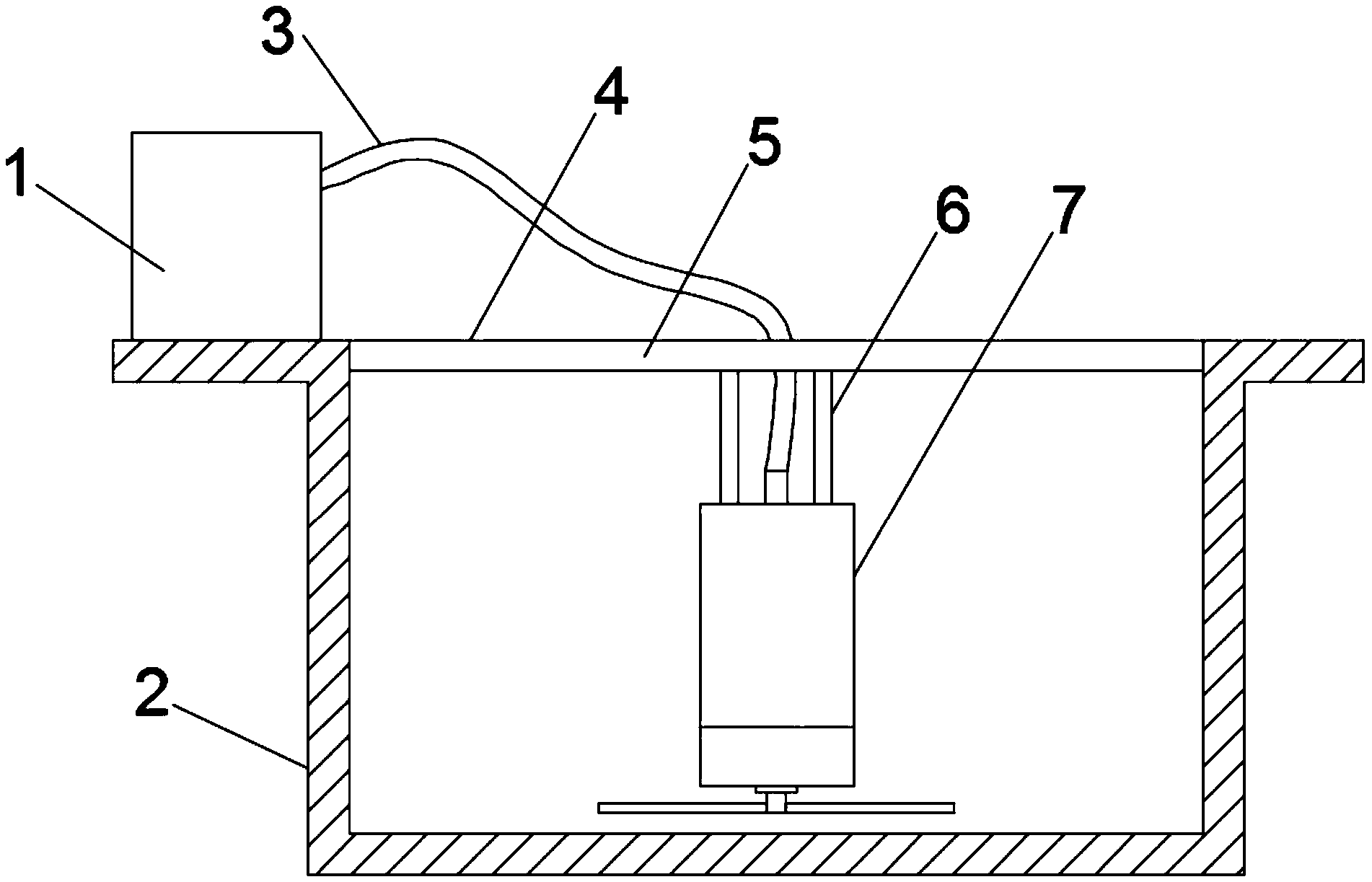

1.一种水处理用间歇式供氧装置，包括氧气泵(1)、处理槽(2)、输气管(3)和供氧装置(4)，其特征在于：所述氧气泵(1)固定在处理槽(2)的顶部，所述氧气泵(1)的输出端通过输气管(3)与供氧装置(4)连接，所述供氧装置(4)包括支撑架(5)、固定杆(6)、壳体(7)、进气管(8)、流量控制装置(9)、防回流装置(10)、连接块(11)、出气管(12)、底座(13)、分散装置(14)和供氧管(15)，所述支撑架(5)的两端均与处理槽(2)的内壁固定，所述壳体(7)的顶部通过固定杆(6)与支撑架(5)固定，所述氧气泵(1)的输出端通过输气管(3)与进气管(8)连接，所述进气管(8)与壳体(7)的顶部固定，且进气管(8)与流量控制装置(9)连通，所述流量控制装置(9)固定在壳体(7)顶部的内壁上，所述防回流装置(10)固定在壳体(7)底部的内壁上，所述防回流装置(10)的输出端与连接块(11)连接，所述连接块(11)的中部和底部分别设有通孔(16)和装置槽(17)，所述装置槽(17)与通孔(16)连通，所述出气管(12)顶部的外侧通过轴承与装置槽(17)转动连接，所述出气管(12)的底部穿过底座(13)与供氧管(15)连通，且出气管(12)的外侧通过轴承与底座(13)转动连接，所述底座(13)的顶部与壳体(7)固定，所述分散装置(14)位于底座(13)的内侧，所述分散装置(14)固定在壳体(7)的底部，且分散装置(14)的输出端与出气管(12)连接。
2.根据权利要求1所述的一种水处理用间歇式供氧装置，其特征在于：所述流量控制装置(9)包括控制电机(18)、电机支架(19)、储气管(20)、套筒(21)、弹性套(22)和连接件(23)，所述储气管(20)位于进气管(8)的底部，且储气管(20)的顶部与壳体(7)顶部的内壁固定，所述弹性套(22)位于储气管(20)和套筒(21)之间，所述弹性套(22)的外侧与套筒(21)的内壁固定，所述弹性套(22)的内侧与储气管(20)的外壁滑动连接，所述套筒(21)、弹性套(22)和储气管(20)的侧壁上均设有多个透气孔(24)，所述套筒(21)的顶部通过连接件(23)与储气管(20)转动连接，所述控制电机(18)的输出端与套筒(21)的底部固定，且控制电机(18)的外侧通过电机支架(19)与壳体(7)的内壁固定。
3.根据权利要求2所述的一种水处理用间歇式供氧装置，其特征在于：所述连接件(23)包括连接轴承(25)、安装块(26)和环形支撑板(27)，所述套筒(21)顶部的外侧通过连接轴承(25)与安装块(26)转动连接，所述安装块(26)固定在环形支撑板(27)的底部，所述环形支撑板(27)固定套接在储气管(20)的外侧。
4.根据权利要求1所述的一种水处理用间歇式供氧装置，其特征在于：所述防回流装置(10)包括支撑杆(28)、支腿(29)、安装筒(30)、连接轴(31)、环形挡板(32)、固定板(33)、密封板(34)和密封弹簧(35)，所述支撑杆(28)的两端分别通过支撑与壳体(7)底部的内壁固定，所述连接轴(31)的顶部与支撑杆(28)固定，所述连接轴(31)的底部与固定板(33)固定，所述固定板(33)位于安装筒(30)的内侧，所述安装筒(30)的外侧与壳体(7)的底部固定，所述密封弹簧(35)套接在连接轴(31)的外侧，所述密封弹簧(35)的两端分别与固定板(33)和密封板(34)固定，所述密封板(34)滑动套接在连接轴(31)的外侧，所述密封板(34)的顶部与环形挡板(32)接触，所述环形挡板(32)与安装筒(30)顶部的内壁固定，所述安装筒(30)的底部与连接块(11)连接。
5.根据权利要求6所述的一种水处理 用间歇式供氧装置，其特征在于：所述安装筒(30)底部的内侧设有内螺纹，所述连接块(11)顶部的外侧设有外螺纹，所述连接块(11)通过螺纹与安装筒(30)活动连接。
6.根据权利要求7所述的一种水处理用间歇式供氧装置，其特征在于：所述密封板(34)的顶部固定有环形密封圈(36)，所述密封板(34)通过环形密封圈(36)与环形挡板(32)接触。
7.根据权利要求8所述的一种水处理用间歇式供氧装置，其特征在于：所述连接块(11)底部和底座(13)底部与出气管(12)的连接处均固定有轴封(37)。
8.根据权利要求1所述的一种水处理用间歇式供氧装置，其特征在于：所述分散装置(14)包括分散电机(38)、主动齿轮(39)和从动齿轮(40)，所述分散电机(38)固定在壳体(7)的底部，所述分散电机(38)的输出轴与主动齿轮(39)固定，所述主动齿轮(39)与从动齿轮(40)啮合连接，所述从动齿轮(40)固定套接在储气管(20)的外侧。
9.根据权利要求1所述的一种水处理用间歇式供氧装置，其特征在于：所述供氧管(15)设有四个，且四个供氧管(15)等角度固定在出气管(12)底部的外侧。
说明书
一种水处理用间歇式供氧装置
技术领域
本发明涉及水处理技术领域，具体为一种水处理用间歇式供氧装置。
背景技术
水处理的方式包括物理处理和化学处理，人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
在水处理过程中，部分需要对处理槽内部的污水添加氧气，以加快水处理的效率，现有技术的水处理供养装置结构较为简单，不能根据处理槽内污水的反应情况进行间歇性提供氧气，使氧气的浪费量较大，也不易控制氧气进入污水中的速率，而且氧气的分布不均匀，使污水的反应不够充分，降低了水处理的效率。为此，我们提出一种水处理用间歇式供氧装置。
发明内容
本发明的目的在于提供一种水处理用间歇式供氧装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种水处理用间歇式供氧装置，包括氧气泵、处理槽、输气管和供氧装置，所述氧气泵固定在处理槽的顶部，所述氧气泵的输出端通过输气管与供氧装置连接，所述供氧装置包括支撑架、固定杆、壳体、进气管、流量控制装置、防回流装置、连接块、出气管、底座、分散装置和供氧管，所述支撑架的两端均与处理槽的内壁固定，所述壳体的顶部通过固定杆与支撑架固定，所述氧气泵的输出端通过输气管与进气管连接，所述进气管与壳体的顶部固定，且进气管与流量控制装置连通，所述流量控制装置固定在壳体顶部的内壁上，所述防回流装置固定在壳体底部的内壁上，所述防回流装置的输出端与连接块连接，所述连接块的中部和底部分别设有通孔和装置槽，所述装置槽与通孔连通，所述出气管顶部的外侧通过轴承与装置槽转动连接，所述出气管的底部穿过底座与供氧管连通，且出气管的外侧通过轴承与底座转动连接，所述底座的顶部与壳体固定，所述分散装置位于底座的内侧，所述分散装置固定在壳体的底部，且分散装置的输出端与出气管连接。
优选的，所述流量控制装置包括控制电机、电机支架、储气管、套筒、弹性套和连接件，所述储气管位于进气管的底部，且储气管的顶部与壳体顶部的内壁固定，所述弹性套位于储气管和套筒之间，所述弹性套的外侧与套筒的内壁固定，所述弹性套的内侧与储气管的外壁滑动连接，所述套筒、弹性套和储气管的侧壁上均设有多个透气孔，所述套筒的顶部通过连接件与储气管转动连接，所述控制电机的输出端与套筒的底部固定，且控制电机的外侧通过电机支架与壳体的内壁固定。
优选的，所述连接件包括连接轴承、安装块和环形支撑板，所述套筒顶部的外侧通过连接轴承与安装块转动连接，所述安装块固定在环形支撑板的底部，所述环形支撑板固定套接在储气管的外侧。
优选的，所述防回流装置包括支撑杆、支腿、安装筒、连接轴、环形挡板、固定板、密封板和密封弹簧，所述支撑杆的两端分别通过支撑与壳体底部的内壁固定，所述连接轴的顶部与支撑杆固定，所述连接轴的底部与固定板固定，所述固定板位于安装筒的内侧，所述安装筒的外侧与壳体的底部固定，所述密封弹簧套接在连接轴的外侧，所述密封弹簧的两端分别与固定板和密封板固定，所述密封板滑动套接在连接轴的外侧，所述密封板的顶部与环形挡板接触，所述环形挡板与安装筒顶部的内壁固定，所述安装筒的底部与连接块连接。
优选的，所述安装筒底部的内侧设有内螺纹，所述连接块顶部的外侧设有外螺纹，所述连接块通过螺纹与安装筒活动连接。
优选的，所述密封板的顶部固定有环形密封圈，所述密封板通过环形密封圈与环形挡板接触。
优选的，所述连接块底部和底座底部与出气管的连接处均固定有轴封。
优选的，所述分散装置包括分散电机、主动齿轮和从动齿轮，所述分散电机固定在壳体的底部，所述分散电机的输出轴与主动齿轮固定，所述主动齿轮与从动齿轮啮合连接，所述从动齿轮固定套接在储气管的外侧。
优选的，所述供氧管设有四个，且四个供氧管等角度固定在出气管底部的外侧。
与现有技术相比，本发明的有益效果是：
1、本发明可对处理槽内部的污水进行间歇性提供氧气，减少了对氧气的浪费，而且使氧气在污水中分布的更加均匀，加快了水处理的效率，工作时，氧气泵通过输气管将氧气输入到储气管内，储气管、弹性套和套筒的侧壁上均设有透气孔，储气管内部的氧气通过透气孔扩散到壳体内部，通过控制电机输出轴的转动可带动套筒的转动，通过储气管、弹性套和套筒上透气孔的重合大小来控制氧气的流量，弹性套可增强套筒与储气管连接的密封性，当壳体内部氧气的压强达到一定值时，使密封弹簧受压收缩，密封板向下运动，使密封板对安装筒的密封作用消失，此时，氧气通过通孔进入储气管内，并通过供氧管扩散到污水中，当停止供氧时，壳体内的压强降低，密封弹簧恢复，使密封板对安装筒起到密封作用，有效防止了污水的回流现象，通过分散电机的转动可带动出气管进行转动，从而带动了供氧管的转动，使氧气在污水中的扩散面积更广，并对污水起到搅拌作用，提高了污水中氧气的均匀度。
2、本发明安装筒底部的内侧设有内螺纹，连接块顶部的外侧设有外螺纹，连接块通过螺纹与安装筒活动连接，通过螺纹连接便于连接块的安装和拆卸，密封板的顶部固定有环形密封圈，密封板通过环形密封圈与环形挡板接触，增强了密封板的密封性，连接块底部和底座底部与出气管的连接处均固定有轴封，防止了氧气的泄漏和污水渗入底座内。
