申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种海绵城市雨水处理装置，包括过滤箱体，过滤箱体包括底板、顶板和侧板，过滤箱体内设有四个水平的隔板，隔板将过滤箱体内部分隔为五个处理空间，所述隔板靠近侧板处设有一个连通上下两个处理空间的通孔，且相邻两个隔板的通孔分布于过滤箱体轴线的两侧，在顶板远离顶层隔板通孔的一侧设有进水管，侧板底部远离底层隔板通孔的一侧设有出水管，五个处理空间从上至下依次设置有粗滤网、粗吸附填料、紫外杀菌装置、微生物吸附基和微生物净水填料，所述粗吸附填料和微生物净水填料内均设有数个水平的分流板，数个水平的分流板自上而下排布。该装置能够有效净化收集的雨水，雨水净化效果好，净化后的雨水能够应用于工业、农业生产。
权利要求书

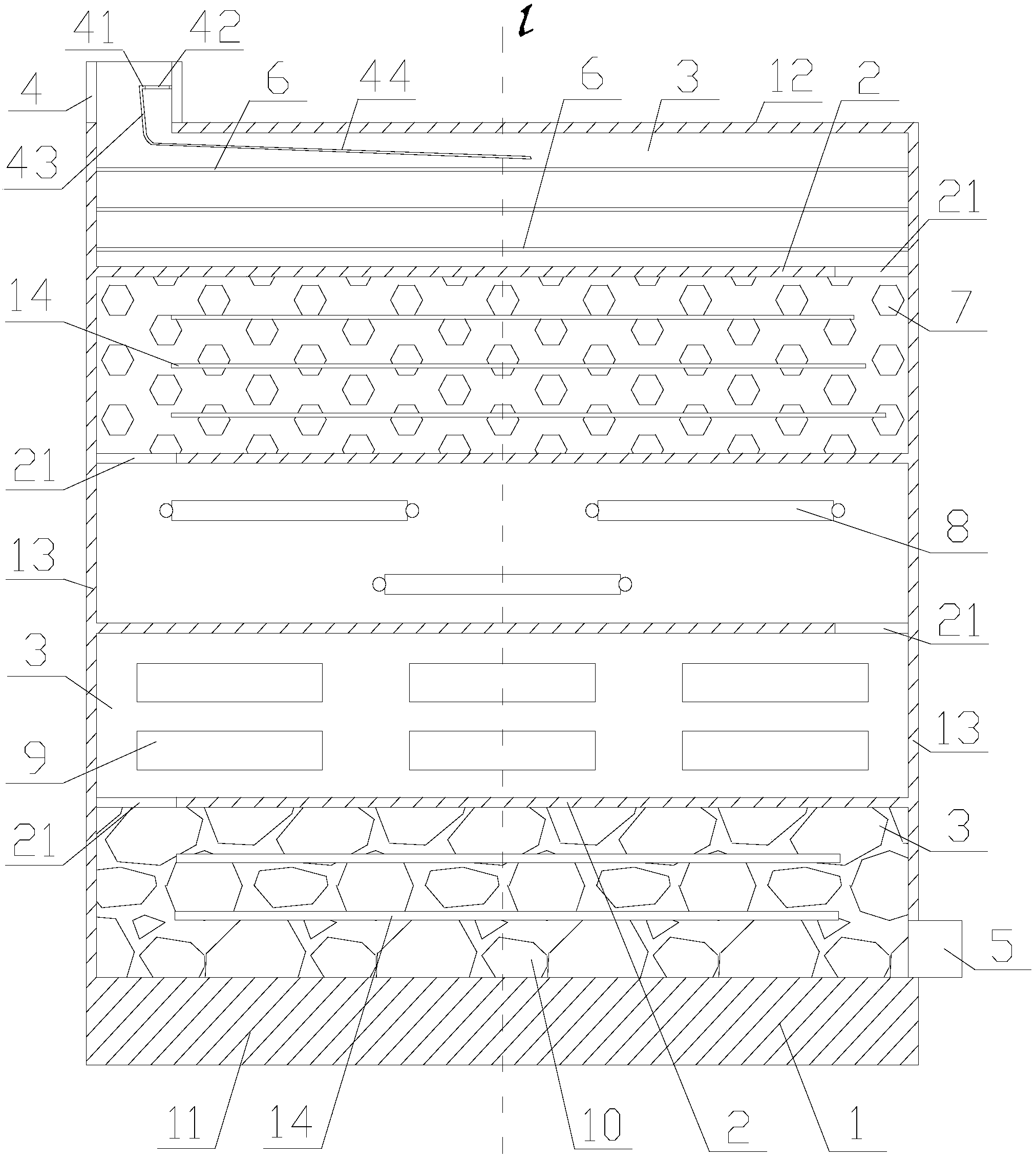

1.海绵城市雨水处理装置，包括过滤箱体(1)，过滤箱体(1)包括底板(11)、顶板(12)和连接底板(11)与顶板(12)的侧板(13)，其特征在于，所述过滤箱体(1)内还设有四个水平的隔板(2)，隔板(2)将过滤箱体(1)内部从上至下分隔为五个处理空间(3)，所述隔板(2)靠近侧板(13)处设有一个连通上下两个处理空间(3)的通孔(21)，且相邻两个隔板(2)的通孔(21)分布于过滤箱体(1)轴线的两侧，在顶板(12)远离顶层隔板(2)通孔(21)的一侧设有进水管(4)，侧板(13)底部远离底层隔板(2)通孔(21)的一侧设有出水管(5)，五个处理空间(3)从上至下依次设置有粗滤网(6)、粗吸附填料(7)、紫外杀菌装置(8)、微生物吸附基(9)和微生物净水填料(10)，所述粗吸附填料(7)和微生物净水填料(10)内均设有数个水平的分流板(14)，数个水平的分流板(14)自上而下排布。
2.根据权利要求1所述的海绵城市雨水处理装置，其特征在于，所述粗滤网(6)为三个，粗滤网(6)边缘固定于侧板(13)上，且粗滤网(6)的网孔孔径自上而下依次缩小。
3.根据权利要求2所述的海绵城市雨水处理装置，其特征在于，三个粗滤网(6)的目数从上至下依次为20目、40目、80目。
4.根据权利要求1所述的海绵城市雨水处理装置，其特征在于，所述进水管(4)内壁连接有一个水平板(41)，水平板(41)上设有透水孔(42)，水平板(41)末端延伸至进水管(4)中部，在水平板(41)末端设有竖直的连接板(43)，连接板(43)底端延伸至顶板(12)下侧，在连接板(43)底端连接一个向下倾斜的导流板(44)，所述导流板(44)末端延伸至粗滤网(6)中部上方。
5.根据权利要求1所述的海绵城市雨水处理装置，其特征在于，所述粗吸附填料(7)为沸石填料，沸石填料内的分流板(14)为三个，分流板(14)直径小于过滤箱体(1)内径。
6.根据权利要求1所述的海绵城市雨水处理装置，其特征在于，所述紫外杀菌装置(8)为数个紫外杀菌灯。
7.根据权利要求1所述的海绵城市雨水处理装置，其特征在于，所述微生物吸附基(9)包括数个活性炭吸附体，数个活性炭吸附体均匀分布于处理空间(3)内。
8.根据权利要求1所述的海绵城市雨水处理装置，其特征在于，所述微生物净水填料(10)内培育有净水微生物，微生物净水填料(10)内的分流板(14)为两个。
说明书
海绵城市雨水处理装置
技术领域
本实用新型涉及雨水预处理领域，具体涉及一种海绵城市雨水处理装置。
背景技术
海绵城市，是新一代城市雨洪管理概念，是指城市在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”，也可称之为“水弹性城市”。国际通用术语为“低影响开发雨水系统构建”。下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。
目前，海绵城市的净水系统结构简单，对雨水的净化能力不足，对于一些污染程度较高或杂质含量多的雨水而言，现有海绵城市净水系统难以有效净化，不利于海绵城市的水体的循环利用。
实用新型内容
为了解决上述技术问题，本实用新型公开一种海绵城市雨水处理装置，该装置能够有效净化收集的雨水，雨水净化效果好，净化后的雨水能够应用于工业、农业生产。
本实用新型通过下述技术方案实现：
海绵城市雨水处理装置，包括过滤箱体，过滤箱体包括底板、顶板和连接底板与顶板的侧板，所述过滤箱体内还设有四个水平的隔板，隔板将过滤箱体内部从上至下分隔为五个处理空间，所述隔板靠近侧板处设有一个连通上下两个处理空间的通孔，且相邻两个隔板的通孔分布于过滤箱体轴线的两侧，在顶板远离顶层隔板通孔的一侧设有进水管，侧板底部远离底层隔板通孔的一侧设有出水管，五个处理空间从上至下依次设置有粗滤网、粗吸附填料、紫外杀菌装置、微生物吸附基和微生物净水填料，所述粗吸附填料和微生物净水填料内均设有数个水平的分流板，数个水平的分流板自上而下排布。
本实用新型中，雨水经收集后，从进水管注入过滤箱体，并流经五个处理空间和4个隔板通孔，最终从出水管排出，五个处理空间从上至下依次设置有粗滤网、粗吸附填料、紫外杀菌装置、微生物吸附基和微生物净水填料，粗滤网用于除去雨水中的落叶、大颗粒漂浮物类杂质，粗吸附填料用于初步吸附雨水中的大颗粒物质，紫外杀菌装置用于杀灭雨水中的有害病原菌，微生物吸附基用于吸附雨水中的微小悬浮颗粒，微生物净水填料用于分解净化雨水中已被杀灭的病原微生物、重金属等杂质，雨水经过五个处理空间的过滤和净化，能够有效去除雨水中的杂质和污染物，雨水净化效果好，净化后的雨水能够直接应用于工业、农业生产。
所述粗吸附填料和微生物净水填料内均设有数个水平的分流板，数个水平的分流板自上而下排布，因此当收集的雨水量少时，进入粗吸附填料和微生物净水填料内的雨水会在分流板作用下更加均匀的流经粗吸附填料和微生物净水填料的上层和下层，避免雨水不足时，从通孔流入粗吸附填料和微生物净水填料的雨水在重力作用下聚集在粗吸附填料和微生物净水填料的下层，导致粗吸附填料和微生物净水填料的底层难以快速处理聚集的雨水，而顶层的填料未充分浸透雨水而闲置，使雨水的处理更加快速均衡。
所述粗滤网为三个，粗滤网边缘固定于侧板上，且粗滤网的网孔孔径自上而下依次缩小。
三个粗滤网的目数从上至下依次为20目、40目、80目。
三个不同网孔孔径的粗滤网能够使雨水中的不同粒径的大颗粒杂质被层层过滤，避免所有大颗粒杂质聚集于一个滤网而造成雨水流动受阻的现象。
所述进水管内壁连接有一个水平板，水平板上设有透水孔，水平板末端延伸至进水管中部，在水平板末端设有竖直的连接板，连接板底端延伸至顶板下侧，在连接板底端连接一个向下倾斜的导流板，所述导流板末端延伸至粗滤网中部上方。
从进水管进入的雨水一部分穿过透水孔，并进入连接板和导流板，最终从导流板末端流出至粗滤网远离进水管一侧，使进水管流入的雨水能够更加均匀的流动至粗滤网上表面，避免雨水集中于粗滤网一侧进入，造成粗滤网局部杂质堆积，提升粗滤网过滤效率。提高粗滤网利用率。
所述粗吸附填料为沸石填料，沸石填料内的分流板为三个，分流板直径小于过滤箱体内径。
所述紫外杀菌装置为数个紫外杀菌灯。
所述微生物吸附基包括数个活性炭吸附体，数个活性炭吸附体均匀分布于处理空间内。
所述微生物净水填料内培育有净水微生物，微生物净水填料内的分流板为两个。
本实用新型与现有技术相比，具有如下的优点和有益效果：
本实用新型海绵城市雨水处理装置，雨水经收集后，从进水管注入过滤箱体，并流经五个处理空间和4个隔板通孔，最终从出水管排出，五个处理空间从上至下依次设置有粗滤网、粗吸附填料、紫外杀菌装置、微生物吸附基和微生物净水填料，粗滤网用于除去雨水中的落叶、大颗粒漂浮物类杂质，粗吸附填料用于初步吸附雨水中的大颗粒物质，紫外杀菌装置用于杀灭雨水中的有害病原菌，微生物吸附基用于吸附雨水中的微小悬浮颗粒，微生物净水填料用于分解净化雨水中已被杀灭的病原微生物、重金属等杂质，雨水经过五个处理空间的过滤和净化，能够有效去除雨水中的杂质和污染物，雨水净化效果好，净化后的雨水能够直接应用于工业、农业生产。
