申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号B01D33/01
摘要
本实用新型公开了一种纺织用污水回收装置，包括处理箱，所述处理箱的顶部固定插接有通管，所述通管的内侧活动插接有升降杆，所述升降杆的底部贯穿通管并延伸至处理箱的内腔中，所述升降杆的底部固定连接有挡板，所述挡板的外侧与处理箱的内壁滑动连接，所述挡板底部插接有导流管，所述导流管的顶部贯穿挡板的底部并延伸至挡板的顶部。此装置在使用时，通过螺纹套的转动拉动螺纹杆向左侧移动，通过螺纹杆向左侧移动，使摇杆推动挡板向上移动，使挡板顶部的过滤网上升至处理箱内腔的顶部，使过滤网的顶部与处理箱的内顶壁相接触，从而产生挤压力，挤压力使污水通过导流管落入处理箱内腔的底部，从而避免了长时间使用后过滤装置被污水堵塞。
权利要求书

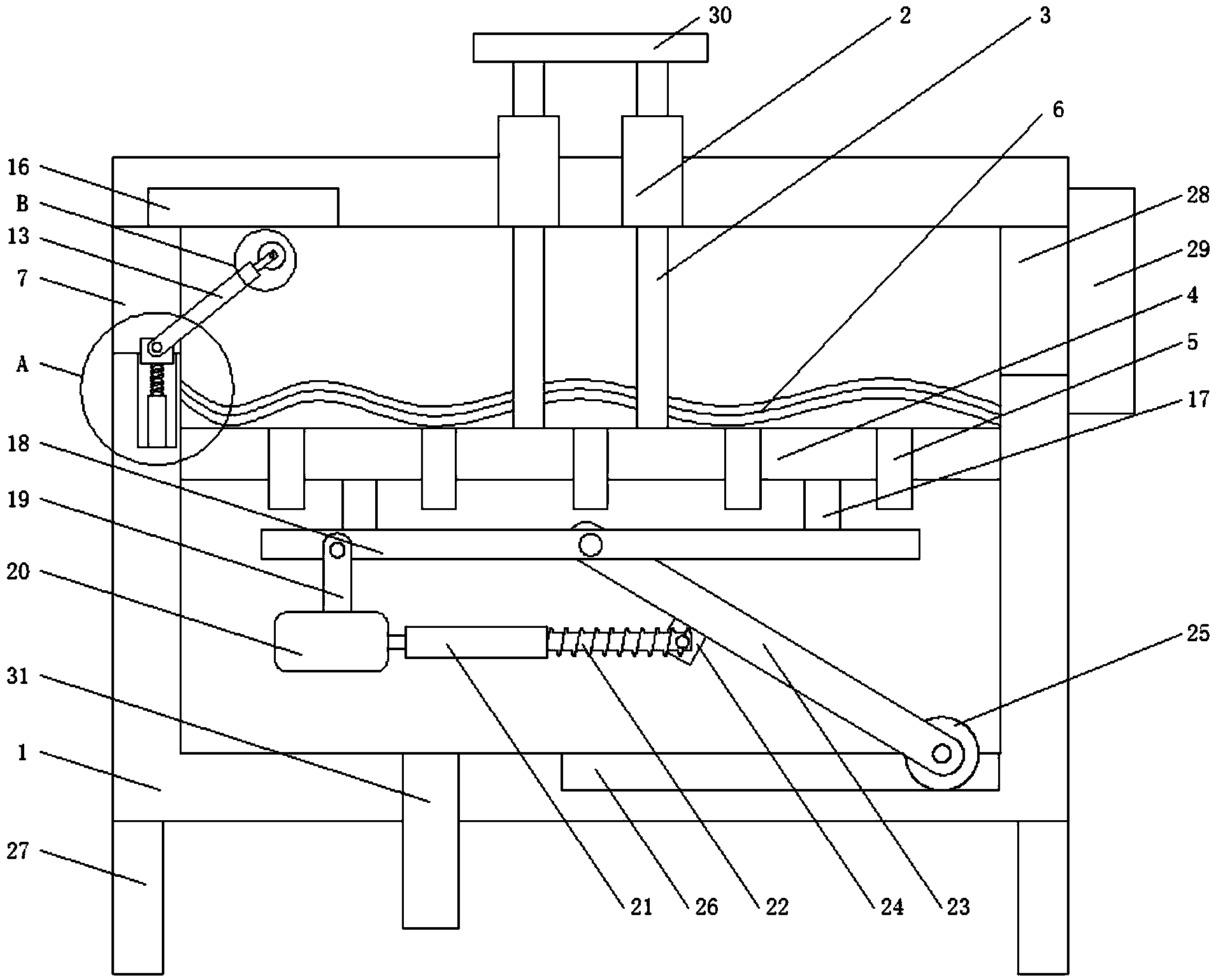

1.一种纺织用污水回收装置，包括处理箱(1)，其特征在于：所述处理箱(1)的顶部固定插接有通管(2)，所述通管(2)的内侧活动插接有升降杆(3)，所述升降杆(3)的底部贯穿通管(2)并延伸至处理箱(1)的内腔中，所述升降杆(3)的底部固定连接有挡板(4)，所述挡板(4)的外侧与处理箱(1)的内壁滑动连接，所述挡板(4)底部插接有导流管(5)，所述导流管(5)的顶部贯穿挡板(4)的底部并延伸至挡板(4)的顶部，所述挡板(4)的顶部固定连接有过滤网(6)，所述处理箱(1)左侧的顶部开设有进水口(7)，所述进水口(7)的内底壁开设有凹槽(8)，所述凹槽(8)的内底壁固定连接有套管(9)，所述套管(9)的内侧活动插接有推杆(10)，所述推杆(10)的顶部固定连接有升降块(11)，所述推杆(10)的外侧活动套接有弹簧(12)，所述弹簧(12)的顶部与升降块(11)的底部固定连接，所述弹簧(12)的底部与套管(9)的顶部固定连接，所述升降块(11)的正面通过转轴铰接有密封板(13)，所述密封板(13)的顶部固定连接有滑杆(14)，所述滑杆(14)背面的顶部通过转轴活动连接有一号滑轮(15)，所述处理箱(1)内顶壁的左侧开设有一号滑槽(16)，所述一号滑轮(15)与一号滑槽(16)相适配;
所述挡板(4)底部的两侧均固定连接有连接杆(17)，所述连接杆(17)的底部固定连接有支撑柱(18)，所述支撑柱(18)正面的左侧通过转轴铰接有支撑杆(19)，所述支撑杆(19)的底部固定连接有防水电机(20)，所述防水电机(20)输出轴的右侧固定连接有螺纹套(21)，所述螺纹套(21)的右侧活动插接有螺纹杆(22)，所述支撑柱(18)背面的中部通过转轴铰接有摇杆(23)，所述摇杆(23)的左侧固定连接有固定块(24)，所述固定块(24)的正面与螺纹杆(22)右侧的背面通过转轴铰接，所述摇杆(23)背面远离支撑柱(18)的一端通过转轴铰接有二号滑轮(25)，所述处理箱(1)内底壁的右侧开设有二号滑槽(26)，所述二号滑轮(25)的底部与二号滑槽(26)的内底壁滑动连接。
2.根据权利要求1所述的一种纺织用污水回收装置，其特征在于：所述处理箱(1)的底部固定连接有支撑腿(27)，所述支撑腿(27)共两根，且两根支撑腿(27)分别固定连接在处理箱(1)底部的两侧。
3.根据权利要求1所述的一种纺织用污水回收装置，其特征在于：所述处理箱(1)的底部固定插接有回收管(31)，所述回收管(31)的顶部贯穿处理箱(1)的底部并延伸至处理箱(1)的内腔中。
4.根据权利要求1所述的一种纺织用污水回收装置，其特征在于：所述处理箱(1)的右侧开设有废料排出口(28)，所述废料排出口(28)的右侧螺纹连接有密封盖门(29)。
5.根据权利要求1所述的一种纺织用污水回收装置，其特征在于：所述升降杆(3)共两根，且两根升降杆(3)的顶部固定连接有按压把手(30)。
6.根据权利要求1所述的一种纺织用污水回收装置，其特征在于：所述导流管(5)共五根，且五根导流管(5)呈等距离固定插接在挡板(4)的底部。
说明书
一种纺织用污水回收装置
技术领域
本实用新型涉及纺织污水回收技术领域，具体为一种纺织用污水回收装置。
背景技术
纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，现在的纺织已经不仅是传统的手工纺纱和织布，也包括无纺布技术，现代三维编织技术，现代静电纳米成网技术等生产的服装用、产业用、装饰用纺织品，所以，现代纺织是指一种纤维或纤维集合体的多尺度结构加工技术，中国古代的纺织与印染技术具有非常悠久的历史，早在原始社会时期，古人为了适应气候的变化，已懂得就地取材，利用自然资源作为纺织和印染的原料，以及制造简单的手工纺织工具，直至今天，日常生活中的服装、安全气囊和窗帘地毯等都是纺织和印染技术的产物。
在纺织品的加工过程中往往会产生大量的污水，为了节省水资源需要通过污水回收装置对纺织品加工所产生的污水进行回收，如中国专利CN201720160023.8提供的一种纺织污水处理装置，其主要解决的是对纺织加工品所产生的污水进行过滤，然而在实地使用时，纺织品加工所产生的五书中夹杂着大量的细小布料和线头，这也使其内部的过滤装置在使用后极易容易造成堵塞，从而导致无法持续使用的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种纺织用污水回收装置，具备可避免长时间使用后过滤装置被污水堵塞等优点，解决了传统的纺织污水处理装置在使用时容易发生堵塞，从而导致无法使用的问题。
(二)技术方案
为实现上述可避免长时间使用后过滤装置被污水堵塞的目的，本实用新型提供如下技术方案：一种纺织用污水回收装置，包括处理箱，所述处理箱的顶部固定插接有通管，所述通管的内侧活动插接有升降杆，所述升降杆的底部贯穿通管并延伸至处理箱的内腔中，所述升降杆的底部固定连接有挡板，所述挡板的外侧与处理箱的内壁滑动连接，所述挡板底部插接有导流管，所述导流管的顶部贯穿挡板的底部并延伸至挡板的顶部，所述挡板的顶部固定连接有过滤网，所述处理箱左侧的顶部开设有进水口，所述进水口的内底壁开设有凹槽，所述凹槽的内底壁固定连接有套管，所述套管的内侧活动插接有推杆，所述推杆的顶部固定连接有升降块，所述推杆的外侧活动套接有弹簧，所述弹簧的顶部与升降块的底部固定连接，所述弹簧的底部与套管的顶部固定连接，所述升降块的正面通过转轴铰接有密封板，所述密封板的顶部固定连接有滑杆，所述滑杆背面的顶部通过转轴活动连接有一号滑轮，所述处理箱内顶壁的左侧开设有一号滑槽，所述一号滑轮与一号滑槽相适配。
所述挡板底部的两侧均固定连接有连接杆，所述连接杆的底部固定连接有支撑柱，所述支撑柱正面的左侧通过转轴铰接有支撑杆，所述支撑杆的底部固定连接有防水电机，所述防水电机输出轴的右侧固定连接有螺纹套，所述螺纹套的右侧活动插接有螺纹杆，所述支撑柱背面的中部通过转轴铰接有摇杆，所述摇杆的左侧固定连接有固定块，所述固定块的正面与螺纹杆右侧的背面通过转轴铰接，所述摇杆背面远离支撑柱的一端通过转轴铰接有二号滑轮，所述处理箱内底壁的右侧开设有二号滑槽，所述二号滑轮的底部与二号滑槽的内底壁滑动连接。
优选的，所述处理箱的底部固定连接有支撑腿，所述支撑腿共两根，且两根支撑腿分别固定连接在处理箱底部的两侧。
优选的，所述处理箱的底部固定插接有回收管，所述回收管的顶部贯穿处理箱的底部并延伸至处理箱的内腔中。
优选的，所述处理箱的右侧开设有废料排出口，所述废料排出口的右侧螺纹连接有密封盖门。
优选的，所述升降杆共两根，且两根升降杆的顶部固定连接有按压把手。
优选的，所述导流管共五根，且五根导流管呈等距离固定插接在挡板的底部。
(三)有益效果
与现有技术相比，本实用新型提供了一种纺织用污水回收装置，具备以下有益效果：
1、该纺织用污水回收装置，通过防水电机、螺纹杆、螺纹套和摇杆的配合使用，使此装置在使用时，通过防水电机的启动带动螺纹套转动，通过螺纹套的转动拉动螺纹杆向左侧移动，通过螺纹杆向左侧移动，从而使二号滑轮在二号滑槽的内壁向左滑动，从而使摇杆推动支撑柱和挡板向上移动，从而使挡板顶部的过滤网上升至处理箱内腔的顶部，使过滤网的顶部与处理箱的内顶壁相接触，从而产生挤压力，挤压力使污水通过导流管落入处理箱内腔的底部，从而避免了长时间使用后过滤装置被污水堵塞，使此装置可持续使用，解决了传统纺织污水处理装置容易发生堵塞的问题。
2、该纺织用污水回收装置，通过密封板、进水口、一号滑槽和一号滑轮的配合使用，使此装置在使用时，通过挡板的向上移动，从而推动密封板的顶部向左侧移动，从而使一号滑轮在一号滑槽的内壁向左滑动，从而使密封板的左侧与进水口的右侧相搭接，从而使此装置在对污水进行过滤时，处理箱内腔的上侧能够尽可能的保持密封，从而使挡板在向上移动时产生的挤压力更大，从而使此装置对污水的处理更加的方便，使此装置的使用更加的方便。
