申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号C02F7/00; B01F3/04; B01F13/10
摘要
本实用新型公开了一种环保型污水处理用设备，包括机架，所述机架上端安装有筒体，所述筒体底端面安装有搅拌电机，所述筒体的内底部通过轴承安装有旋转轴，所述旋转轴外侧安装有曝气叶片，所述旋转轴上部安装有驱动齿轮;所述旋转轴内部设置有导气腔，所述旋转轴表面贯穿设置有通气孔;所述筒体内部通过支撑架安装有旋转筒，所述旋转筒外侧安装有搅拌叶片，所述旋转筒上部设置有导水缺口;所述筒体上端安装有气泵，所述气泵的两端分别安装有吸气管和注气管。有益效果在于：通过旋转轴带动曝气叶片实现污水在竖直方向的循环搅拌，通过旋转筒带动搅拌叶片实现污水在水平方向的搅拌，能够提高氧气融进污水的效率，提高曝气效果和效率。
权利要求书

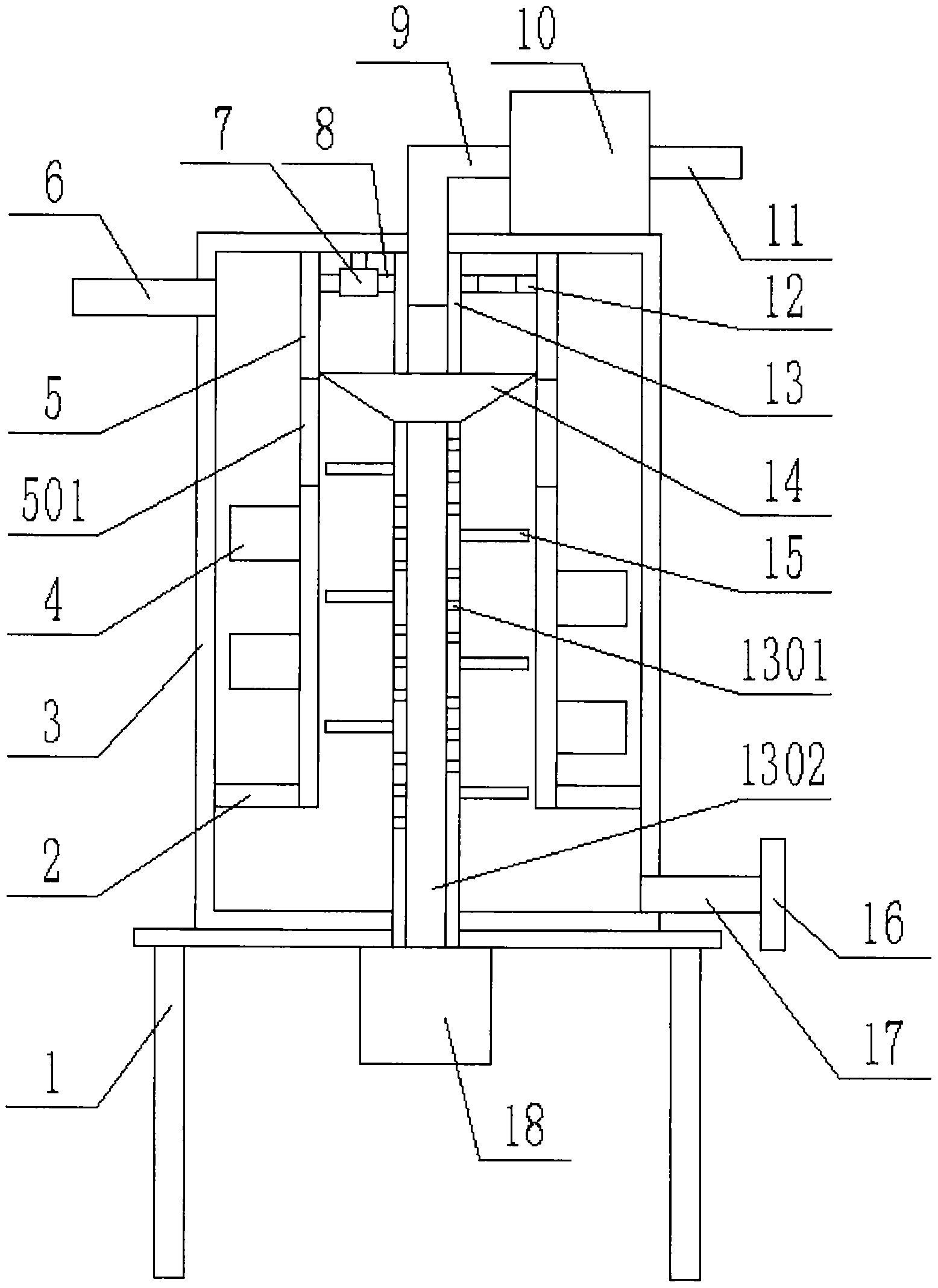

1.一种环保型污水处理用设备，包括机架(1)，其特征在于：所述机架(1)上端安装有筒体(3)，所述筒体(3)上部安装有注水管(6)，所述筒体(3)底部安装有出水管(17)，所述出水管(17)的端部安装有出水阀(16);
所述筒体(3)底端面安装有搅拌电机(18)，所述筒体(3)的内底部通过轴承安装有旋转轴(13)，所述旋转轴(13)与所述搅拌电机(18)固定连接，所述旋转轴(13)外侧安装有曝气叶片(15)，所述旋转轴(13)上部安装有驱动齿轮(8);所述旋转轴(13)内部设置有导气腔(1302)，所述旋转轴(13)表面贯穿设置有通气孔(1301)，所述通气孔(1301)与所述导气腔(1302)相连通;
所述筒体(3)内部通过支撑架(2)安装有旋转筒(5)，所述旋转筒(5)位于所述旋转轴(13)外侧，所述旋转筒(5)外侧安装有搅拌叶片(4);所述旋转筒(5)上部设置有导水缺口(501)，所述旋转筒(5)的内壁安装有从动内齿轮(12)，所述筒体(3)内顶部安装有过渡齿轮(7)，所述过渡齿轮(7)位于所述驱动齿轮(8)和所述从动内齿轮(12)之间，且所述过渡齿轮(7)分别与所述驱动齿轮(8)和所述从动内齿轮(12)相啮合;
所述筒体(3)上端安装有气泵(10)，所述气泵(10)的两端分别安装有吸气管(11)和注气管(9)，所述注气管(9)伸入所述导气腔(1302)内部。
2.根据权利要求1所述一种环保型污水处理用设备，其特征在于：所述注气管(9)的外径尺寸与所述导气腔(1302)的内径尺寸相等，且采用间隙配合。
3.根据权利要求1所述一种环保型污水处理用设备，其特征在于：所述吸气管(11)内部设置有降噪棉。
4.根据权利要求1所述一种环保型污水处理用设备，其特征在于：所述旋转轴(13)上部安装有导水斗(14)，所述导水斗(14)采用倒锥形结构，且所述导水斗(14)与所述导水缺口(501)相对应。
5.根据权利要求3所述一种环保型污水处理用设备，其特征在于：所述曝气叶片(15)交错且螺旋向上均匀分布在所述旋转轴(13)外侧。
6.根据权利要求1所述一种环保型污水处理用设备，其特征在于：所述支撑架(2)内部嵌入有过滤网(19)。
7.根据权利要求1所述一种环保型污水处理用设备，其特征在于：所述搅拌叶片(4)交错且螺旋向下均匀分布在所述旋转筒(5)外部。
8.根据权利要求7所述一种环保型污水处理用设备，其特征在于：所述搅拌叶片(4)表面贯穿设置有通孔。
说明书
一种环保型污水处理用设备
技术领域
本实用新型涉及污水处理装置技术领域，具体涉及一种环保型污水处理用设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。曝气是水处理的重要步骤，能够提高污水中的溶解氧，便于后续的污水处理。
本申请人发现现有技术中至少存在以下技术问题：目前的曝气装置采用单重搅拌加快氧气融进污水中的速度，曝气效果不理想，影响污水处理效率。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种环保型污水处理用设备，以解决现有技术中目前的曝气装置采用单重搅拌加快氧气融进污水中的速度，曝气效果不理想，影响污水处理效率等技术问题。本实用新型提供的诸多技术方案中优选的技术方案通过旋转轴带动曝气叶片实现污水在竖直方向的循环搅拌，通过旋转筒带动搅拌叶片实现污水在水平方向的搅拌，能够提高氧气融进污水的效率，提高曝气效果和效率，有助于提高污水处理效率等技术效果，详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种环保型污水处理用设备，包括机架，所述机架上端安装有筒体，所述筒体上部安装有注水管，所述筒体底部安装有出水管，所述出水管的端部安装有出水阀;
所述筒体底端面安装有搅拌电机，所述筒体的内底部通过轴承安装有旋转轴，所述旋转轴与所述搅拌电机固定连接，所述旋转轴外侧安装有曝气叶片，所述旋转轴上部安装有驱动齿轮;所述旋转轴内部设置有导气腔，所述旋转轴表面贯穿设置有通气孔，所述通气孔与所述导气腔相连通;
所述筒体内部通过支撑架安装有旋转筒，所述旋转筒位于所述旋转轴外侧，所述旋转筒外侧安装有搅拌叶片;所述旋转筒上部设置有导水缺口，所述旋转筒的内壁安装有从动内齿轮，所述筒体内顶部安装有过渡齿轮，所述过渡齿轮位于所述驱动齿轮和所述从动内齿轮之间，且所述过渡齿轮分别与所述驱动齿轮和所述从动内齿轮相啮合;
所述筒体上端安装有气泵，所述气泵的两端分别安装有吸气管和注气管，所述注气管伸入所述导气腔内部。
采用上述一种环保型污水处理用设备，使用装置时，通过所述注水管向所述筒体内部注入污水，所述气泵工作，通过所述吸气管和所述注气管将空气注入所述导气腔内部，最终空气通过所述通气孔进入所述筒体内部;所述搅拌电机工作，使所述旋转轴带动所述曝气叶片旋转，推动污水从所述旋转筒底部向上移动，最终通过所述导水缺口排出，重新落回所述筒体内底部，实现对污水竖直方向的循环搅拌;所述旋转轴旋转时，通过所述驱动齿轮、所述过渡齿轮和所述从动内齿轮进行啮合传动，使所述旋转筒与所述旋转轴进行同步反向旋转，所述旋转筒带动所述搅拌叶片旋转，实现对污水水平方向的搅拌;装置能够对污水进行竖直方向和水平方向的双重搅拌，能够提高氧气融进污水的效率，提高曝气效果和效率，有助于提高污水处理效率。
作为优选，所述注气管的外径尺寸与所述导气腔的内径尺寸相等，且采用间隙配合。
作为优选，所述吸气管内部设置有降噪棉。
作为优选，所述旋转轴上部安装有导水斗，所述导水斗采用倒锥形结构，且所述导水斗与所述导水缺口相对应。
作为优选，所述曝气叶片交错且螺旋向上均匀分布在所述旋转轴外侧。
作为优选，所述支撑架内部嵌入有过滤网。
作为优选，所述搅拌叶片交错且螺旋向下均匀分布在所述旋转筒外部。
作为优选，所述搅拌叶片表面贯穿设置有通孔。
有益效果在于：通过所述旋转轴带动所述曝气叶片实现污水在竖直方向的循环搅拌，通过所述旋转筒带动所述搅拌叶片实现污水在水平方向的搅拌，能够提高氧气融进污水的效率，提高曝气效果和效率，有助于提高污水处理效率。
