申请日2017.08.30
公开(公告)日2018.04.27
IPC分类号C02F9/04; C02F1/44
摘要
本实用新型公开了一种用于处理高含盐废水的管式微滤系统，其包括管式微滤进水箱、反应单元、循环槽、管式微滤膜组件、管式微滤产水单元、三个无线传输液位计和控制器;在管式微滤进水箱、循环槽和管式微滤产水单元的管式微滤产水箱上分别设有无线传输液位计;三个无线传输液位计分别与控制器的输入端连接，控制器的输出端分别与进水泵、循环泵、进水阀组、产水阀组和循环阀组连接。有益效果：上述管式微滤系统结构简单，可实现管式微滤系统独立控制;可直接将管式微滤系统组合到高含盐废水零排放处理系统中，无需重新设计高含盐废水零排放处理的控制系统，组合方便快捷，省时省力，且提高了工作效率，降低了人工成本。
权利要求书
1.一种用于处理高含盐废水的管式微滤系统，其特征在于，其包括管式微滤进水箱、反应单元、循环槽、管式微滤膜组件、管式微滤产水单元、三个无线传输液位计和控制器;所述管式微滤进水箱的出水口与所述反应单元的进水口通过进水管连通，在所述进水管上设有进水泵;所述反应单元的出水口与所述循环槽的进水口通过管道连通，所述循环槽的出水口与所述管式微滤膜组件的进水口通过循环管连通;在所述循环管上依次设有循环泵和进水阀组;所述管式微滤膜组件的产水口与所述管式微滤产水单元的进水口通过产水管连通;在所述产水管上设置有产水阀组;在所述管式微滤膜组件的浓水口连通设有浓水管，所述浓水管的一端与所述管式微滤膜组件的浓水口连通;所述浓水管的另一端连通设置在所述循环槽上;在所述浓水管上设有循环阀组;在所述管式微滤进水箱、所述循环槽和所述管式微滤产水单元的管式微滤产水箱上分别设有所述无线传输液位计;三个所述无线传输液位计分别与所述控制器的输入端连接，所述控制器的输出端分别与所述进水泵、所述循环泵、所述进水阀组、所述产水阀组和所述循环阀组连接。
2.根据权利要求1所述的一种用于处理高含盐废水的管式微滤系统，其特征在于，其还包括冲洗药液箱，所述冲洗药液箱的出口连通设有冲洗进液管，所述冲洗进液管的一端与所述冲洗药液箱的出口连通，所述冲洗进液管的另一端连通设置在所述进水阀组与所述管式微滤膜组件之间的所述循环管上;在所述冲洗进液管上依次设置有冲洗药液泵和第一冲洗阀组;所述冲洗药液箱的进口连通设有冲洗排液管，所述冲洗排液管的一端与所述冲洗药液箱的进口连通，所述冲洗排液管的另一端连通设置在所述管式微滤膜组件与所述循环阀组之间的所述浓水管上;在所述冲洗排液管上设置有第二冲洗阀组;所述冲洗药液泵、所述第一冲洗阀组和所述第二冲洗阀组分别与所述控制器的输出端连接。
3.根据权利要求1所述的一种用于处理高含盐废水的管式微滤系统，其特征在于，所述反应单元包括反应槽、反应搅拌机、在线pH计、碱储存箱和药剂储存箱;在所述反应槽内分别设有所述反应搅拌机和所述在线pH计;所述碱储存箱与所述反应槽通过加碱管连通;在所述加碱管上设有加碱泵;所述药剂储存箱与所述反应槽通过加药管连通;在所述加药管上设有加药泵;所述在线pH计与所述控制器的输入端连通;所述控制器的输出端分别与所述反应搅拌机、所述加碱泵和所述加药泵连接。
4.根据权利要求1所述的一种用于处理高含盐废水的管式微滤系统，其特征在于，所述管式微滤产水单元包括所述管式微滤产水箱、在线pH计和酸储存箱;在所述管式微滤产水箱设有所述在线pH计;所述酸储存箱与所述管式微滤产水箱通过加酸管连通;在所述加酸管上设有加酸泵;所述在线pH计与所述控制器的输入端连通;所述控制器的输出端与所述加酸泵连通。
说明书
一种用于处理高含盐废水 的管式微滤系统
技术领域：
本实用新型涉及一种系统，尤其涉及一种用于处理高含盐废水的管式微滤系统。
背景技术：
目前，高含盐工业废水零排放处理工艺一般按项目进行设计，针对每个项目的具体情况设计处理工艺，处理工艺中的不同环节之间相互关联，其中一个环节的设计工艺有变动，相关联的其他环节均需做适应性调整，系统设计复杂，控制过程繁琐，设计每个项目均需耗费大量的人力、物力和财力。并且，针对具体项目所设计的工艺，模块化程度低，可移植性差，对于不同的项目，从控制回路到系统元器件选择，以及程序编制都需要重新进行设计，即使同类型、同规模项目也需要重新设计控制系统，否则无法适用于新项目要求;而管式微滤工艺作为高含盐工业废水零排放处理工艺中的一个环节，其不能实现独立控制，控制系统复杂，控制繁琐，可移植性差。
实用新型内容：
本实用新型的目的在于提供一种结构简单，可单独控制，且可快速组合到高含盐废水零排放处理系统中的用于处理高含盐废水的管式微滤系统。

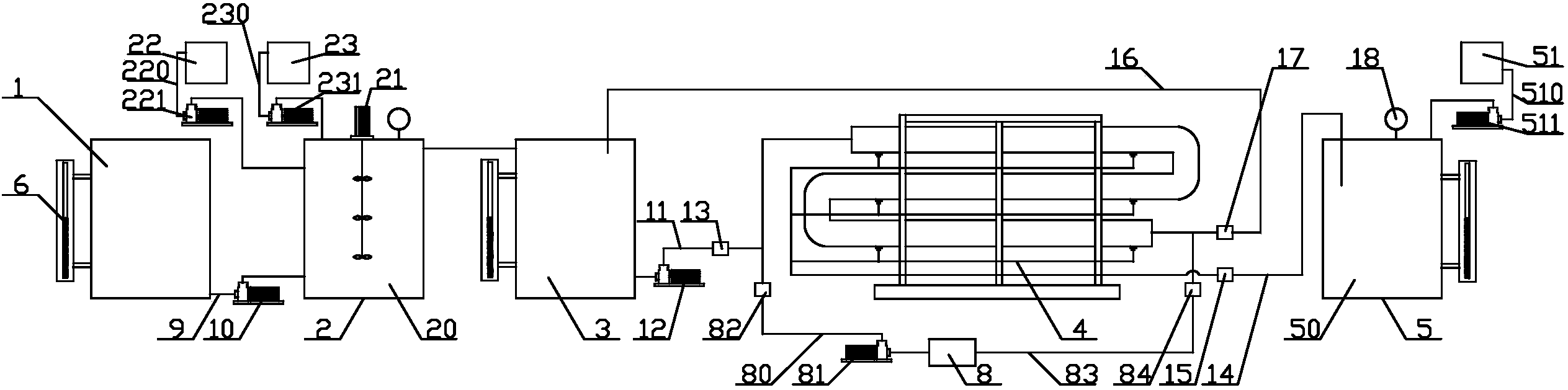

本实用新型由如下技术方案实施：一种用于处理高含盐废水的管式微滤系统，其包括管式微滤进水箱、反应单元、循环槽、管式微滤膜组件、管式微滤产水单元、三个无线传输液位计和控制器;所述管式微滤进水箱的出水口与所述反应单元的进水口通过进水管连通，在所述进水管上设有进水泵;所述反应单元的出水口与所述循环槽的进水口通过管道连通，所述循环槽的出水口与所述管式微滤膜组件的进水口通过循环管连通;在所述循环管上依次设有循环泵和进水阀组;所述管式微滤膜组件的产水口与所述管式微滤产水单元的进水口通过产水管连通;在所述产水管上设置有产水阀组;在所述管式微滤膜组件的浓水口连通设有浓水管，所述浓水管的一端与所述管式微滤膜组件的浓水口连通;所述浓水管的另一端连通设置在所述循环槽上;在所述浓水管上设有循环阀组;在所述管式微滤进水箱、所述循环槽和所述管式微滤产水单元的管式微滤产水箱上分别设有所述无线传输液位计;三个所述无线传输液位计分别与所述控制器的输入端连接，所述控制器的输出端分别与所述进水泵、所述循环泵、所述进水阀组、所述产水阀组和所述循环阀组连接。
进一步的，其还包括冲洗药液箱，所述冲洗药液箱的出口连通设有冲洗进液管，所述冲洗进液管的一端与所述冲洗药液箱的出口连通，所述冲洗进液管的另一端连通设置在所述进水阀组与所述管式微滤膜组件之间的所述循环管上;在所述冲洗进液管上依次设置有冲洗药液泵和第一冲洗阀组;所述冲洗药液箱的进口连通设有冲洗排液管，所述冲洗排液管的一端与所述冲洗药液箱的进口连通，所述冲洗排液管的另一端连通设置在所述管式微滤膜组件与所述循环阀组之间的所述浓水管上;在所述冲洗排液管上设置有第二冲洗阀组;所述冲洗药液泵、所述第一冲洗阀组和所述第二冲洗阀组分别与所述控制器的输出端连接。
进一步的，所述反应单元包括反应槽、反应搅拌机、在线pH计、碱储存箱和药剂储存箱;在所述反应槽内分别设有所述反应搅拌机和所述在线pH计;所述碱储存箱与所述反应槽通过加碱管连通;在所述加碱管上设有加碱泵;所述药剂储存箱与所述反应槽通过加药管连通;在所述加药管上设有加药泵;所述在线pH计与所述控制器的输入端连通;所述控制器的输出端分别与所述反应搅拌机、所述加碱泵和所述加药泵连接。
进一步的，所述管式微滤产水单元包括所述管式微滤产水箱、在线pH计和酸储存箱;在所述管式微滤产水箱设有所述在线pH计;所述酸储存箱与所述管式微滤产水箱通过加酸管连通;在所述加酸管上设有加酸泵;所述在线pH计与所述控制器的输入端连通;所述控制器的输出端与所述加酸泵连通。
本实用新型的优点：本实用新型管式微滤系统结构简单，可实现管式微滤系统独立控制;当高含盐废水零排放处理需要管式微滤工艺时，可直接将管式微滤系统组合到高含盐废水零排放处理系统中，无需重新设计高含盐废水零排放处理的控制系统，组合方便快捷，省时省力，且提高了工作效率，降低了人工成本。
