申请日2017.08.30
公开(公告)日2018.04.27
IPC分类号C02F1/44
摘要
本实用新型公开了一种用于处理高含盐废水的高压平板膜系统，其包括高压平板膜进水箱、高压平板膜单元、高压平板膜浓水箱、两个无线传输液位计和控制器，高压平板膜进水箱的出水口与高压平板膜单元的进水口通过进水管连通;高压平板膜单元的浓水口与高压平板膜浓水箱的进水口通过浓水管连通;两个无线传输液位计和进膜压力传感器分别与控制器的输入端连通;控制器的输出端分别与进水泵、进水阀、高压泵、调节阀组和产水阀组分别连接。有益效果：上述高压平板膜系统结构简单，可实现高压平板膜系统独立控制;可直接将高压平板膜系统组合到高含盐废水零排放处理系统中，无需重新设计高含盐废水零排放处理的控制系统，组合方便快捷，省时省力，且提高了工作效率，降低了人工成本。
权利要求书
1.一种用于处理高含盐废水的高压平板膜系统，其特征在于，其包括高压平板膜进水箱、高压平板膜单元、高压平板膜浓水箱、两个无线传输液位计和控制器，所述高压平板膜进水箱的出水口与所述高压平板膜单元的进水口通过进水管连通;在所述进水管上依次设有进水泵、高压泵和进膜压力传感器，在所述高压平板膜进水箱与所述高压泵之间的所述进水管上设有进水阀;所述高压平板膜单元的浓水口与所述高压平板膜浓水箱的进水口通过浓水管连通;在所述浓水管上设置有调节阀组;所述高压平板膜单元的产水口连通设有产水管，在所述产水管上设有产水阀组;在所述高压平板膜进水箱和所述高压平板膜浓水箱上分别设有所述无线传输液位计;两个所述无线传输液位计和所述进膜压力传感器分别与所述控制器的输入端连通;所述控制器的输出端分别与所述进水泵、所述进水阀、所述高压泵、所述调节阀组和所述产水阀组分别连接。
2.根据权利要求1所述的一种用于处理高含盐废水的高压平板膜系统，其特征在于，其还包括冲洗药液箱，在所述冲洗药液箱的出口连通设有冲洗进液管，所述冲洗进液管一端与所述冲洗药液箱的出口连通，所述冲洗进液管另一端连通设置在所述进水阀与所述高压泵之间的所述进水管上;在所述冲洗进液管上依次设置有冲洗药液泵和第一冲洗阀组;在所述高压平板膜单元与所述调节阀组之间的所述浓水管上连通设有冲洗排液管;所述冲洗排液管的一端与所述浓水管连通，所述冲洗排液管的另一端与所述冲洗药液箱连通;在所述冲洗排液管上设置有第二冲洗阀组;所述冲洗药液泵、所述第一冲洗阀组和所述第二冲洗阀组分别与所述控制器的输出端连接。
3.根据权利要求1或2所述的一种用于处理高含盐废水的高压平板膜系统，其特征在于，其还包括加药罐，在所述加药罐的出药口连通设有加药管，所述加药管的一端连通固定在所述加药罐的出药口上，所述加药管的另一端连通固定在所述进水泵与所述高压平板膜单元之间的所述进水管上;在所述加药管上设有加药泵。
4.根据权利要求1或2所述的一种用于处理高含盐废水 的高压平板膜系统，其特征在于，所述高压平板膜单元包括固定座和若干组高压平板膜;所述高压平板膜均匀排列固定在所述固定座上;所述进水管与每组所述高压平板膜的进水口通过进水支管连通;所述产水管与每组所述高压平板膜的产水口通过产水支管连通;所述浓水管与每组所述高压平板膜的浓水口通过浓水支管连通。
5.根据权利要求3所述的一种用于处理高含盐废水的高压平板膜系统，其特征在于，所述高压平板膜单元包括固定座和若干组高压平板膜;所述高压平板膜均匀排列固定在所述固定座上;所述进水管与每组所述高压平板膜的进水口通过进水支管连通;所述产水管与每组所述高压平板膜的产水口通过产水支管连通;所述浓水管与每组所述高压平板膜的浓水口通过浓水支管连通。
说明书
一种用于处理高含盐废水的高压平板膜系统
技术领域：
本实用新型涉及一种系统，尤其涉及一种用于处理高含盐废水的高压平板膜系统。
背景技术：
目前，高含盐工业废水零排放处理工艺一般按项目进行设计，针对每个项目的具体情况设计处理工艺，处理工艺中的不同环节之间相互关联，其中一个环节的设计工艺有变动，相关联的其他环节均需做适应性调整，系统设计复杂，控制过程繁琐，设计每个项目均需耗费大量的人力、物力和财力。并且，针对具体项目所设计的工艺，模块化程度低，可移植性差，对于不同的项目，从控制回路到系统元器件选择，以及程序编制都需要重新进行设计，即使同类型、同规模项目也需要重新设计控制系统，否则无法适用于新项目要求;而高压平板膜工艺作为高含盐工业废水零排放处理工艺中的一个环节，其不能实现独立控制，控制系统复杂，控制繁琐，可移植性差。
实用新型内容：
本实用新型的目的在于提供一种结构简单，可单独控制，且可快速组合到高含盐废水零排放处理系统中的用于处理高含盐废水的高压平板膜系统。

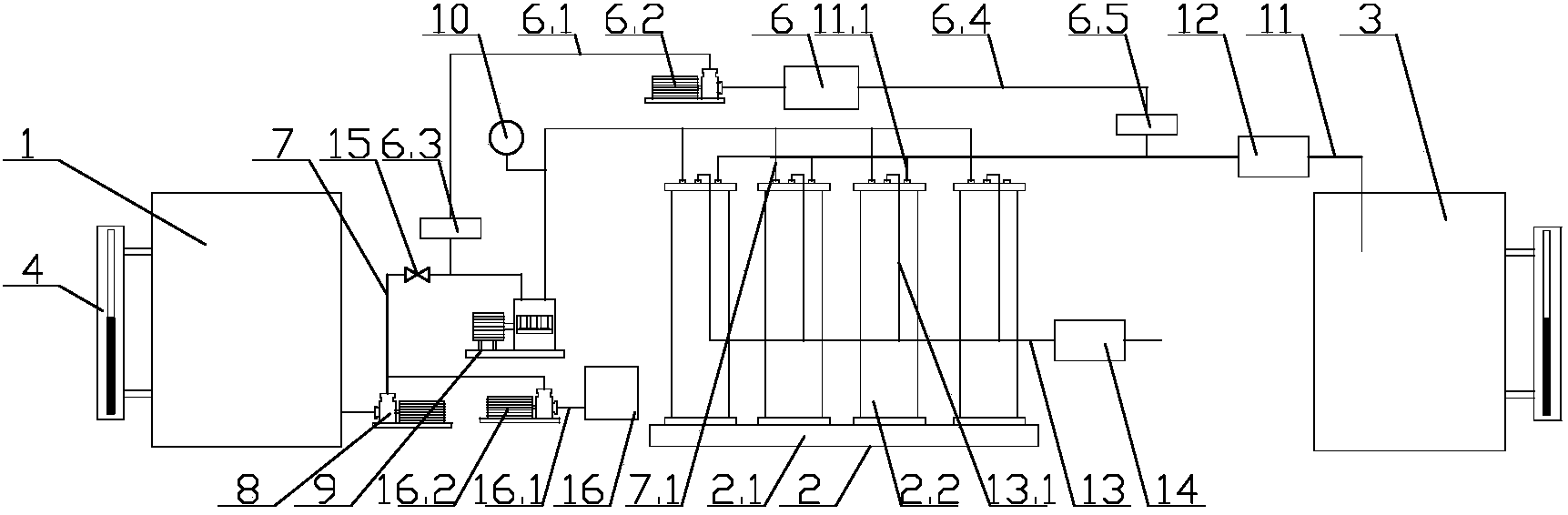

本实用新型由如下技术方案实施：一种用于处理高含盐废水的高压平板膜系统，其包括高压平板膜进水箱、高压平板膜单元、高压平板膜浓水箱、两个无线传输液位计和控制器，所述高压平板膜进水箱的出水口与所述高压平板膜单元的进水口通过进水管连通;在所述进水管上依次设有进水泵、高压泵和进膜压力传感器，在所述高压平板膜进水箱与所述高压泵之间的所述进水管上设有进水阀;所述高压平板膜单元的浓水口与所述高压平板膜浓水箱的进水口通过浓水管连通;在所述浓水管上设置有调节阀组;所述高压平板膜单元的产水口连通设有产水管，在所述产水管上设有产水阀组;在所述高压平板膜进水箱和所述高压平板膜浓水箱上分别设有所述无线传输液位计;两个所述无线传输液位计和所述进膜压力传感器分别与所述控制器的输入端连通;所述控制器的输出端分别与所述进水泵、所述进水阀、所述高压泵、所述调节阀组和所述产水阀组分别连接。
进一步的，其还包括冲洗药液箱，在所述冲洗药液箱的出口连通设有冲洗进液管，所述冲洗进液管一端与所述冲洗药液箱的出口连通，所述冲洗进液管另一端连通设置在所述进水阀与所述高压泵之间的所述进水管上;在所述冲洗进液管上依次设置有冲洗药液泵和第一冲洗阀组;在所述高压平板膜单元与所述调节阀组之间的所述浓水管上连通设有冲洗排液管;所述冲洗排液管的一端与所述浓水管连通，所述冲洗排液管的另一端与所述冲洗药液箱连通;在所述冲洗排液管上设置有第二冲洗阀组;所述冲洗药液泵、所述第一冲洗阀组和所述第二冲洗阀组分别与所述控制器的输出端连接。
进一步的，其还包括加药罐，在所述加药罐的出药口连通设有加药管，所述加药管的一端连通固定在所述加药罐的出药口上，所述加药管的另一端连通固定在所述进水泵与所述高压平板膜单元之间的所述进水管上;在所述加药管上设有加药泵。
进一步的，所述高压平板膜单元包括固定座和若干组高压平板膜;所述高压平板膜均匀排列固定在所述固定座上;所述进水管与每组所述高压平板膜的进水口通过进水支管连通;所述产水管与每组所述高压平板膜的产水口通过产水支管连通;所述浓水管与每组所述高压平板膜的浓水口通过浓水支管连通。
本实用新型的优点：本实用新型高压平板膜系统结构简单，可实现高压平板膜系统独立控制;当高含盐废水零排放处理需要高压平板膜工艺时，可直接将高压平板膜系统组合到高含盐废水零排放处理系统中，无需重新设计高含盐废水零排放处理的控制系统，组合方便快捷，省时省力，且提高了工作效率，降低了人工成本。
