申请日2017.08.25
公开(公告)日2017.12.08
IPC分类号C02F1/16; C02F1/10; C02F1/04; C02F103/18
摘要
本发明属于化工环保设备技术领域，具体涉及一种酸性废水的高效提浓减排装置，包括吸收塔、蒸发塔和尾吸塔，吸收塔顶端的干燥烟气排出口通过管道与烟气换热器入口端相连，烟气换热器出口端通过管道与设在蒸发塔一侧的蒸发塔气体入口相连，蒸发塔和尾吸塔内自上而下均设有喷淋装置，喷淋装置通过蒸发塔循环泵与蒸发塔下端一侧管道连接，蒸发塔下端另一侧通过浓缩酸水输送泵与浓缩酸水储罐相连接，本发明对升温后的酸水进行高效绝热蒸发，含水低的干燥烟气达到饱和状态，带走大量水分，达到酸性废水蒸发、提浓，减排的目的。
权利要求书

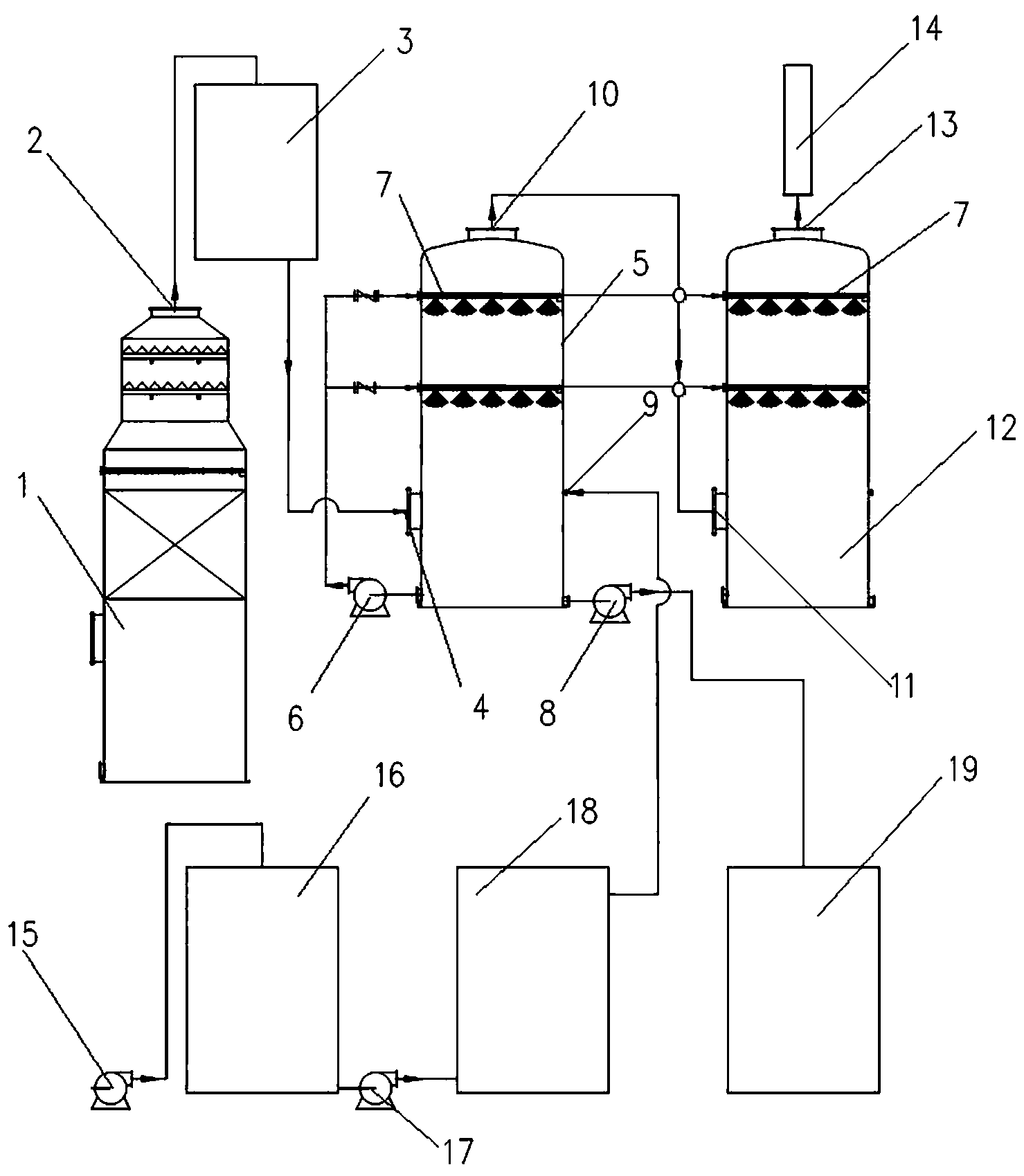

1.一种酸性废水的高效提浓减排装置，包括吸收塔(1)、蒸发塔(5)和尾吸塔(12)，其特征在于，所述的吸收塔(1)顶端的干燥烟气排出口(2)通过管道与烟气换热器(3)入口端相连，烟气换热器(3)出口端通过管道与设在蒸发塔(5)一侧的蒸发塔气体入口(4)相连，蒸发塔(5)和尾吸塔(12)内自上而下均设有喷淋装置(7)，喷淋装置(7)通过蒸发塔循环泵(6)与蒸发塔(5)下端一侧管道连接，蒸发塔(5)下端另一侧通过浓缩酸水输送泵(8)与浓缩酸水储罐(19)相连接，设置在蒸发塔(5)的顶部蒸发塔气体出口(10)通过管道与设在尾吸塔(12)下端一侧的尾吸塔气体入口(11)相连接，设在尾吸塔(12)顶端的尾吸塔气体排出口(13)通过管道与排空烟囱(14)相连;设在蒸发塔(5)一侧壁上的酸水入口(9)通过管道与稀酸水换热器(18)相连，稀酸水换热器(18)的下端通过稀酸水输送泵(17)与稀酸水储罐(16)相连，稀酸水储罐(16)通过管道与稀酸水输送泵(15)相连接。
2.如权利要求1所述的一种酸性废水的高效提浓减排装置，其特征在于，所述的烟气换热器(3)包括烟气换热器壳体(24)，烟气换热器壳体(24)的上下端分别设有烟气换热器上封头(25)和烟气换热器下封头(26)，烟气换热器上封头(25)上设有烟气出口(21)，烟气换热器下封头(26)上设有烟气入口(20);烟气换热器壳体(24)内自上而下设有烟气换热器上花板(27)和烟气换热器下花板(28)，烟气换热器上花板(27)和烟气换热器下花板(28)之间设有烟气换热器换热管(29)，烟气换热器换热管(29)的一端设有转化烟气入口(22)，烟气换热器换热管(29)的另一端设有转化烟气出口(23)，转化烟气入口(22)设在烟气换热器壳体(24)的侧壁上并靠近烟气换热器上花板(27)，转化烟气出口(23)设在烟气换热器壳体(24)的侧壁上并靠近烟气换热器下花板(28)。
3.如权利要求1所述的一种酸性废水的高效提浓减排装置，其特征在于，所述的稀酸水换热器包括稀酸水换热器壳体(34)，稀酸水换热器壳体(34)的上下端分别设有稀酸水换热器上封头(35)和稀酸水换热器下封头(36)，稀酸水换热器上封头(35)上设有稀酸水 入口(30)，稀酸水换热器下封头(36)上设有稀酸水出口(31);稀酸水换热器壳体(34)内自上而下设有稀酸水换热器上花板(37)和稀酸水换热器下花板(38)，稀酸水换热器上花板(37)和稀酸水换热器下花板(38)之间设有稀酸水换热器换热管(39)，稀酸水换热器换热管(39)的一端设有热水出口(33)，稀酸水换热器换热管(39)的另一端设有热水入口(32)，热水出口(33)设在稀酸水换热器壳体(34)的侧壁上并靠近稀酸水换热器上花板(37)，热水入口(32)设在稀酸水换热器壳体(34)的侧壁上并靠近稀酸水换热器下花板(38)。
4.如权利要求1所述的一种酸性废水的高效提浓减排装置，其特征在于，所述的喷淋装置(7)在蒸发塔(5)和尾吸塔(12)内均设有两组。
说明书
一种酸性废水的高效提浓减排装置
技术领域
本发明属于化工环保设备技术领域，具体涉及一种酸性废水的高效提浓减排装置。
背景技术
镍铜冶炼烟气制酸湿法洗涤过程中，产生大量的酸性废水，污染环境，需对酸性废水处理后，达标排放，由于酸性废水量大，酸性废水处理设备、设施规模大，处理成本高。
发明内容
本发明的目的在于提供一种针对有色金属冶炼烟气制酸中的酸性废水，能够降低排放酸性废水总量的装置。
为实现上述目的，本发明提供如下技术方案：
一种酸性废水的高效提浓减排装置，包括吸收塔、蒸发塔和尾吸塔，吸收塔顶端的干燥烟气排出口通过管道与烟气换热器入口端相连，烟气换热器出口端通过管道与设在蒸发塔一侧的蒸发塔气体入口相连，蒸发塔和尾吸塔内自上而下均设有喷淋装置，喷淋装置通过蒸发塔循环泵与蒸发塔下端一侧管道连接，蒸发塔下端另一侧通过浓缩酸水输送泵与浓缩酸水储罐相连接，设置在蒸发塔的顶部蒸发塔气体出口通过管道与设在尾吸塔下端一侧的尾吸塔气体入口相连接，设在尾吸塔顶端的尾吸塔气体排出口通过管道与排空烟囱相连;设在蒸发塔一侧壁上的酸水入口通过管道与稀酸水换热器相连，稀酸水换热器的下端通过稀酸水输送泵与稀酸水储罐相连，稀酸水储罐通过管道与稀酸水输送泵相连接。
优选的，烟气换热器包括烟气换热器壳体，烟气换热器壳体的上下端分别设有烟气换热器上封头和烟气换热器下封头，烟气换热器上封头上设有烟气出口，烟气换热器下封头上设有烟气入口;烟气换热器壳体内自上而下设有烟气换热器上花板和烟气换热器下花板，烟气换热器上花板和烟气换热器下花板之间设有烟气换热器换热管，烟气换热器换热管的一端设有转化烟气入口，烟气换热器换热管的另一端设有转化烟气出口，转化烟气入口设在烟气换热器壳体的侧壁上并靠近烟气换热器上花板，转化烟气出口设在烟气换热器壳体的侧壁上并靠近烟气换热器下花板。
优选的，稀酸水换热器包括稀酸水换热器壳体，稀酸水换热器壳体的上下端分别设有稀酸水换热器上封头和稀酸水换热器下封头，稀酸水换热器上封头上设有稀酸水入口，稀酸水换热器下封头上设有稀酸水出口;稀酸水换热器壳体内自上而下设有稀酸水换热器上花板和稀酸水换热器下花板，稀酸水换热器上花板和稀酸水换热器下花板之间设有稀酸水换热器换热管，稀酸水换热器换热管的一端设有热水出口，稀酸水换热器换热管的另一端设有热水入口，热水出口设在稀酸水换热器壳体的侧壁上并靠近稀酸水换热器上花板，热水入口设在稀酸水换热器壳体的侧壁上并靠近稀酸水换热器下花板。
优选的，喷淋装置在蒸发塔和尾吸塔内均设有两组。
与现有技术相比，本发明的有益效果是：
本发明对吸收塔出口含水低的干燥烟气与转化温度较高烟气进行换热升温，再对酸性废水进行换热升温后，将升温后含水低的干燥烟气和升温后的酸性废水，送入蒸发塔，在蒸发塔内，吸收塔出口升温后含水低的干燥烟气，对升温后的酸水进行高效绝热蒸发，含水低的干燥烟气达到饱和状态，带走大量水分，达到酸性废水蒸发、提浓，减排的目的。
