申请日2017.08.22
公开(公告)日2018.05.01
IPC分类号G01N27/36; G01N27/28; G01N27/26
摘要
本实用新型公开了一种水处理用ph测试装置，包括PH测试仪、玻璃电极、和工业电极，所述PH测试仪的一侧安装有显示屏，所述第一保护管套的外侧套接有紧固套，所述紧固套的一侧焊接有卡槽，所述卡槽的一侧安装有固定架台，所述固定架台的一侧开设有安装孔，所述固定架台的一端焊接有卡块，所述紧固套与固定架台通过卡槽和卡块配合卡接，所述橡胶电极座的底部安装有玻璃电极，所述第一保护管套的一侧安装有第二保护管套，所述第一保护管套和第二保护管套的顶端均开设有橡胶套槽，所述橡胶套槽内套接有橡胶套，所述橡胶套的底端安装有工业电极，本实用新型密封性好，安装拆卸十分方便，便于对设备电极的维护和更换。
权利要求书

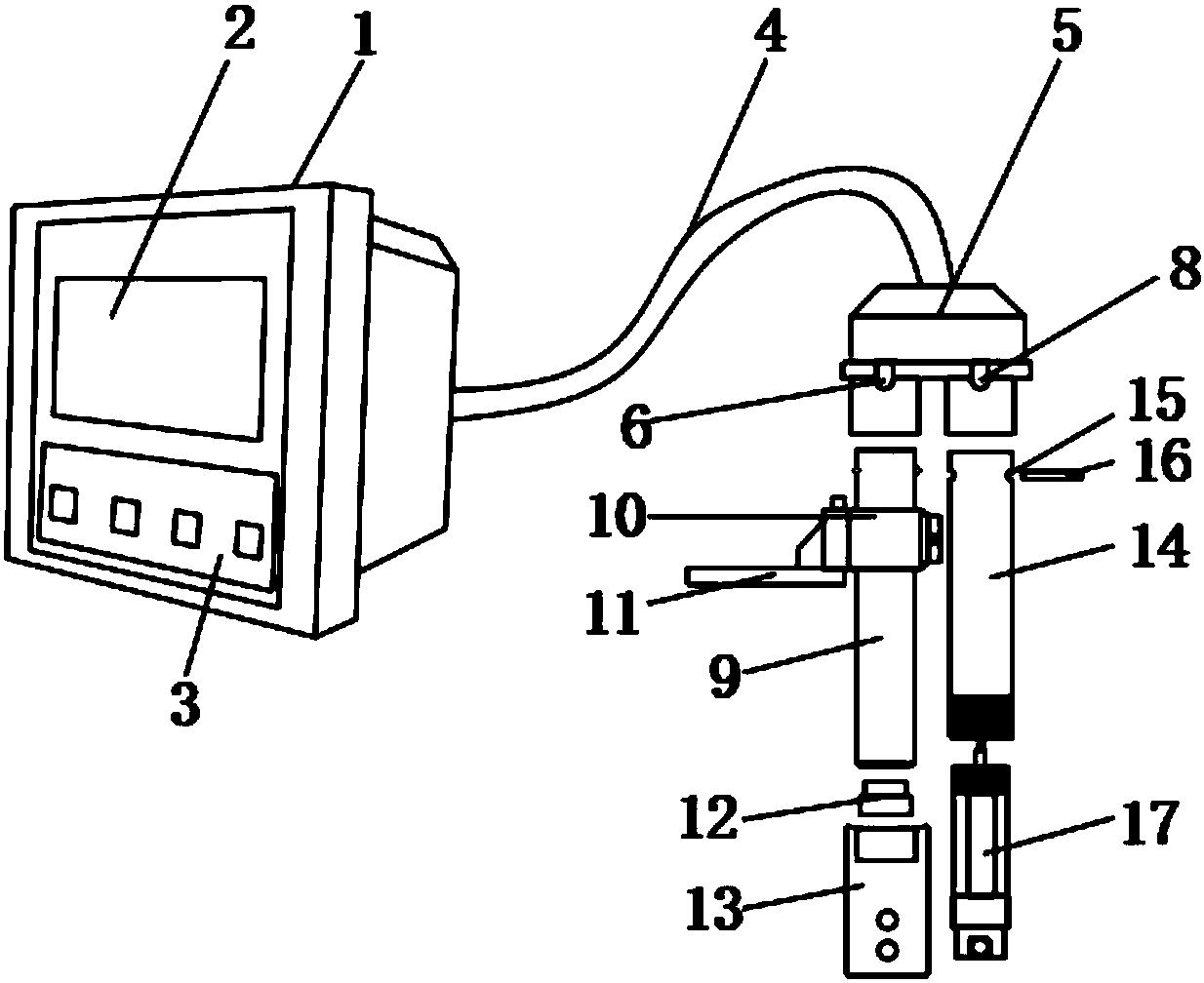

1.一种水处理用ph测试装置，包括PH测试仪(1)、显示屏(2)、触控屏(3)、导线管(4)、防水接线盒(5)、第一束线头(6)、端子(7)、第二束线头(8)、第一保护管套(9)、紧固套(10)、固定架台(11)、橡胶电极座(12)、玻璃电极(13)、第二保护管套(14)、橡胶套槽(15)、橡胶套(16)、工业电极(17)、卡槽(18)、安装孔(19)和卡块(20)，其特征在于：所述PH测试仪(1)的一侧安装有显示屏(2)，所述显示屏(2)的一侧安装有触控屏(3)，所述PH测试仪(1)的一侧设置有导线管(4)，所述导线管(4)的一端连接防水接线盒(5)，所述防水接线盒(5)的一侧设置有第一束线头(6)，所述第一束线头(6)的一侧设置有端子(7)，所述端子(7)的一侧设置有第二束线头(8)，所述防水接线盒(5)底部的一端安装有第一保护管套(9)，所述第一保护管套(9)的外侧套接有紧固套(10)，所述紧固套(10)的一侧焊接有卡槽(18)，所述卡槽(18)的一侧安装有固定架台(11)，所述固定架台(11)的一侧开设有安装孔(19)，所述固定架台(11)的一端焊接有卡块(20)，所述紧固套(10)与固定架台(11)通过卡槽(18)和卡块(20)配合卡接，所述第一保护管套(9)的内部设置有橡胶电极座(12)，所述橡胶电极座(12)的底部安装有玻璃电极(13)，所述第一保护管套(9)的一侧安装有第二保护管套(14)，所述第一保护管套(9)和第二保护管套(14)的顶端均开设有橡胶套槽(15)，所述橡胶套槽(15)内套接有橡胶套(16)，所述橡胶套(16)的底端安装有工业电极(17)。
2.根据权利要求1所述的一种水处理用ph测试装置，其特征在于：所述显示屏(2)表面设置有防静电膜。
3.根据权利要求1所述的一种水 处理用ph测试装置，其特征在于：所述导线管(4)的内径大于第一束线头(6)和第二束线头(8)的外径之和。
4.根据权利要求1所述的一种水处理用ph测试装置，其特征在于：所述安装孔(19)的开设的数量为四个。
5.根据权利要求1所述的一种水处理用ph测试装置，其特征在于：所述紧固套(10)的一侧开设有螺栓孔。
说明书
一种水处理用ph测试装置
技术领域
本实用新型涉及测试装置，具体为一种水处理用ph测试装置。
背景技术
PH测试装置是测定的反馈酸碱性的仪器，PH测试装置是一种常用的仪器设备，主要用来精密测量液体介质的酸碱度值，配上相应的离子选择电极也可以测量离子电极电位MV值，广泛应用于工业、农业、科研、环保等领域，该仪器也是食品厂、饮用水厂办QS、HACCP认证中的必备检验设备，现有的PH测试装置会发生电极顶部漏水，可能造成仪器损坏，同时电极的安装和拆卸十分不便，不利于进行维护和更换。
所以，如何设计一种水处理用ph测试装置，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种水处理用ph测试装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理用ph测试装置，包括PH测试仪、显示屏、触控屏、导线管、防水接线盒、第一束线头、端子、第二束线头、第一保护管套、紧固套、固定架台、橡胶电极座、玻璃电极、第二保护管套、橡胶套槽、橡胶套、工业电极、卡槽、安装孔和卡块，所述PH测试仪的一侧安装有显示屏，所述显示屏的一侧安装有触控屏，所述PH测试仪的一侧设置有导线管，所述导线管的一端连接防水接线盒，所述防水接线盒的一侧设置有第一束线头，所述第一束线头的一侧设置有端子，所述端子的一侧设置有第二束线头，所述防水接线盒底部的一端安装有第一保护管套，所述第一保护管套的外侧套接有紧固套，所述紧固套的一侧焊接有卡槽，所述卡槽的一侧安装有固定架台，所述固定架台的一侧开设有安装孔，所述固定架台的一端焊接有卡块，所述紧固套与固定架台通过卡槽和卡块配合卡接，所述第一保护管套的内部设置有橡胶电极座，所述橡胶电极座的底部安装有玻璃电极，所述第一保护管套的一侧安装有第二保护管套，所述第一保护管套和第二保护管套的顶端均开设有橡胶套槽，所述橡胶套槽内套接有橡胶套，所述橡胶套的底端安装有工业电极。
进一步的，所述显示屏表面设置有防静电膜。
进一步的，所述导线管的内径大于第一束线头和第二束线头的外径之和。
进一步的，所述安装孔的开设的数量为四个。
进一步的，所述紧固套的一侧开设有螺栓孔。
与现有技术相比，本实用新型的有益效果是：通过第一保护管套和第二保护管套顶端开设的橡胶套槽来套接橡胶套，橡胶套槽内套接的橡胶套用来进行防水，防止水进入防水接线盒的内部，造成设备损坏，使用安装时，将紧固套套在第一保护管套上，一端通过螺栓紧固上，在将卡槽套接在固定架台一端的卡块上，固定架台通过螺栓安装在需要安装的位置即可，这样，在需要拆卸时，只要将卡槽从卡块上取下即可，本实用新型密封性好，安装拆卸十分方便，便于对设备电极的维护和更换。
